Нерухома щока варіатора DONGXIN для Yamaha Majesty YP250 та Bravo 260, алюмінієва

Нерухома щока варіатора DONGXIN для Yamaha Majesty YP250 та Bravo 260

Алюмінієва нерухома щока призначена для ведучого шківа пасового варіатора максіскутера. Вона утворює одну з поверхонь, між якими переміщується приводний пас, і працює разом із рухомою щокою. Деталь підходить для ремонту трансмісії Yamaha Majesty YP250 та техніки Bravo 260 за умови збігу виконання варіатора.

Призначення та конструкція

Попри назву, щока обертається разом із ведучим шківом, але не пересувається вздовж його осі під час зміни передатного відношення. Рухома половина шківа наближається до неї або віддаляється, тому пас займає різне положення за радіусом. Стан конічної поверхні нерухомої щоки безпосередньо впливає на рівномірність проходження паса по ведучому шківу.

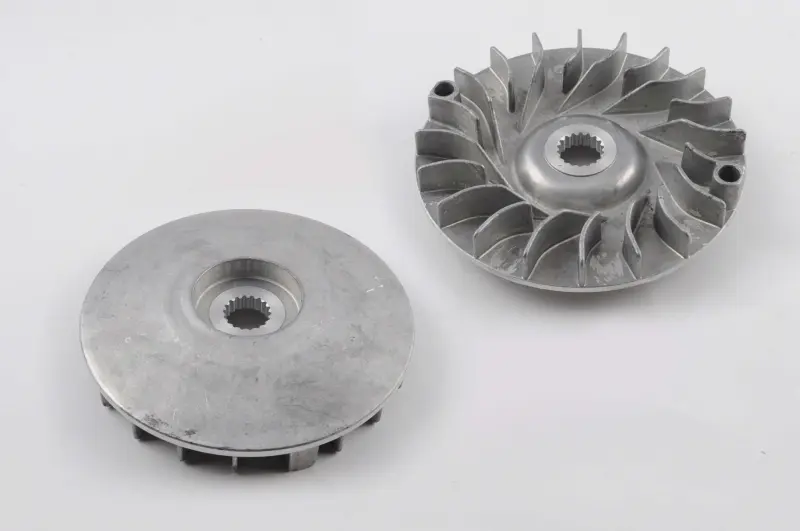

Деталь виготовлена з алюмінію. На зворотному боці розташовані радіальні лопаті, а в центрі виконано шліцьовий посадковий отвір. Така конфігурація поєднує поверхню для паса та крильчатку варіатора в одній деталі. Під час обертання лопаті створюють рух повітря всередині корпуса, допомагаючи відводити тепло від зони паса і шківів. Шліцьове з’єднання задає положення щоки на валу та передає їй обертання.

Заміна потрібна, якщо на конічній площині утворилися виразні борозни, задири, нерівномірне спрацювання або деформація. Причиною для перевірки також є пошкоджені шліци, тріщини, відколи лопатей, помітне биття чи сторонній шум із боку корпуса варіатора. Використання щоки з порушеною геометрією може погіршити рух паса та прискорити зношування сполучених деталей.

Що перевірити під час підбору

• Модель техніки. Позиція заявлена для Yamaha Majesty YP250 та Bravo 260, проте перед замовленням потрібно врахувати конкретну модифікацію і виконання встановленого двигуна.
• Посадку на вал. Порівняйте діаметр центрального отвору, кількість і профіль шліців із демонтованою щокою.
• Геометрію деталі. Зіставте зовнішній діаметр, висоту центральної частини, виліт посадки та положення конічної площини.
• Виконання крильчатки. Розташування, напрямок і висота радіальних лопатей мають відповідати наявній деталі та вільному простору під кришкою.
• Сполучені компоненти. Одночасно оцініть стан паса, рухомої щоки, втулки та кріплення: нова деталь не усуває зношування інших частин варіатора.

Орієнтуватися лише на об’єм двигуна недостатньо: у максіскутерів одного класу можуть відрізнятися вал, шліци, діаметр шківа та осьове положення щоки. Найнадійніший спосіб вибору — зіставити модель і модифікацію техніки, а потім перевірити основні посадкові розміри за знятою деталлю. Позначення YP250 стосується сумісності, але не замінює порівняння конструкції конкретного варіатора.

Установлення та обслуговування

Перед монтажем посадкове місце очищають від забруднень і залишків зношування, після чого перевіряють цілісність шліців та відсутність пошкоджень на валу. Щока має встановлюватися без перекосу, а пас та інші деталі ведучого шківа — займати правильне положення під час складання. Кріплення затягують із моментом, визначеним посібником для конкретної модифікації скутера; випадково вибране значення може пошкодити різьбу або порушити фіксацію шківа.

Після складання крильчатка не повинна торкатися кришки, а обертові деталі — мати перекіс чи ненормальний люфт. Роботи з варіатором потребують правильного утримання ведучого шківа та дотримання послідовності розташування деталей. Якщо стан вала, різьби або сполучених компонентів викликає сумніви, установлення варто доручити майстру з трансмісій скутерів.

DONGXIN підійде для планового відновлення ведучого варіатора або заміни пошкодженої штатної щоки. Точна перевірка посадки до монтажу допомагає зберегти правильний рух паса та уникнути повторного розбирання корпуса трансмісії.
