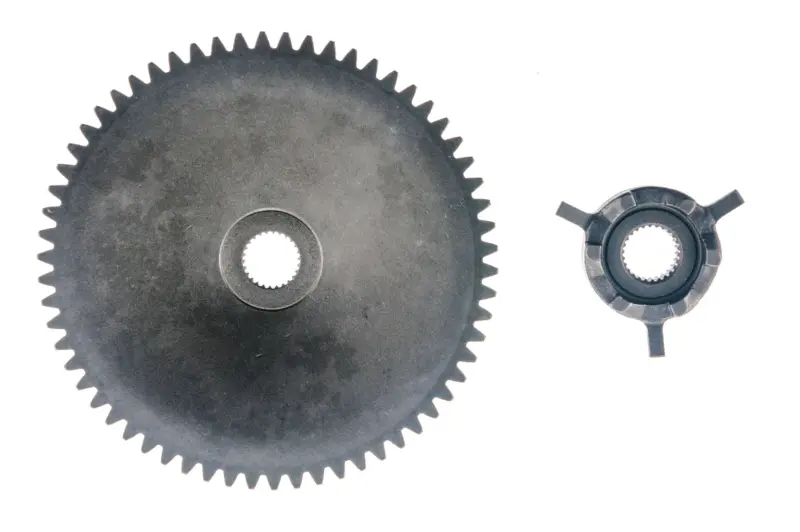

Нерухома щока варіатора з крильчаткою та частиною храповика 4T GY6 50 STEEL MARK

Нерухома щока варіатора 4T GY6 50 STEEL MARK

Нерухома щока призначена для переднього варіатора чотиритактних скутерів сімейства GY6 50. Вона утворює зовнішню половину ведучого шківа та є опорною поверхнею для варіаторного ременя. До цієї товарної позиції також входять крильчатка охолодження варіатора й ведена частина механізму храповика кікстартера. Таке виконання підходить для ремонту переднього варіатора, коли потрібно замінити пошкоджену щоку разом із розташованими поруч деталями.

Призначення та робота деталі

Під час руху ремінь переміщується між нерухомою та рухомою щоками ведучого шківа. Зміна його положення змінює передатне відношення варіатора, тому стан зовнішньої щоки безпосередньо впливає на правильний рух ременя. Рівна контактна поверхня без виражених канавок, задирів і деформації допомагає ременю зберігати належне положення під час розгону та переходу на інший робочий радіус.

Крильчатка створює повітряний потік усередині корпусу варіатора та бере участь в охолодженні компонентів трансмісії. Ведена частина храповика взаємодіє з механізмом ножного запуску. Ці деталі встановлюються в передній частині варіатора на валу двигуна в передбаченій виробником послідовності. Центральна посадка щоки має шліци, а храпова частина виконана окремою деталлю з трьома виступами.

Коли потрібна заміна

Перевіряти нерухому щоку варто під час обслуговування ременя та варіатора, а також у разі появи стороннього шуму під кришкою трансмісії, слідів перекосу чи пошкоджень посадки. Підставами для заміни є глибокі канавки на поверхні контакту з ременем, відколи, деформація, пошкоджені шліци, порушена геометрія крильчатки або зношення спряжених ділянок храпового механізму. Використання пошкодженої деталі може погіршити положення ременя та прискорити зношування сусідніх компонентів.

Що перевірити перед замовленням

• Тип двигуна: деталь розрахована на чотиритактну платформу GY6 50; самої назви моделі скутера без перевірки двигуна недостатньо.
• Конструкцію старої щоки: порівняйте форму контактної поверхні, зовнішній профіль, центральний отвір і розташування шліців.
• Виконання храповика: мають збігатися форма веденої частини та спосіб її взаємодії з механізмом кікстартера.
• Крильчатку: зіставте її конструкцію та розташування відносно щоки з демонтованими деталями.
• Фактичні розміри: перед установленням порівняйте діаметр, товщину, посадкову глибину та параметри шліців зі старою запчастиною, адже в різних модифікаціях подібні деталі можуть відрізнятися.

Рекомендації зі встановлення

Перед складанням потрібно оглянути шліци вала, ремінь, рухому щоку, втулку та кріплення. На контактних поверхнях не повинно залишатися бруду, металевої стружки або частинок зношеного ременя. Під час затягування кріплення ремінь розташовують так, щоб зовнішня щока повністю сіла на призначене місце, а шліцьове з'єднання увійшло в зачеплення без перекосу. Порядок шайб та інших знятих деталей зберігають відповідно до конструкції конкретного двигуна.

Кріплення затягують із моментом, визначеним сервісною документацією скутера. Після складання перевіряють вільне обертання, положення ременя та роботу кікстартера, а потім установлюють кришку варіатора. Якщо стара щока зруйнувалася або працювала з перекосом, одночасно оцінюють стан ременя, втулки, рухомої половини шківа та різьбової частини вала. Такий огляд допомагає усунути причину пошкодження, а не обмежуватися заміною однієї деталі.

STEEL MARK 4T GY6 50 підійде для штатного ремонту скутера з відповідною конструкцією переднього варіатора. Для точного добору орієнтуйтеся на сімейство двигуна та повний збіг посадки, профілю щоки, крильчатки й храпової частини з раніше встановленими компонентами.
