Нерухома щока варіатора 4T GY6 150 алюмінієва висока DONGXIN

Нерухома щока варіатора DONGXIN для 4T GY6 150

Нерухома щока встановлюється на передній варіатор чотиритактного скутера із силовим агрегатом сімейства GY6 150. Разом із рухомою частиною ведучого шківа вона утворює пару конічних поверхонь, між якими проходить приводний ремінь. Зміна положення ременя змінює передатне відношення варіаторної трансмісії, тому стан щоки безпосередньо впливає на правильну роботу приводу.

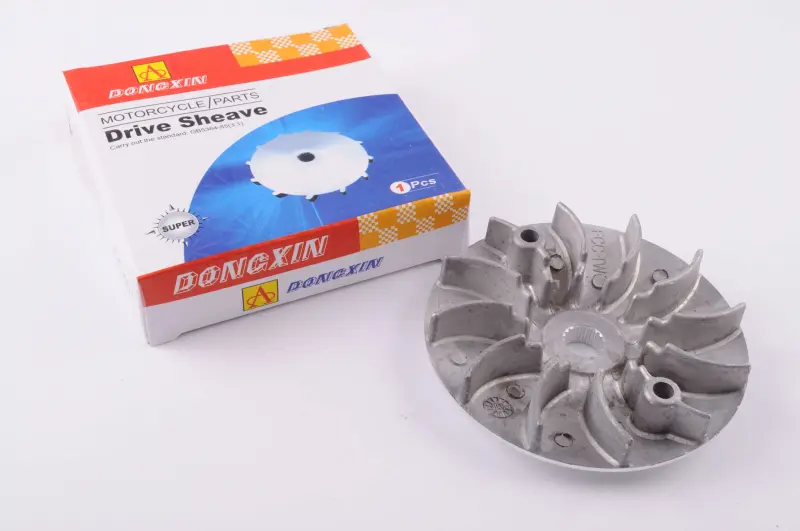

Модель виготовлена з алюмінію та має високу конструкцію. На зовнішньому боці розташовані радіальні лопаті крильчатки, а в центрі передбачено шліцьовий посадковий отвір. Таке виконання поєднує контактну поверхню ведучого шківа та крильчатку в одній деталі. Під час обертання лопаті створюють потік повітря всередині корпуса трансмісії, а конічний бік слугує доріжкою для ременя.

Призначення та причини заміни

Щоку замінюють у разі помітного зношення поверхні, якою переміщується ремінь, а також при деформації, відколах, пошкодженні лопатей або центральної посадки. Канавки й нерівності на конусі заважають ременю плавно змінювати робочий радіус. Пошкоджені шліци можуть спричинити люфт, металевий шум і неправильне положення деталі на валу. Деформована крильчатка здатна торкатися сусідніх частин або порушувати рівномірність обертання.

Перед заміною варто оглянути не лише демонтовану щоку, а й ремінь, рухому половину варіатора, втулку, кріпильну гайку та шліци вала. Сліди перегрівання, ремінний пил, вироблення на обох конічних поверхнях або пошкодження посадки допомагають визначити причину несправності. Монтаж нової деталі без усунення супутньої проблеми може призвести до повторної появи шуму чи прискореного зношення ременя.

Як перевірити сумісність

• Тип техніки: деталь призначена для варіаторної трансмісії чотиритактного скутера.
• Сімейство: заявлене застосування — GY6 150.
• Виконання: нерухома алюмінієва щока високої конструкції з вбудованими радіальними лопатями.
• Посадка: перед монтажем потрібно зіставити форму та стан центральних шліців, профіль маточини й положення деталі на валу.
• Габарити: порівнюють загальний діаметр, висоту, глибину посадки та форму конічної поверхні зі знятою щокою.

Позначення GY6 охоплює кілька варіантів трансмісії, тому самої згадки про об’єм двигуна недостатньо для точного підбору. Надійніше звірити геометрію старої деталі та конструкцію всього переднього варіатора. Особливо уважно перевіряють висоту маточини й зовнішній профіль: щока має зайняти штатне положення під кришкою, збігтися з ремінною доріжкою рухомої половини та повністю сісти на шліци.

Встановлення та перевірка після ремонту

Для заміни знімають кришку варіаторного відсіку та кріплення переднього шківа, після чого демонтують стару нерухому половину. Посадкове місце очищають від ремінного пилу й забруднень. Нову щоку встановлюють без перекосу, контролюючи повне зачеплення шліців. Ремінь під час складання не повинен заважати половинам шківа зайняти правильне положення.

Гайку варіатора затягують способом і моментом, визначеними виробником конкретного скутера. Недостатнє затягування може спричинити люфт і пошкодження шліців, а неправильне складання — биття або контакт із кришкою. До остаточного встановлення кришки перевіряють розташування ременя, кріплення та інших деталей варіатора. Після запуску сторонній металевий звук, вібрація чи сліди торкання потребують повторної перевірки складання.

DONGXIN підійде для планового відновлення переднього варіатора GY6 150, якщо стара висока алюмінієва щока збігається за посадкою та геометрією. Точне порівняння до монтажу допомагає зберегти правильне положення ременя, уникнути перекосу й отримати штатну роботу варіаторної трансмісії.
