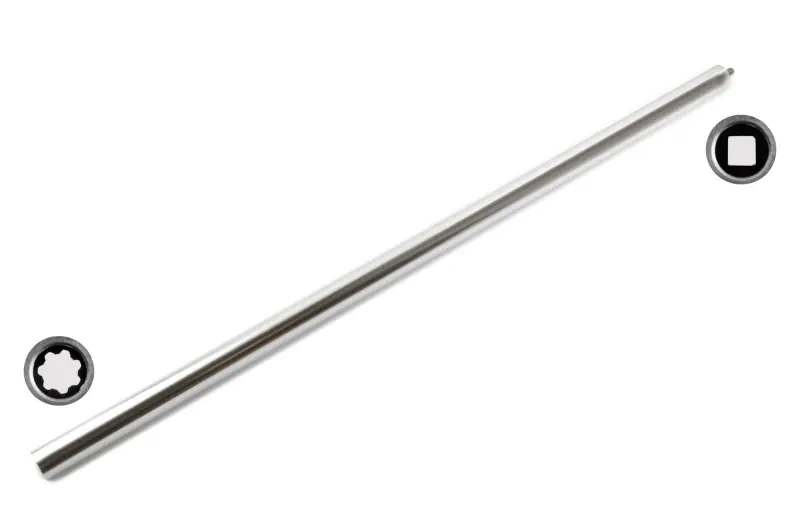

Штанга з приводним валом для мотокоси 7×4T, Ø26/8 мм, 1530 мм

Штанга з приводним валом для мотокоси 7×4T

Пряма штанга в зборі призначена для ремонту мотокоси з відповідною конфігурацією приводу. Зовнішня труба є корпусом та опорою для внутрішніх деталей, а розташований усередині вал передає обертання від двигуна до нижнього редуктора й різального оснащення. Така деталь потрібна в разі деформації штатної труби, пошкодження вала, зношення його кінців або появи вираженого люфту, який уже не усувається звичайним регулюванням кріплень.

Основні розміри цієї модифікації — зовнішній діаметр труби 26 мм, діаметр приводного вала 8 мм і довжина 1530 мм. Конфігурація 7×4T позначає різні закінчення вала: семишліцьове з одного боку та чотиригранне з іншого. Обидва профілі беруть участь у з’єднанні деталей приводу, тому їхня форма так само важлива для добору, як довжина й діаметри. Розбіжність хоча б одного параметра не дасть правильно з’єднати двигун, штангу та редуктор.

Параметри для добору

• Тип деталі: пряма штанга з внутрішнім приводним валом для мотокоси.
• Зовнішній діаметр труби: 26 мм — його звіряють із посадковими затискачами двигуна, руків’я та редуктора.
• Діаметр вала: 8 мм — параметр має відповідати внутрішній конструкції встановлюваної штанги.
• Довжина: 1530 мм — порівнюється з демонтованою деталлю за повною довжиною.
• Профілі кінців: 7 шліців і чотиригранник 4T; необхідний збіг не лише кількості граней або шліців, а й боку їх розташування.

Що перевірити перед установленням

Добирати штангу лише за загальним зовнішнім виглядом мотокоси недостатньо. У різних версіях техніки можуть використовуватися труби діаметром 26 або 28 мм, а вали однакової товщини можуть відрізнятися довжиною та формою наконечників. До розбирання зручно зафіксувати положення руків’я, підвісного кріплення й органів керування, після чого виміряти стару трубу та визначити профілі обох кінців вала. Окремо перевіряють посадку труби з боку корпусу двигуна й нижнього редуктора.

Під час монтажу вал має входити у відповідні з’єднання без забивання та примусового перекосу. Якщо штанга не сідає на штатну глибину, кріпильні отвори або затискачі не займають попереднього положення, спочатку повторно зіставляють розміри й орієнтацію наконечників. Затягування кріплення за неповної посадки може створити перекіс і завадити вільному передаванню обертання. Після складання перевіряють надійність фіксації труби, руків’я та редуктора, а також відсутність помітного поздовжнього люфту.

Коли потрібна заміна

Причиною для ремонту можуть бути вигин труби після удару, пошкодження шліцьового або чотиригранного кінця, биття, сторонній механічний шум чи нестабільне передавання обертання до редуктора. Перед заміною варто оглянути й сполучені деталі: розбите відповідне з’єднання двигуна або редуктора може зберігати люфт навіть із новою штангою. Якщо пошкоджені саме труба та внутрішній вал, конструкція в зборі дає змогу відновити привод без окремого добору цих двох основних деталей.

Ця модифікація підходить для мотокіс, конструкція яких розрахована на пряму трубу Ø26 мм, вал Ø8 мм завдовжки 1530 мм і поєднання закінчень 7×4T. Прив’язки до певної марки або моделі недостатньо: остаточну відповідність визначають за геометрією старої штанги та всіма чотирма параметрами одночасно.
