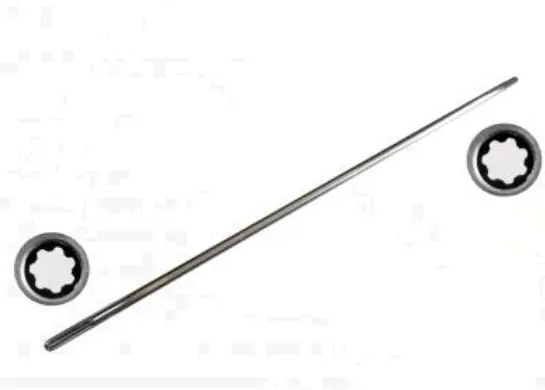

Приводний вал мотокоси 7×7T

Приводний вал мотокоси 7×7T

Жорсткий приводний вал призначений для передавання обертання від двигуна до нижнього редуктора та встановленого на ньому різального оснащення мотокоси. Деталь розміщується всередині прямої несучої труби й поєднує верхню частину привода з редуктором. Виконання 7×7T означає шліцьове з’єднання із сімома зубцями на кожному кінці. Такий профіль має збігатися з відповідними посадками з боку двигуна та редуктора.

Призначення та конструкція

Вал має форму довгого прямого стрижня зі шліцьовими кінцями. Під час роботи він приймає обертання від двигуна й передає його вздовж штанги до різальної частини. Правильна геометрія деталі особливо важлива на високих обертах: вал повинен вільно розташовуватися в трубі, входити в обидві відповідні муфти без перекосу та обертатися без заїдання. Збігу лише кількості шліців недостатньо — під час добору також враховують діаметр стрижня, загальну довжину, розміри шліцьових ділянок і будову напрямних усередині труби.

Ця позиція застосовується під час ремонту мотокоси з прямою штангою, якщо штатний приводний вал зігнутий, пошкоджений на кінцях або помітно зношений у місцях сполучення. Підставою для перевірки можуть бути посилена вібрація, нерівномірне обертання різального оснащення, сторонній шум усередині труби або ситуація, коли двигун працює, але обертальний момент передається нестабільно. Такі ознаки можуть мати й інші причини, тому одночасно перевіряють редуктор, зчеплення, відповідні шліцьові посадки та внутрішні напрямні.

Що звірити перед вибором

• Профіль обох кінців: потрібна конфігурація 7×7T — по сім шліців із боку двигуна та нижнього редуктора.
• Довжину: новий вал має відповідати знятій деталі, щоб обидва кінці повністю входили у відповідні з’єднання.
• Діаметр: його порівнюють уздовж основної частини та окремо на шліцьових ділянках; вал не повинен затискатися всередині труби або мати надмірний люфт.
• Форму кінців: значення мають довжина нарізки, обриси зубців і наявність технологічних ділянок перед шліцами.
• Будову штанги: деталь розрахована на пряме розміщення всередині труби; для розбірних та вигнутих приводів використовуються інші рішення.

Для впевненого добору знятий вал вимірюють повністю, перераховують зубці на обох кінцях і порівнюють посадкові ділянки. Позначення 7×7T не визначає автоматично довжину та діаметр: трапляються вали з однаковою кількістю шліців, але різними геометричними параметрами. Якщо старий стрижень деформований, довжину варто додатково зіставити з відстанню між приводною муфтою та редуктором, не орієнтуючись лише на вигин пошкодженої деталі.

Установлення та перевірка після ремонту

Перед монтажем із труби видаляють уламки, забруднення та сліди зношування, після чого оглядають напрямні втулки й обидві відповідні посадки. Вал уводять рівно, без ударів по шліцах і примусового прокручування інструментом. Обидва кінці мають зайти у сполучення на достатню глибину, а двигун і редуктор — зайняти штатне положення на трубі. Якщо з’єднання не складається вільно, перевіряють збіг зубців, довжину та діаметр деталі; затягування кріплення не слід використовувати для втягування невідповідного вала.

Після складання спочатку контролюють вільне обертання привода та відсутність заклинювання, а потім виконують коротку пробну перевірку мотокоси. Нова вібрація, нагрівання труби, скрегіт або переривчасте передавання обертання вказують на потребу зупинити інструмент і повторно перевірити центрування, втулки та посадки. Точний добір вала 7×7T допомагає відновити передавання обертального моменту без заміни всієї труби мотокоси.
