Шпилька шини для бензопил серії MS FORESTER

Шпилька шини для бензопил серії MS FORESTER

Кріпильна деталь призначена для встановлення напрямної шини та бічної кришки бензопили. Шина надягається на шпильку посадковим пазом, після чого кришка притискає її гайкою до корпуса. Таке з’єднання утримує пильну гарнітуру в заданому положенні під час натягування ланцюга та роботи інструмента. Деталь підходить для ремонту бензопил серії MS FORESTER за умови збігу її різьби, довжини й посадкової частини зі штатною шпилькою конкретної моделі.

Конструкція та призначення

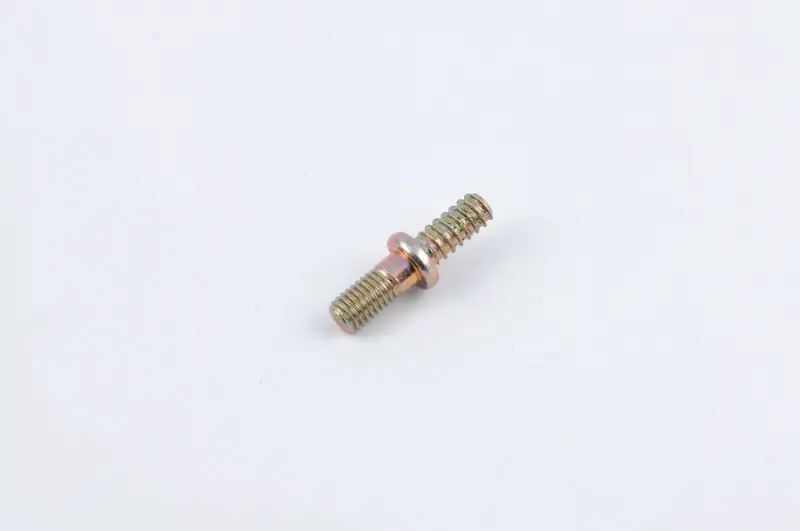

Шпилька має форму компактного двобічного різьбового кріплення з центральним посадковим буртиком. Одна різьбова частина встановлюється в корпус бензопили, а зовнішня слугує для нагвинчування гайки бічної кришки. Буртик розділяє посадковий і зовнішній боки деталі та задає положення кріплення відносно корпуса. Після складання шпилька одночасно спрямовує шину під час установлення та сприймає зусилля притискання, створене гайкою кришки.

Справне кріплення особливо важливе під час регулювання натягу ланцюга. До остаточного затягування гайки шина повинна зберігати можливість переміщення механізмом натягувача, а після затягування — залишатися щільно притиснутою до посадкової площини. Пошкоджена різьба, деформація кріплення або ослаблена посадка заважають нормально затягнути кришку та можуть супроводжуватися люфтом шини. У такій ситуації шпильку варто замінити, одночасно перевіривши стан гайки й різьбового місця в корпусі.

Що перевірити під час добору

• Серію та виконання бензопили. Позначення MS FORESTER є основним орієнтиром, проте всередині серії конструкція кріплення може відрізнятися.
• Загальну довжину. Надто коротка зовнішня частина не забезпечить нормального нагвинчування гайки, а невідповідна довжина посадкового боку змінить положення деталі в корпусі.
• Діаметр і крок обох різьб. Їх порівнюють зі знятою штатною шпилькою та відповідними різьбовими з’єднаннями без спроби вкрутити невідповідне кріплення із зусиллям.
• Форму центрального буртика. Значення мають його положення, діаметр і спосіб прилягання до посадкового місця.
• Стан суміжних деталей. Гайка повинна вільно рухатися зовнішньою різьбою, а отвори шини та кришки — розташовуватися без перекосу.

Заміна та встановлення

До заміни зазвичай переходять, якщо гайка перестала надійно затягуватися, витки зірвані чи зім’яті, шпилька зігнута, прокручується в корпусі або має помітний люфт. Перед розбиранням бензопилу зупиняють і унеможливлюють випадковий запуск. Далі знімають бічну кришку, ланцюг і шину в порядку, передбаченому інструкцією конкретної моделі. Після виймання старої деталі очищають посадкове місце та перевіряють, чи не пошкоджена різьба корпуса.

Нову шпильку встановлюють без перекосу та надмірного зусилля. Спосіб фіксації й момент затягування обирають за сервісними даними бензопили: універсальне значення для різних корпусів і різьб застосовувати не можна. Під час зворотного складання шину розміщують на шпильці, суміщають палець натягувача з відповідним отвором, укладають ланцюг і встановлюють кришку. Гайку спочатку наживляють, потім регулюють натяг ланцюга та виконують остаточне затягування за інструкцією виробника інструмента.

Перед подальшою роботою перевіряють щільність посадки шини, відсутність перекосу, вільне переміщення ланцюга за правильного натягу та надійність кріплення кришки. Такий порядок допомагає відновити штатне положення пильної гарнітури й не маскувати пошкодження корпуса надмірним затягуванням гайки.
