Шпилька кріплення шини бензопили Partner FORESTER

Шпилька кріплення шини бензопили Partner FORESTER

Деталь призначена для встановлення напрямної шини та фіксації кришки зчеплення на бензопилі Partner. Крізь поздовжній паз шини проходить шпилька, а на її нарізну частину встановлюється кріпильна гайка. Після регулювання натягу ланцюга гайка притискає кришку та шину до корпусу пили, зберігаючи правильне положення зібраної пиляльної гарнітури.

Шпилька потрібна під час ремонту кріплення, якщо штатна деталь зігнулася, зламалася, прокручується в посадковому місці або має пошкоджену нарізь. Несправне кріплення не дає належно притиснути шину: вона може отримати люфт, змінювати положення під час регулювання або послаблюватися разом із кришкою. Вчасна заміна допомагає відновити правильне складання та не користуватися пилою з ненадійно закріпленою гарнітурою.

Конструкція та призначення

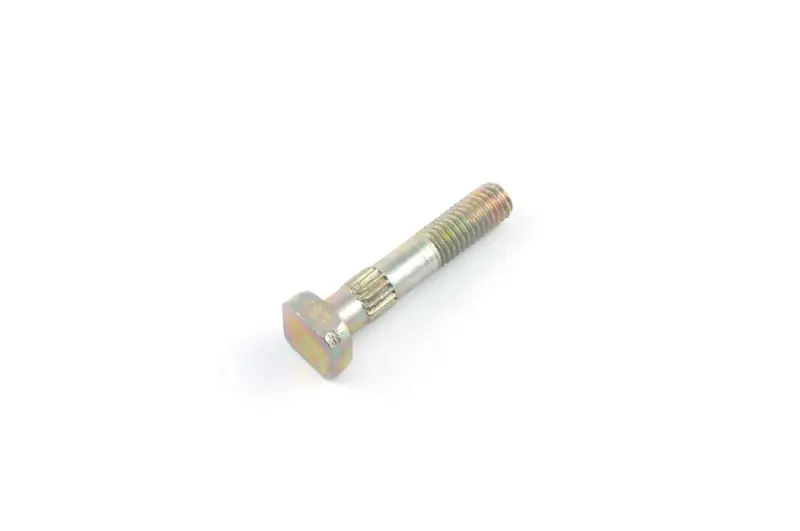

Деталь має ступінчасту форму із широкою пласкою головкою, рифленою посадковою зоною, гладкою ділянкою стрижня та зовнішньою наріззю на кінці. Головка й рифлена частина утримують шпильку в корпусі, гладка ділянка спрямовує встановлені компоненти, а нарізь приймає гайку кришки. Саме така будова відрізняє шпильку шини від звичайного болта та має враховуватися під час добору.

Кріплення взаємодіє із шиною, механізмом натягування ланцюга та кришкою зчеплення. Воно не регулює ланцюг самостійно: шпилька утворює напрямну й точку притискання, тоді як положення шини змінює натягувач. Остаточно затягувати гайку потрібно після встановлення належного натягу відповідно до інструкції конкретної бензопили.

Що перевірити перед вибором

Сумісність не варто визначати лише за зовнішньою подібністю. Кріплення бензопил можуть відрізнятися довжиною, діаметром і кроком нарізі, формою головки, розмірами рифленої посадкової зони та довжиною гладкої ділянки. Перед замовленням зніміть стару шпильку або отримайте доступ до її посадкового місця та зіставте головні ознаки:

• призначення деталі та належність до бензопили Partner;
• загальну довжину, розташування ступенів і довжину нарізної частини;
• діаметр і крок нарізі під штатну гайку кришки;
• форму головки та параметри рифленої зони, що фіксується в корпусі;
• відповідність гладкої частини поздовжньому пазу напрямної шини.

Якщо стара шпилька деформована або її нарізь зірвана, розміри краще звіряти за неушкодженими ділянками. Одночасно огляньте гайку: пошкоджена відповідна нарізь може зіпсувати нову деталь. Модель бензопили також потрібно уточнити, адже в родині Partner застосовуються різні варіанти кріплення.

Заміна та перевірка після складання

Для встановлення знімають кришку зчеплення, ланцюг і напрямну шину, після чого виймають несправну шпильку способом, передбаченим будовою корпусу. Посадковий отвір очищають і перевіряють, чи немає розбитих країв або пошкодженої фіксації. Нову деталь встановлюють без перекосу: рифлена зона має зайняти своє місце, а шпилька не повинна вільно прокручуватися під час нагвинчування гайки.

Після встановлення шину надягають поздовжнім пазом на кріплення, укладають ланцюг і повертають кришку. Гайку спочатку наживляють без остаточного затягування, щоб шина могла рухатися під час регулювання. Далі встановлюють натяг ланцюга та фіксують кришку в порядку, зазначеному виробником пили. Після складання перевірте відсутність люфту шини, рівне прилягання кришки та стан нарізного з'єднання. Якщо шпилька прокручується, гайка рухається із заїданням або шина притискається нерівномірно, пилу потрібно розібрати й повторно перевірити відповідність деталі та стан посадкового місця.
