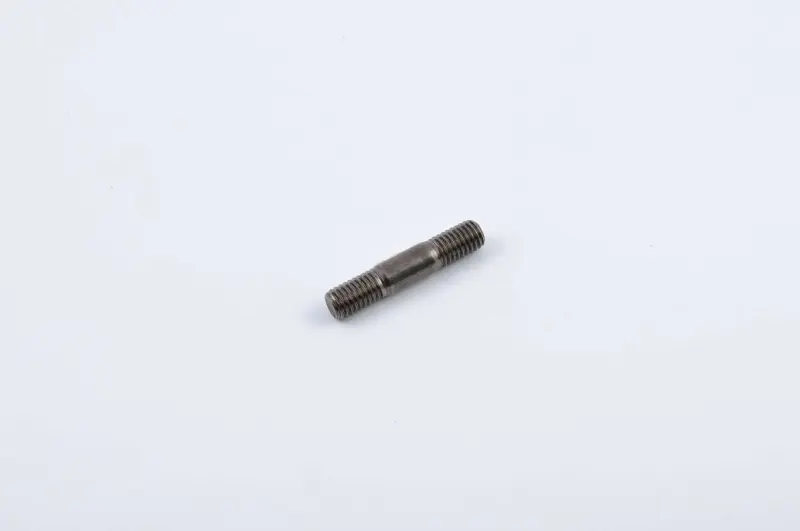

Шпилька кріплення шини бензопили Goodluck 4300/4500, FORESTER

Шпилька кріплення шини для бензопил Goodluck і FORESTER

Ця шпилька призначена для встановлення напрямної шини та фіксації бічної кришки зчеплення на корпусі бензопили. Деталь розрахована на використання з бензопилами Goodluck 4300 і 4500, а також із відповідними пилами FORESTER. Вона проходить крізь поздовжній посадковий отвір шини, а зовнішня різьбова частина приймає кріпильну гайку кришки. Після затягування шина утримується між корпусом пили та кришкою, зберігаючи потрібне положення відносно ведучої зірочки й механізму натягування ланцюга.

Конструкція являє собою компактну металеву шпильку з різьбою на обох кінцях і гладкою ділянкою посередині. Один різьбовий кінець установлюється в корпус бензопили, другий залишається зовні для кріплення кришки гайкою. Центральна частина бере участь у посадці напрямної шини. Така схема дає змогу знімати кришку, ланцюг і шину під час обслуговування, не викручуючи шпильку з корпусу при кожному розбиранні.

Коли потрібна заміна

Шпильку замінюють у разі пошкодження різьби, вигину, розхитування посадки або неможливості нормально затягнути гайку кришки. Перевірити кріплення також варто, якщо шина помітно рухається після затягування, кришка стає з перекосом або положення пильної гарнітури залишається нестабільним. Продовжувати затягувати гайку на пошкодженій різьбі не слід: це може зіпсувати саму гайку та ускладнити подальший ремонт. Перед замовленням корисно демонтувати стару деталь і оцінити не лише її зовнішню різьбу, а й стан різьбового посадкового місця в корпусі.

Як перевірити сумісність

• Модель бензопили: деталь призначена для Goodluck 4300/4500 і відповідного виконання FORESTER.
• Різьба з боку корпусу: мають збігатися діаметр, крок і довжина частини, що вкручується.
• Зовнішня різьба: її параметри повинні відповідати штатній гайці бічної кришки.
• Посадкова геометрія: порівняйте загальну довжину, довжину гладкої ділянки та розташування переходів між гладкою й різьбовими частинами.
• Конструкція кріплення: перевірте кількість шпильок і схему встановлення шини саме на вашій модифікації пили.

Назва моделі залишається першим орієнтиром, проте в бензопил однієї серії можуть траплятися різні виконання корпусу та кріплення. Найнадійніше зіставити нову шпильку з демонтованою деталлю за різьбою і геометрією. Гайка повинна накручуватися вільно, без перекосу та примусового продавлювання витків, а шина — надягатися на шпильку без заклинювання.

Установлення та перевірка після ремонту

Роботи виконують на зупиненій та охолодженій бензопилі. Перед розбиранням від’єднують ковпачок свічки запалювання і надягають рукавички для захисту рук від гострих зубців ланцюга. Далі знімають гайку й кришку зчеплення, послаблюють натяг, демонтують ланцюг і напрямну шину. Посадкове місце очищають від тирси та забруднень, після чого перевіряють різьбу корпусу. Нову шпильку встановлюють без перекосу; спосіб і зусилля затягування визначають за настановою для конкретної бензопили.

Під час зворотного складання шину надягають на шпильку та зсувають до ведучої зірочки, укладають ланцюг, суміщають штифт натягувача з отвором шини й установлюють кришку. Гайку спочатку наживляють і затягують рукою, потім регулюють натяг ланцюга. Остаточне затягування виконують із трохи піднятим носком шини, дотримуючись вимог виробника пили. Після складання ланцюг має переміщуватися пазом вручну без заїдання та не провисати. Перед початком роботи додатково перевіряють стійкість шини й правильність установлення кришки.

Шпилька підходить для ремонту кріплення пильної гарнітури, коли штатна деталь деформована, має зірвані витки або перестала надійно триматися в корпусі. Точний добір за моделлю, обома різьбовими частинами та довжиною центральної ділянки допомагає відновити штатну посадку шини без перероблення сусідніх деталей.
