Комплект паливних шлангів із фільтром для мотокоси FORESTER mod A

Паливні шланги з фільтром FORESTER mod A

Комплект призначений для обслуговування паливної системи бензинової мотокоси або тримера. Він з’єднує розташовані всередині та зовні бака ділянки паливної магістралі й забезпечує подавання бензину до карбюратора. На одному зі шлангів установлений забірний фільтр: пальне проходить крізь нього до надходження в живильну лінію. Така компоновка дає змогу одночасно замінити зношені трубки, фільтр і прохідну деталь бака, якщо штатна система має відповідне виконання.

Конструкція та призначення

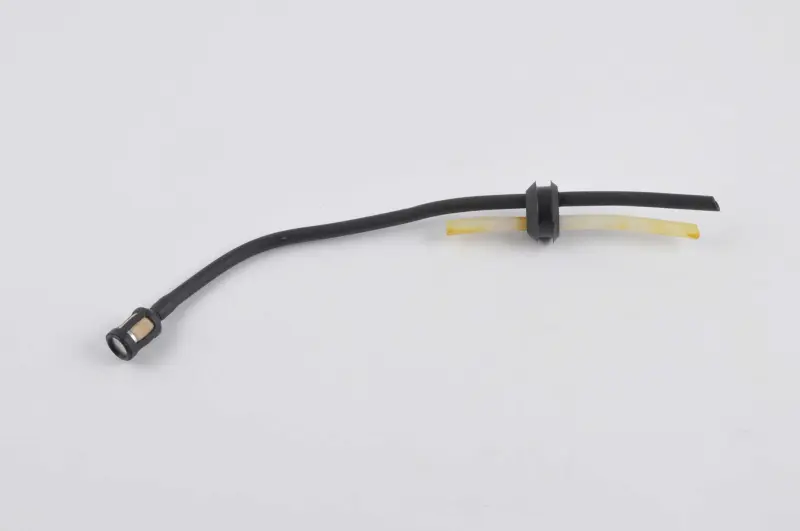

Комплект складається з двох гнучких трубок, спільного прохідного ущільнювача та паливного фільтра на кінці однієї з ліній. Ущільнювач утримує трубки в отворі бака й розділяє внутрішні та зовнішні ділянки магістралі. Фільтр розміщується всередині бака та забирає пальне з його нижньої частини. Другу трубку використовують відповідно до початкової схеми конкретної мотокоси, тому під час монтажу потрібно зберегти розташування і підключення демонтованих шлангів.

Справна магістраль потрібна для рівномірного надходження пального до карбюратора. Заміна необхідна, якщо старі трубки затверділи, потріскалися, перегнулися, послабилися на штуцерах або пропускають бензин чи повітря. Приводом для перевірки також можуть бути нестабільна робота двигуна, ускладнений запуск і зупинка мотокоси під час зміни положення, проте перед ремонтом варто виключити інші можливі несправності системи живлення.

Що перевірити під час добору

• Виконання: ця версія має позначення mod A. Не слід установлювати її замість варіанта mod B без порівняння конструкції.
• Кількість ліній: у старої деталі мають збігатися схема з двох трубок і розташування фільтра.
• Прохід крізь бак: порівняйте форму, зовнішній діаметр і посадкову глибину спільного ущільнювача.
• Шланги: зіставте їхню довжину, зовнішній і внутрішній діаметри, а також положення відносно ущільнювача.
• Підключення: перевірте діаметр штуцерів карбюратора та відтворіть початковий маршрут кожної трубки.
• Фільтр: порівняйте форму корпусу і спосіб з’єднання зі шлангом із демонтованою деталлю.

Позначення FORESTER mod A описує варіант цього комплекту, але саме по собі не підтверджує встановлення на кожну мотокосу однойменної марки. У різних моделей можуть відрізнятися отвір бака, довжина внутрішньої частини шланга, діаметр штуцерів і порядок підключення. Найнадійніший спосіб добору — демонтувати стару магістраль та зіставити всі посадкові ознаки до початку монтажу.

Установлення та перевірка

Роботи виконують на охолодженому двигуні після видалення пального з бака. Перед розбиранням доцільно зафіксувати розташування обох трубок, щоб не переплутати їх під час підключення. Прохідний ущільнювач установлюють в отвір бака без перекосу, а шланги прокладають вільно, без заломів, натягу та контакту з гарячими чи рухомими деталями. Кінець із фільтром залишають усередині бака так, щоб він міг забирати пальне у звичайних робочих положеннях інструмента.

Після складання потрібно переконатися, що трубки щільно тримаються на штуцерах, ущільнювач повністю зайняв посадкове місце, а магістраль ніде не перетиснута. Потім у бак наливають невелику кількість відповідної паливної суміші та перевіряють з’єднання на відсутність протікань. У перші хвилини роботи двигуна також контролюють стан шлангів і стабільність подавання пального. Правильно підібраний комплект відновлює штатну конфігурацію паливної системи та підходить для планового ремонту мотокоси з конструкцією типу mod A.
