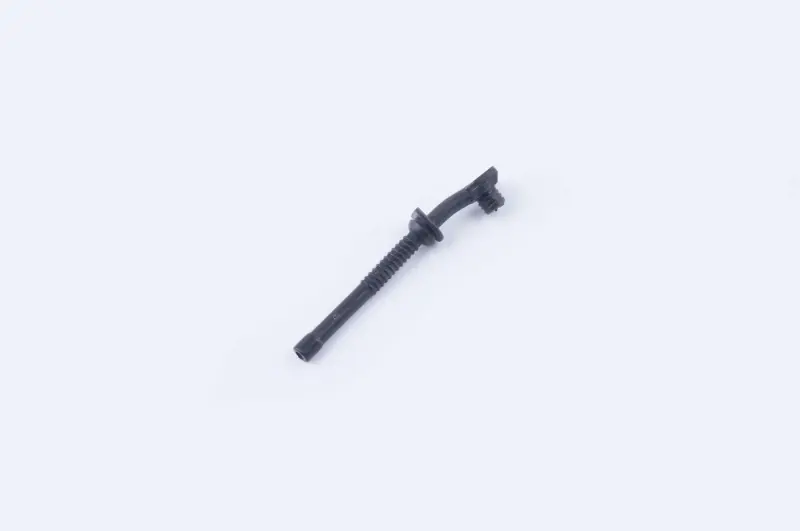

Оливний шланг бензопили St M 180 WOODMAN

Оливний шланг для бензопили St M 180 WOODMAN

Шланг призначений для ремонту системи автоматичного мащення пильної гарнітури бензопили St M 180. Він сполучає оливний бак із ділянкою подавання мастила до насоса: через цю деталь олива забирається з бачка та надходить далі до механізму, який спрямовує її до шини й ланцюга. Справна магістраль потрібна для стабільного подавання мастила під час роботи пилки.

Призначення та конструкція

Деталь має сформовану конфігурацію, що відповідає місцю встановлення в корпусі пилки. Конструкція містить пряму ділянку, гнучкий вигин, ребристу зону та посадковий буртик. На одному кінці виконане з’єднання для сполучення з відповідною деталлю оливної системи. Така форма дає змогу прокласти шланг штатним маршрутом без довільного перегинання та правильно посадити його в отвір оливного бака.

У схемі St M 180 шланг працює разом з оливним баком, забірним фільтром і насосом. Він не замінює фільтр або насос, тому під час ремонту варто оцінити стан усієї лінії подавання. Якщо олива не надходить до ланцюга, причиною може бути не лише пошкоджений шланг, а й забруднений фільтр, канал або несправний насос. Послідовна перевірка цих деталей допомагає не замінювати справні компоненти без потреби.

Коли потрібна заміна

• на корпусі шланга з’явилися тріщини, надриви чи помітна деформація;
• з’єднання більше не тримається щільно в посадковому місці;
• олива просочується біля виходу шланга з бачка або в зоні з’єднання;
• магістраль засмічена та не очищується без пошкодження деталі;
• після розбирання виявлені затверділі, розтягнуті чи пошкоджені ділянки.

Порушення герметичності може супроводжуватися витіканням оливи або підсмоктуванням повітря, через що насос не отримує стабільного потоку мастила. Недостатнє подавання позначається на мащенні напрямної шини та пильного ланцюга. Перед заміною доцільно очистити зовнішню поверхню бачка й місце з’єднання: забруднення не повинні потрапити всередину оливної системи під час розбирання.

Як перевірити сумісність

Основний критерій добору — модель бензопили St M 180. Додатково порівняйте стару й нову деталі за загальною формою, розташуванням вигину, довжиною прямих ділянок, конфігурацією кінців, ребристою зоною та посадковим буртиком. Ці ознаки особливо важливі, якщо пилку раніше ремонтували або її точна модифікація невідома. Не добирайте оливний шланг лише за зовнішнім діаметром: невідповідна геометрія може завадити правильному прокладанню та щільній посадці.

Установлення та перевірка після ремонту

Для заміни отримують доступ до оливного бака, виймають старий шланг і від’єднують забірний фільтр. Фільтр потрібно оглянути та очистити або замінити за незадовільного стану, після чого встановити на нову деталь. Шланг розміщують без перекручування, контролюючи положення буртика та щільність посадки в отворі бачка. Поверхні з’єднання мають бути чистими, а канал — вільним від сміття.

Після складання наповніть бачок відповідною оливою для пильних ланцюгів і перевірте місце встановлення на відсутність просочування. Потім проконтролюйте надходження мастила до пильної гарнітури згідно з інструкцією бензопили. Така перевірка дає змогу переконатися, що шланг установлено правильно, лінія не перетиснута, а насос отримує оливу з бачка.
