Деталь призначена для ремонту ручного стартера мотокоси або бензинового тримера. Шків розміщується всередині корпусу пускового механізму: на нього вкладається стартерний шнур, а поворотна пружина забезпечує зворотне обертання після відпускання руків’я. Така конструкція дає змогу витягнути шнур для запуску двигуна, а потім повернути його всередину корпусу та підготувати механізм до наступного ривка.

Призначення та робота деталі

Під час витягування руків’я шнур розмотується й обертає шків. Рух передається храповому механізму стартера, який бере участь у прокручуванні двигуна під час запуску. Після відпускання руків’я попередньо натягнута пружина повертає шків і намотує шнур. Тому стан цієї деталі впливає на вільний рух шнура, його укладання всередині корпусу та стабільну роботу поворотного механізму.

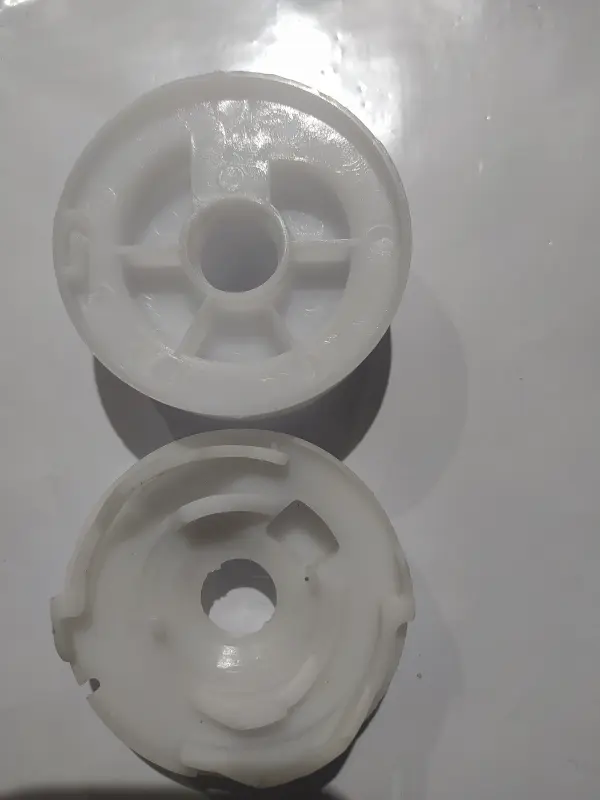

Шків має круглу форму, центральний посадковий отвір, кільцеву частину та внутрішні ребра. На зворотному боці передбачена профільована порожнина для взаємодії з пружинним механізмом. Під час добору важлива вся геометрія деталі: однакового зовнішнього діаметра недостатньо, якщо відрізняються центральна посадка, висота, розташування пазів або форма внутрішнього боку.

Коли потрібна заміна

Перевірити шків варто, якщо шнур виходить ривками, заїдає, погано повертається до корпусу або вкладається нерівномірно. Причиною також можуть бути тріщини, відколи, деформація центрального отвору, пошкодження крайок і пазів, з якими взаємодіють шнур або пружина. Подібні ознаки виникають у разі несправності самої пружини, шнура, храповика чи осі корпусу, тому перед ремонтом бажано оглянути весь стартер.

• Тріщини та відколи перевіряють з обох боків шківа, особливо біля центральної посадки й внутрішніх пазів.
• Канал для шнура має залишатися рівним, без гострих пошкоджень, які можуть заважати намотуванню.
• Посадка на осі повинна забезпечувати вільне обертання без помітного перекосу та заклинювання.
• Пружина має надійно взаємодіяти з передбаченою для неї частиною шківа та повертати шнур після відпускання руків’я.

Як підібрати сумісну деталь

Назва «під пружину» вказує на конструктивний варіант шківа, але не замінює перевірки розмірів. Перед замовленням порівняйте нову деталь зі знятою: зовнішній діаметр, загальну висоту, діаметр і профіль центрального отвору, ширину каналу для шнура, форму нижньої порожнини, розташування виїмок, виступів та ребер. Доцільно зіставляти деталі одразу з двох боків, адже основна відмінність між схожими шківами часто розташована всередині корпусу стартера.

Точну придатність визначають за конструкцією встановленого стартера, а не лише за об’ємом двигуна чи зовнішнім виглядом мотокоси. На техніці одного класу можуть використовуватися різні кришки та пускові механізми. Якщо старий шків втрачений або сильно зруйнований, орієнтуйтеся на посадкову вісь, конфігурацію пружини, розташування шнура та внутрішній простір корпусу.

Установлення та перевірка після ремонту

Перед розбиранням стартер знімають із двигуна. Пружину утримують обережно: всередині корпусу вона перебуває під натягом і після вивільнення може різко розпрямитися. Під час складання очищають посадкове місце, перевіряють стан осі, шнура, пружини, шайб і храпового механізму. Шків установлюють без перекосу, шнур вкладають у призначений канал, а пружину вводять у відповідне зачеплення.

Після складання кілька разів плавно витягніть руків’я без запуску двигуна. Шнур має виходити без заїдань, повністю повертатися всередину та не провисати біля корпусу. Шків не повинен тертися об кришку або зміщуватися на осі. Ця запчастина підходить для локального ремонту справного в іншому ручного стартера, якщо форма й посадкові параметри повністю збігаються з попередньою деталлю.
