Шків ручного стартера (храповик) бензопили ДАНИЛО-43

Шків ручного стартера для бензопили ДАНИЛО-43

Шків із храповим зачепленням призначений для ремонту ручного стартера бензопили ДАНИЛО-43. Деталь бере участь у передаванні зусилля від пускового шнура до механізму, який провертає колінчастий вал перед запуском двигуна. Справна геометрія шківа забезпечує своєчасне зачеплення під час руху рукоятки та вільне повернення механізму після відпускання шнура.

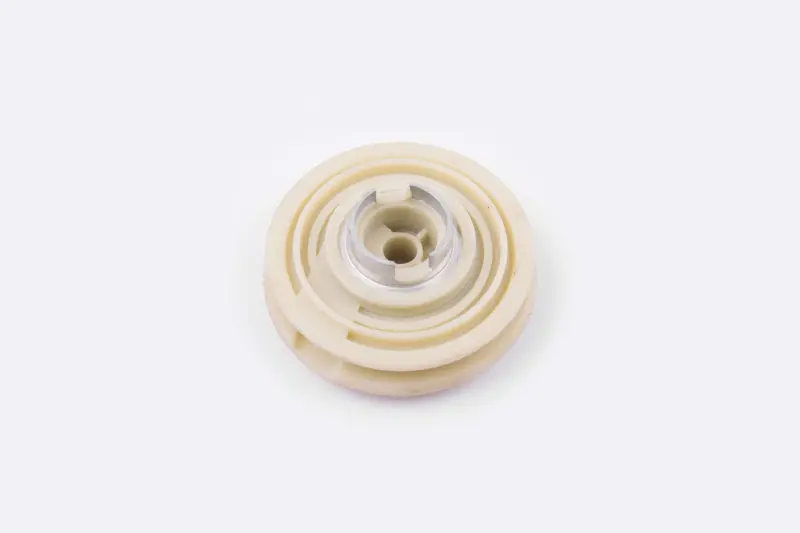

Круглий корпус має центральний посадковий отвір, концентричні напрямні та два елементи зачеплення. Така конфігурація розрахована на взаємодію з деталями стартера відповідного виконання. Шків установлюється всередині корпусу ручного пуску та працює разом зі шнуром, поворотною пружиною, кріпленням і сполученою частиною храпового механізму. Стан цих деталей також впливає на плавність витягування шнура й повернення рукоятки.

Коли потрібна заміна шківа

Перевірити механізм варто, якщо рукоятка витягується без помітного провертання двигуна, стартер періодично спрацьовує вхолосту, зачеплення відбувається лише після кількох рухів або всередині корпусу чути удари. Причиною можуть бути стерті чи пошкоджені крайки зачепів, деформація посадкової зони, тріщини корпусу або надмірний люфт. Подібні ознаки виникають і через несправність пружини, шнура чи сполучених деталей, тому перед ремонтом стартер бажано повністю розібрати й оглянути.

Пошкоджений шків не слід компенсувати різкішим витягуванням рукоятки. Збільшене ударне навантаження не усуває причину холостого ходу та може погіршити стан інших деталей пускового механізму. Установлення шківа відповідної форми відновлює нормальне зачеплення за умови справності сусідніх компонентів.

Що перевірити під час добору

• Модель бензопили. Ця позиція заявлена для ДАНИЛО-43; позначення інструмента потрібно звірити до розбирання та замовлення деталі.
• Загальну форму. Порівняйте діаметр корпусу, профіль зовнішньої частини, розташування концентричних напрямних і висоту посадкових ділянок зі знятим шківом.
• Центральну посадку. Отвір, внутрішній профіль і глибина встановлення мають відповідати осі та кріпленню наявного стартера.
• Виконання зачеплення. Деталь має два елементи зачеплення. Їхня кількість, розташування та напрямок роботи повинні збігатися зі старою частиною.
• Компонування стартера. Перевірте положення шнура, поворотної пружини, шайб і кріплення, адже зовні подібні стартери можуть відрізнятися внутрішньою геометрією.

Установлення та перевірка після ремонту

Перед установленням очистьте внутрішню порожнину корпусу від уламків і забруднень, огляньте поворотну пружину, шнур та сполучені зачепи. Шків повинен ставати на своє місце без перекосу й примусового підточування. Шнур укладають за штатною траєкторією, а пружину попередньо натягують відповідно до конструкції конкретного стартера. Надмірний натяг небажаний: рукоятка має повертатися впевнено, але без жорсткого удару об корпус.

Після складання спочатку кілька разів повільно витягніть шнур і проконтролюйте рівномірність ходу, повернення рукоятки та ввімкнення зачеплення. Якщо механізм заклинює, шнур сходить із напрямної або шків помітно люфтить, стартер потрібно повторно розібрати та перевірити правильність посадки. Точне порівняння зі знятою деталлю допомагає уникнути невідповідності версії механізму й виконати ремонт без перероблення корпусу.
