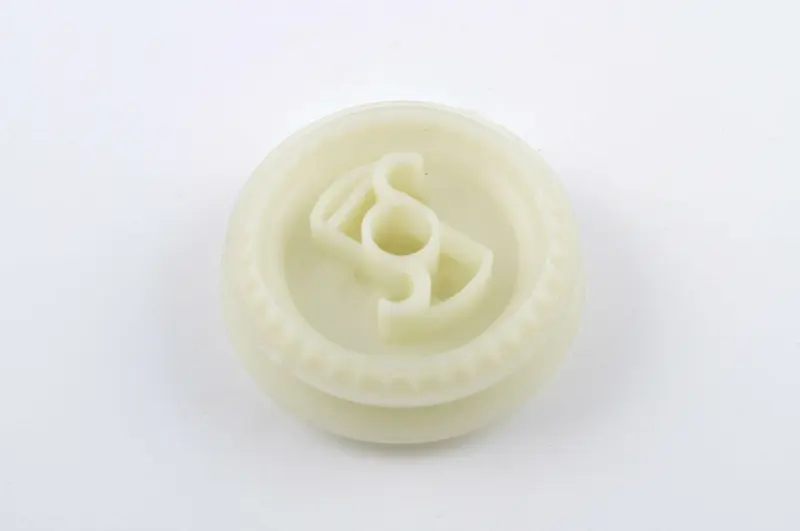

Шків стартера (храповик) бензопили STIHL MS 180 FORESTER

Шків стартера (храповик) для бензопили STIHL MS 180

Деталь FORESTER призначена для ремонту ручного стартера бензопили STIHL MS 180. Шків бере участь у передаванні зусилля під час витягування пускового шнура: взаємодіє з деталями храпового зачеплення, допомагає провернути двигун, а після відпускання шнура повертається разом із механізмом стартера у початкове положення. Такий ремонт доречний, коли двигун справний, але рух рукоятки не забезпечує нормального зачеплення або стартер час від часу прокручується вхолосту.

Призначення деталі

Шків розташований усередині корпусу ручного стартера та працює разом із пусковим шнуром, зворотною пружиною, повідцем, шайбою й іншими деталями механізму. Під час запуску навантаження багаторазово передається через зони зачеплення та центральну посадкову частину. Зношення цих ділянок може порушити узгоджену роботу стартера: виникають пропуски зачеплення, ривки, сторонній стукіт або потреба кілька разів витягувати шнур, перш ніж двигун почне провертатися.

Заміна одного шківа дає змогу відновити стартер без придбання корпусу в зборі, якщо решта деталей зберегла правильну форму та рухається без заїдань. Перед ремонтом потрібно визначити причину несправності. Вільне витягування шнура без провертання двигуна часто пов’язане зі зношеним зачепленням, проте подібні ознаки можливі також у разі пошкодження повідця, пружини або спряженої деталі. Якщо шнур не повертається, додатково перевіряють зворотну пружину, укладання шнура та свободу обертання шківа.

Що перевірити під час підбору

• Модель бензопили: позиція розрахована на STIHL MS 180.
• Виконання стартера: у сімействі MS 180 трапляються різні варіанти пускового пристрою, тому звичайний стартер і версії з полегшеною системою запуску не можна вважати однаковими без перевірки.
• Форма старої деталі: порівняйте зовнішній профіль, розташування зачепів, центральний отвір, посадкову висоту та місця взаємодії із сусідніми деталями.
• Стан спряжених компонентів: повідець, шайба, пружина, вісь корпусу та шнур не повинні мати пошкоджень, здатних спричинити перекіс або повторну несправність.

Для точного вибору зніміть кришку стартера та зіставте новий шків із демонтованою деталлю. Самого позначення MS 180 недостатньо, якщо бензопилу виготовлено в іншій модифікації або стартер раніше замінювали повністю. Особливо уважно перевіряйте конструкцію на версіях MS 180 C і виконаннях із системою полегшеного запуску: їхній внутрішній набір деталей може відрізнятися від стандартного механізму.

Установлення та перевірка після ремонту

Роботи виконують на знятому з бензопили корпусі стартера. Перед розбиранням варто зафіксувати положення шнура, шайби, повідця та пружини, щоб зберегти правильну послідовність складання. Шків установлюють без перекосу на штатну вісь і з’єднують зі зворотною пружиною в передбаченому конструкцією положенні. Пружину утримують обережно: після вивільнення вона може розгорнутися та вийти з посадкового місця.

Після складання спочатку перевірте механізм вручну, не встановлюючи кришку на пилу. Шнур має витягуватися рівномірно, шків — обертатися без заклинювання, а рукоятка — повертатися до корпусу без провисання. Потім установіть стартер на бензопилу та виконайте кілька плавних пробних витягувань. Правильно підібрана й установлена деталь забезпечує своєчасне зачеплення під час пускового руху та вільне роз’єднання при поверненні шнура.

Шків FORESTER підходить для планового ремонту стартера STIHL MS 180 у разі зношення, деформації або пошкодження штатної деталі. Ретельне порівняння геометрії та перевірка всього пускового механізму допомагають усунути причину несправності, зберегти нормальний хід шнура й повернути бензопилі передбачуваний ручний запуск.
