Напрямна шина для бензопили ДАНИЛО-43

Напрямна шина для бензопили ДАНИЛО-43

Пиляльна шина призначена для встановлення на бензопилу ДАНИЛО-43 та слугує основою різальної гарнітури. Вона задає траєкторію руху ланцюга, підтримує його на прямій ділянці й забезпечує проходження навколо носової частини. Деталь підійде для ремонту пили, якщо попередня напрямна деформувалася, має пошкоджений паз або зношені крайки й більше не забезпечує нормальний рух правильно підібраного ланцюга.

Призначення та конструкція

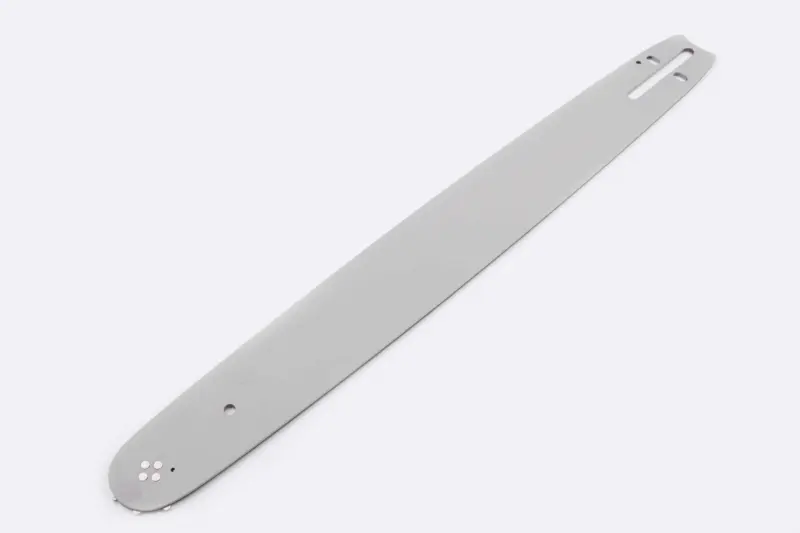

Шина має плоский видовжений корпус, напрямний контур і монтажний хвостовик. У хвостовій частині передбачені поздовжній посадковий паз і технологічні отвори, необхідні для сполучення з кріпленням, механізмом натягування та системою подавання мастила конкретної пили. Така геометрія визначає положення деталі на корпусі інструмента, тому під час підбору важлива не лише належність до моделі ДАНИЛО-43, а й точний збіг посадкової частини.

Під час роботи ланцюг переміщується напрямним пазом по всьому контуру шини. Для справної роботи гарнітури розміри шини, ланцюга та ведучої зірочки мають бути узгоджені між собою. Не можна вибирати ланцюг лише за приблизною довжиною напрямної: враховують крок, товщину ведучої ланки та потрібну кількість ведучих ланок. Якщо ці параметри не збігаються, ланцюг не зможе правильно розташуватися в пазу та взаємодіяти із зірочкою.

Що перевірити перед вибором

• Модель пили. Деталь підбирається для ДАНИЛО-43; позначення моделі потрібно зіставити з технічними даними бензопили, що використовується.
• Посадкову геометрію. Порівняйте форму й довжину монтажного паза, розташування отвору натягувача та каналу подавання мастила зі знятою шиною.
• Параметри гарнітури. Уточніть робочу довжину, крок ланцюга, ширину напрямного паза та кількість ведучих ланок. Ці значення мають відповідати ланцюгу й зірочці пили.
• Стан сполучених деталей. Перед складанням перевірте ланцюг, ведучу зірочку, механізм натягування та канал подавання мастила. Значно зношені компоненти можуть порушити роботу нової напрямної.

Встановлення та обслуговування

Перед монтажем посадкове місце очищають від тирси та забруднень, а паз шини й отвір подавання мастила перевіряють на вільний прохід. Хвостовик встановлюють на кріпильні шпильки, суміщають із натягувачем, після чого укладають сумісний ланцюг на ведучу зірочку та в напрямний паз. Натяг регулюють за інструкцією до бензопили: ланцюг має утримуватися на шині й водночас вільно переміщуватися вручну за вимкненого двигуна. Після остаточного затягування кріплення повторно перевіряють положення гарнітури.

Під час експлуатації паз і мастилоподавальні отвори необхідно регулярно очищати. Слід контролювати рівномірність зношування крайок, відсутність задирок, вигину та пошкоджень у монтажній зоні. Підставою для заміни стають помітна деформація, розбитий паз, виражене спрацювання напрямних поверхонь або неможливість досягти стабільного руху справного сумісного ланцюга.

Для точного підбору використовуйте зняту шину як геометричний зразок і окремо звірте параметри встановленого ланцюга. Назва моделі допомагає визначити призначення деталі, однак остаточна сумісність залежить від посадки та узгодженості всієї різальної гарнітури.
