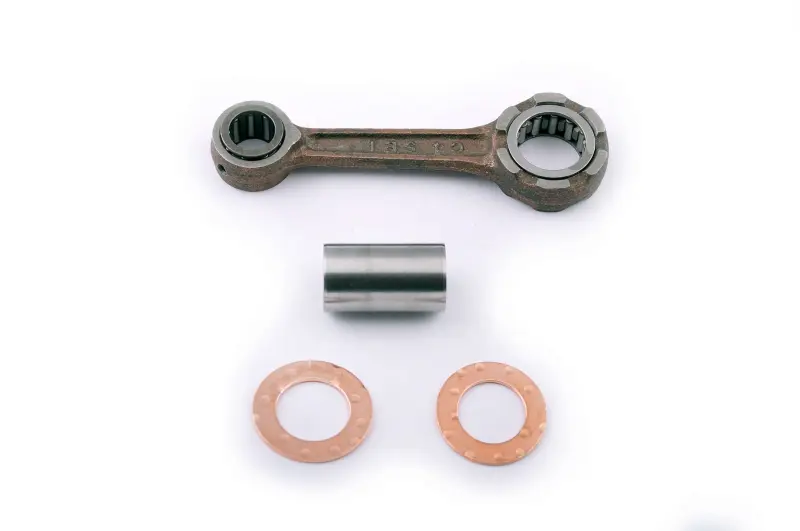

Шатун STAYER для Honda Dio AF34/35

Шатун STAYER для Honda Dio AF34/35

Шатун STAYER призначений для ремонту кривошипно-шатунного механізму скутерів Honda Dio AF34 та AF35. Він з’єднує поршневий палець із колінчастим валом і передає зусилля від поршня під час роботи двигуна. Деталь використовують для відновлення колінвала, перебирання двигуна та усунення несправностей, спричинених зношенням або пошкодженням шатунного вузла.

Шатун має верхню й нижню головки. Верхня працює у з’єднанні з поршневим пальцем, а нижня — у кривошипному вузлі колінчастого вала. Під час добору потрібно враховувати не лише модель скутера, а й геометрію деталі, розміри посадок та відповідність конкретному колінвалу. Правильно дібраний шатун має узгоджуватися з поршневою групою та іншими пов’язаними компонентами механізму.

Коли потрібна заміна

Стан шатуна слід перевірити, якщо у з’єднаннях з’явився відчутний люфт, деталь деформована, робочі поверхні пошкоджені або з боку колінчастого вала чути сторонній механічний шум. Такі ознаки можуть свідчити про зношення кривошипно-шатунного механізму. Подальша експлуатація без діагностики здатна призвести до пошкодження поршня, пальця, підшипників, колінвала чи посадкових місць.

Цей шатун доречний і для планового відновлення двигуна Honda Dio AF34/35, і для ремонту після виявлення несправності. До розбирання варто оцінити характер люфту або шуму, а після демонтажу — ретельно оглянути робочі поверхні та суміжні деталі. Це допоможе знайти причину несправності й визначити, які компоненти потрібно замінити разом із шатуном.

Перевірка застосовності

Перед купівлею переконайтеся, що модель вашого скутера має позначення AF34 або AF35. Якщо двигун уже розібраний, порівняйте новий шатун із демонтованою деталлю: зіставте загальну геометрію, розташування верхньої та нижньої головок, робочі поверхні, розміри посадок і з’єднувальні елементи. Обирати деталь лише за зовнішньою схожістю або належністю техніки до сімейства Honda Dio не варто — для встановлення потрібна відповідність конкретному колінчастому валу.

Коли старого шатуна немає для порівняння, застосовність краще уточнити у фахівця з ремонту з урахуванням конкретної версії скутера та встановленого колінвала. Перед складанням потрібно впевнитися, що деталь узгоджується з поршневим пальцем, кривошипним вузлом і посадковими місцями. Особливо уважна перевірка потрібна для двигуна, у якому раніше вже замінювали окремі компоненти.

Підготовка до встановлення

Шатун установлюють під час ремонту або фахового перебирання колінчастого вала. До початку складання необхідно перевірити поршень, поршневий палець, підшипники, робочі поверхні колінвала та посадкові місця. Зношені чи пошкоджені суміжні деталі не слід залишати без уваги, адже заміна лише шатуна може не усунути причину люфту, шуму або неправильної роботи вузла.

Під час складання важливо дотриматися правильного взаємного розташування компонентів і переконатися, що всі з’єднання відповідають одне одному. До остаточного складання двигуна потрібно проконтролювати стан усього кривошипно-шатунного механізму. Якщо досвіду перебирання колінчастих валів немає, встановлення варто доручити спеціалісту, оскільки точність добору й монтажу впливає на спільну роботу шатуна, поршневої групи та колінвала.

STAYER для Honda Dio AF34/35 підійде для цільового ремонту шатунного вузла, коли потрібно відновити справну роботу кривошипно-шатунного механізму та завчасно перевірити відповідність усіх пов’язаних деталей.
