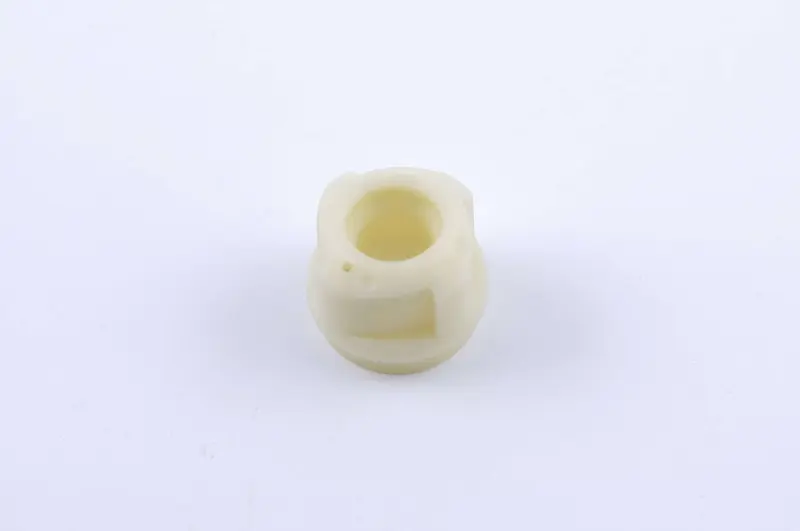

Ведена частина храповика стартера Husqvarna 137/142 FORESTER

Ведена частина храповика стартера Husqvarna 137/142 FORESTER

Компактна деталь механізму ручного запуску призначена для бензопил Husqvarna 137 і 142. Вона працює всередині стартера та бере участь у зачепленні, потрібному для передавання руху під час витягування пускового шнура. Така запчастина застосовується під час ремонту, коли двигун та інші системи пилки справні, але механізм запуску не входить у зачеплення, спрацьовує не щоразу або має пошкоджену ведену частину.

Призначення деталі

Під час запуску користувач витягує шнур, а компоненти стартера перетворюють цей рух на обертання, потрібне для прокручування двигуна. Ведена частина храповика є одним із компонентів цього механізму. Її стан впливає на правильну взаємодію спряжених деталей: геометрія центрального отвору, посадкової поверхні та виступу зачеплення має відповідати конструкції встановленого стартера.

Ця позиція є окремою веденою частиною храповика, а не храповиком у зборі. Повні комплекти для тих самих бензопил можуть містити шків, пружину та ведену частину, тому перед замовленням потрібно визначити, який саме компонент потребує заміни. Якщо пошкоджена лише ця деталь, підбирати цілий стартерний комплект не потрібно. Коли одночасно зношені шків, поворотна пружина, шнур або інші спряжені компоненти, їхній стан оцінюють окремо.

Що перевірити під час підбору

• Модель бензопили. Деталь розрахована на Husqvarna 137 і Husqvarna 142; позначення моделі потрібно звірити безпосередньо на пилці.
• Виконання стартера. У пилок однієї серії можуть траплятися різні роки випуску та варіанти конструкції, тому нова деталь має повторювати конфігурацію знятої.
• Центральну посадку. Порівняйте форму й розмір наскрізного центрального отвору, оскільки від нього залежить положення деталі в механізмі.
• Профіль зачеплення. Перевірте розташування прямокутного зовнішнього виступу та інших робочих поверхонь відносно старої деталі.
• Потрібний обсяг ремонту. Ця позиція підходить, коли потрібна саме ведена частина; шків, пружину та корпус стартера не слід автоматично вважати складовими виробу.

Перевірка стартера перед установленням

Після розбирання корисно оглянути не лише знятий храповик, а й поверхні, з якими він взаємодіє. На старій деталі перевіряють наявність тріщин, сколів, деформації, помітного вироблення центрального отвору та згладжування граней зачеплення. Водночас потрібно переконатися, що в посадковій зоні немає уламків і забруднень. Якщо спряжена деталь також пошкоджена, встановлення одного нового компонента може не усунути пропуски зачеплення.

Причиною ремонту може бути вільний рух пускового механізму без упевненого прокручування двигуна, періодичне зачеплення або явне механічне пошкодження храповика. Такі ознаки потребують розбирання та перевірки всього стартера: подібні прояви можуть виникати також через несправність шківа, пружини чи інших деталей. Точне визначення пошкодження допомагає придбати лише потрібні компоненти та відновити нормальну роботу запуску.

Установлення та контроль роботи

Монтаж виконують на зупиненій бензопилі після зняття стартерної кришки в порядку, передбаченому конструкцією інструмента. Нову ведену частину встановлюють у те саме положення і з тією самою орієнтацією, що й зняту. Деталь має розташовуватися без перекосу, вільно взаємодіяти із сусідніми компонентами та не затискатися кріпленням. Перед остаточним складанням стартер кілька разів плавно приводять у дію, контролюючи зачеплення і повернення шнура.

Після складання не повинно бути заклинювання, стороннього тертя або холостого ходу, спричиненого неправильною посадкою. Якщо механізм працює туго, його повторно розбирають і перевіряють розташування деталей, стан пружини та відповідність обраної веденої частини. Правильний підбір за моделлю, формою посадки та профілем зачеплення дає змогу використати храповик FORESTER для точкового ремонту стартера Husqvarna 137 або 142 без заміни справних компонентів.
