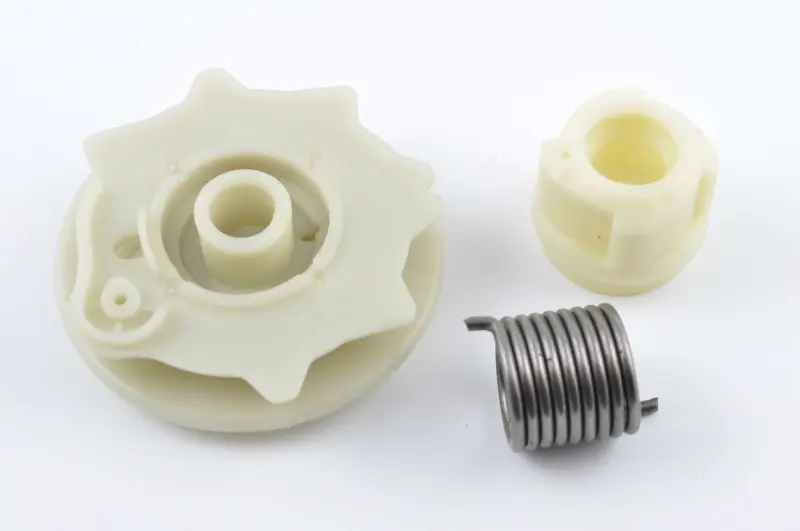

Храповик стартера в зборі FORESTER для Husqvarna 137/142

Храповик стартера FORESTER для Husqvarna 137/142

Комплект призначений для ремонту ручного стартера бензопил Husqvarna 137 і 142. До нього входять шків, ведена частина храповика та пружина — пов’язані деталі механізму, який сприймає зусилля під час витягування пускового шнура й бере участь у передаванні обертання для запуску двигуна. Такий варіант доречний, коли потрібно відновити саме внутрішній механізм стартера, а не замінювати весь стартерний корпус.

Шків є обертовою основою складання, ведена частина взаємодіє із суміжними деталями пускового механізму, а пружина забезпечує потрібну рухомість і зворотну дію в з’єднанні. Узгоджена робота цих компонентів необхідна для нормального зачеплення під час ривка за рукоятку. У разі зношення посадкових поверхонь, пошкодження виступів, деформації пружини або появи надмірного люфту зусилля може передаватися із затримкою, а робота стартера — супроводжуватися прослизанням чи стороннім звуком.

Коли потрібна заміна

• пусковий шнур витягується, але механізм не провертає двигун або зачеплення виникає не під час кожного ривка;
• усередині стартера чути клацання, скрегіт або помітне вільне переміщення деталей;
• на знятому шківі чи веденій частині є тріщини, відколи, стерті контактні ділянки або пошкоджені посадкові місця;
• пружина деформована, зламана або більше не утримує ведену частину в належному положенні;
• після розбирання встановлено, що корпус, шнур і рукоятка придатні для подальшої роботи, а несправність зосереджена у храповому механізмі.

Як підібрати деталь

Основний критерій сумісності — модель бензопили: комплект заявлений для Husqvarna 137 та Husqvarna 142. Перед монтажем потрібно порівняти старе й нове складання за загальною формою шківа, розташуванням центрального отвору, профілем посадкових ділянок, конфігурацією веденої частини та положенням кінців пружини. Особливо уважно перевіряють пилки, які вже ремонтувалися: у них міг бути встановлений стартер іншої версії або сторонній комплект.

Ця позиція є храповиком зі шківом, веденою частиною та пружиною. Вона не є повним стартером із зовнішнім корпусом, пусковим шнуром і рукояткою. Тому перед замовленням варто розібрати стартер і визначити, які компоненти справді пошкоджені. Якщо несправні корпус, точки кріплення, шнур або рукоятка, для ремонту можуть знадобитися додаткові деталі.

Установлення та перевірка

Монтаж виконують на зупиненій та охолодженій бензопилі після зняття стартерної кришки. Старе складання демонтують обережно, запам’ятовуючи взаємне положення шківа, веденої частини й пружини. Нові компоненти встановлюють без перекосу: шків має вільно обертатися в передбаченому діапазоні, ведена частина — рухатися та входити в зачеплення, а кінці пружини — займати штатні опорні положення. Пружину утримують обережно, адже під час розбирання вона може різко розпрямитися.

До остаточного складання механізм кілька разів провертають вручну та перевіряють, чи немає заїдань. Після встановлення кришки виконують кілька плавних пробних витягувань шнура без запуску двигуна: хід має бути рівномірним, а зачеплення і повернення — повторюваними. Якщо шків заклинює, пружина зміщується або деталі не збігаються за посадкою, користуватися стартером не слід до усунення причини. Правильно підібране складання FORESTER дає змогу відновити роботу храпового механізму Husqvarna 137/142 без заміни справних деталей стартера.
