Важіль повітряної заслінки бензопили Goodluck GL4500/5200

Важіль повітряної заслінки для Goodluck GL4500/5200

Деталь призначена для керування повітряною заслінкою карбюратора під час запуску бензопили. Переміщуючи важіль, оператор переводить заслінку в положення, потрібне для холодного пуску, а після запуску повертає механізм у робочий режим. Справний зв’язок між зовнішньою рукояткою та заслінкою дає змогу виконувати цю операцію звичайним рухом, без спроб дістатися до карбюратора вручну.

Важіль підходить для бензопил Goodluck GL4500 і GL5200. Він працює в зоні керування карбюратором та передає рух від виступної рукоятки до механізму повітряної заслінки. Під час холодного запуску заслінка обмежує надходження повітря, завдяки чому до двигуна потрапляє суміш із більшою часткою пального. Після перших спалахів або запуску заслінку переводять у відкрите положення відповідно до штатної процедури пуску конкретної бензопили.

Конструкція та призначення

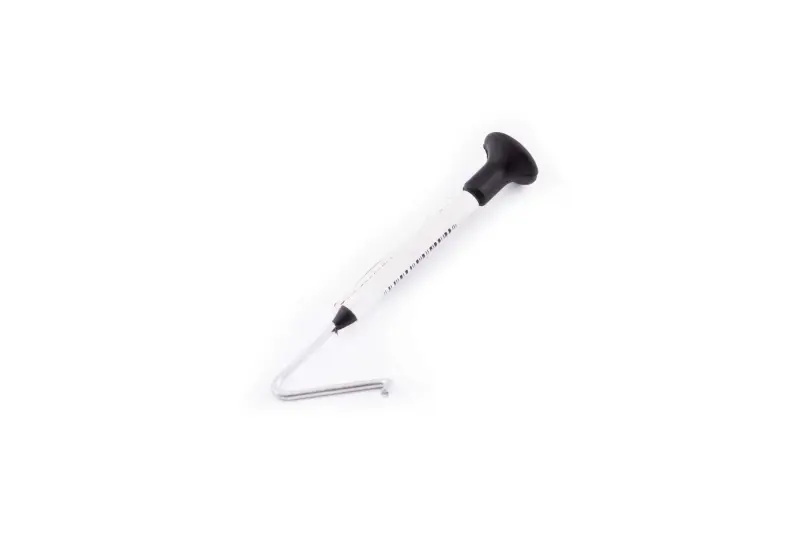

Деталь має форму подовженої тяги з розширеною чорною рукояткою у верхній частині та вигнутою металевою ділянкою з боку з’єднання з механізмом карбюратора. Така конфігурація виводить орган керування у доступну зону корпусу пилки й одночасно передає переміщення до заслінки. Між рукояткою та нижнім з’єднанням розташована посадкова ділянка, яка має правильно проходити відносно корпусу й сусідніх деталей.

Підставою для заміни можуть бути тріщина або деформація рукоятки, випадання тяги з посадкового місця, пошкодження вигнутого кінця, надмірний люфт чи відсутність нормальної реакції заслінки на рух важеля. Несправність проявляється тим, що положення підсосу не фіксується, важіль рухається без опору, заїдає або не забезпечує повного ходу заслінки. Перед заміною варто переконатися, що причина полягає саме в тязі, а не в заслінці чи її кріпленні.

Що перевірити під час підбору

• Модель бензопили: деталь розрахована на Goodluck GL4500 і GL5200.
• Загальну форму: порівняйте довжину та конфігурацію тяги, вигин нижньої металевої ділянки й форму верхньої рукоятки зі знятою деталлю.
• Точки з’єднання: обидва кінці мають відповідати посадковим місцям корпусу та приводу заслінки.
• Напрямок вигину: тяга повинна проходити передбаченим маршрутом, не впираючись у корпус, фільтр і сусідні механізми.
• Хід заслінки: після встановлення важіль має переводити її між крайніми положеннями без перекосу та заклинювання.

Позначення 4500 і 5200 використовуються для різних бензопил подібного компонування, тому самого збігу цифр недостатньо. До встановлення зіставте геометрію нової та демонтованої деталей, розташування з’єднувальних кінців і посадкової ділянки. Така перевірка особливо доречна, якщо пилку раніше ремонтували, оснастили іншим карбюратором або її корпус має відмінності у виконанні.

Встановлення та перевірка роботи

Перед розбиранням запам’ятайте положення старої тяги та шлях її проходження до карбюратора. Роз’єднуйте кріплення без сильного згинання, щоб не пошкодити важілець заслінки й посадкові місця. Нову деталь встановіть у тому самому напрямку: спочатку сумістіть з’єднувальні ділянки, а потім переконайтеся, що тяга рухається вільно та не торкається деталей, здатних обмежити її хід.

До остаточного складання кілька разів переведіть рукоятку між положеннями запуску та роботи. Заслінка повинна рухатися разом із важелем, доходити до передбачених крайніх положень і залишатися без перекосу. Після встановлення корпусу та повітряного фільтра повторіть перевірку: зібрані деталі не мають затискати тягу. Правильно підібраний важіль відновлює штатне ручне керування повітряною заслінкою та допомагає виконувати холодний запуск бензопили Goodluck GL4500/5200 у передбаченій послідовності.
