Комплект паливних шлангів зворотної магістралі DIGGER для двигунів 190N/195N, 12/15 к.с.

Паливні шланги зворотної магістралі DIGGER для двигунів 190N і 195N

Комплект призначений для низьконапірної зворотної магістралі дизельних двигунів 190N і 195N, які встановлюють на мотоблоки потужністю 12 та 15 к.с. Шланги відводять паливо, що повертається, у передбаченому конструкцією напрямку та допомагають відновити герметичність відповідної ділянки паливної системи під час ремонту або планового обслуговування техніки.

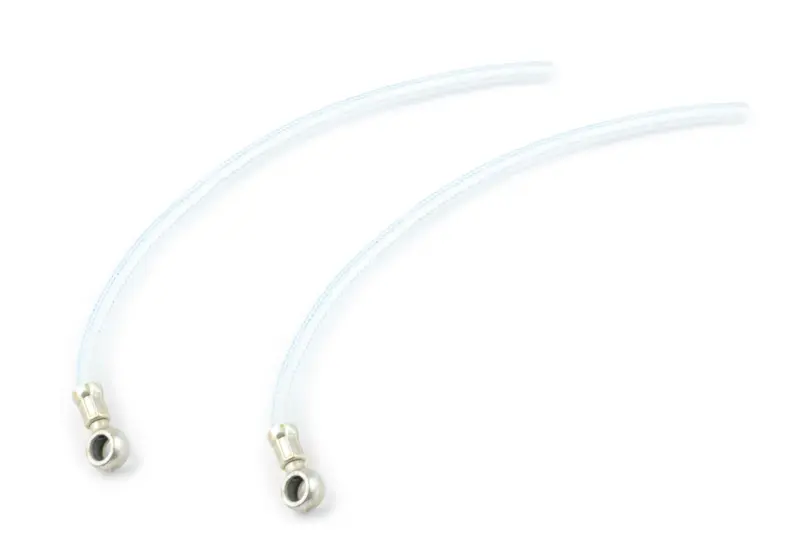

До комплекту входять два гнучкі напівпрозорі шланги. На одному кінці кожного шланга встановлений кільцевий приєднувальний наконечник, а другий кінець залишений вільним для підключення за штатною схемою двигуна. Парна конфігурація дає змогу замінити обидві трубки цієї ділянки одночасно, якщо вони мають однаковий строк експлуатації або ознаки старіння.

Коли потрібна заміна

Стан зворотної магістралі перевіряють за наявності слідів палива біля з’єднань, тріщин на трубках, помітного затвердіння, перегинів або ослаблення посадки. Підставою для огляду також є поява вологих ділянок після запуску двигуна. Пошкоджений шланг не варто оцінювати лише за його серединою: особливо уважно оглядають зони біля наконечника та місця вигинів, оскільки саме там часто виникають деформація і втрата щільності з’єднання.

Що перевірити під час підбору

• Модель двигуна: комплект заявлений для одноциліндрових дизельних двигунів 190N і 195N.
• Варіант потужності: товарна сумісність зазначена для виконань на 12 та 15 к.с.
• Призначення магістралі: це шланги низького тиску для зворотного відведення палива, а не трубка впорскування високого тиску і не подавальний шланг від бака.
• Кількість: товар пропонується парою; перед замовленням слід перевірити кількість трубок на двигуні, який обслуговується.
• Форма приєднання: порівняйте кільцеві наконечники, вільні кінці, загальну довжину та напрямок прокладання зі знятими деталями.

Позначення 190N або 195N є головним орієнтиром, однак у техніки різних випусків і складань конфігурація навісних деталей може відрізнятися. Тому перед придбанням потрібно зіставити не лише модель і потужність, а й фактичну схему прокладання. Шланг має діставати до точок підключення без натягу, надмірного провисання та різкого перегину. Якщо стара деталь зберегла початкову форму, її зручно використати як зразок для порівняння розташування кінців і довжини.

Установлення та перевірка після ремонту

Роботу виконують на зупиненому й охололому двигуні. Перед зняттям старих трубок очищують ділянки з’єднань, щоб забруднення не потрапили всередину паливної апаратури. Під час демонтажу варто зафіксувати маршрут кожної лінії: це запобігає переставлянню шлангів і допомагає зберегти штатне розташування відносно гарячих, рухомих та гострих деталей.

Кільцеві наконечники встановлюють на відповідні з’єднання без перекосу, а вільні кінці розміщують так само, як на справній штатній магістралі. Шланги не перекручують навколо поздовжньої осі та не прокладають із заломом. Кріплення затягують способом, передбаченим конструкцією двигуна; надмірне зусилля не виправляє неправильну посадку наконечника та може пошкодити з’єднувані деталі.

Після монтажу перевіряють надійність посадки всіх кінців, запускають двигун і оглядають відремонтовану ділянку. На з’єднаннях і поверхні трубок не повинно з’являтися паливо. Повторний огляд після нетривалої роботи допомагає виявити слабку посадку, яка не проявилася одразу. Комплект підходить для відновлення штатної зворотної магістралі за умови точного збігу двигуна, розташування з’єднань і геометрії знятих шлангів.
