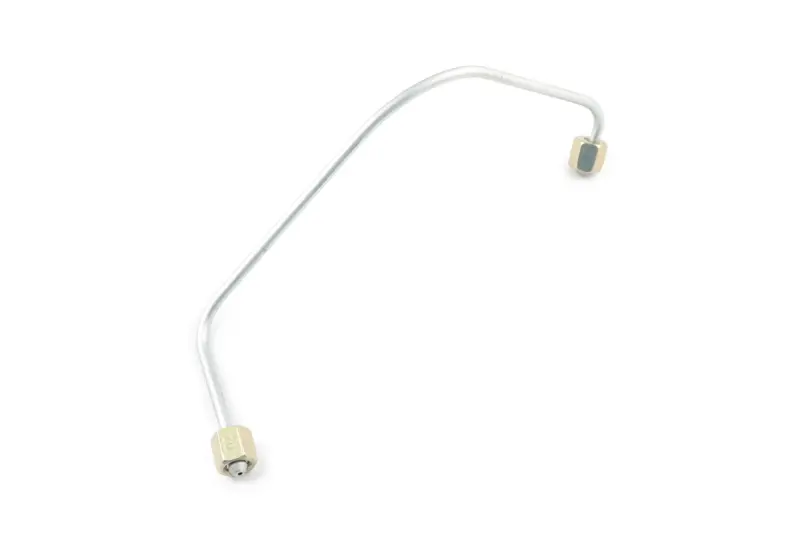

Паливна трубка високого тиску для мотоблока 190N/195N (12/15 к.с.) ZUBR DIGGER

Паливна трубка високого тиску ZUBR DIGGER для двигунів 190N і 195N

Деталь призначена для паливної апаратури мотоблоків з одноциліндровими дизельними двигунами 190N та 195N, зазначеними для цієї позиції у виконаннях 12 і 15 к.с. Трубка з’єднує вихід паливного насоса високого тиску з входом форсунки та передає дозоване пальне між цими компонентами. Це жорстка формована магістраль із приєднувальними наконечниками й накидними гайками на обох кінцях.

Призначення та конструкція

Попередньо сформовані вигини задають положення трубки відносно насоса, форсунки та розміщених поруч деталей двигуна. На кінцях передбачені з’єднання для рознімного встановлення у штатні посадкові місця. Така конструкція дає змогу зняти магістраль під час ремонту паливного насоса чи форсунки, а потім установити відповідну деталь без самостійного формування вигинів.

Трубку замінюють у разі втрати герметичності, появи тріщин, заломів, вираженої корозії або деформації, через яку наконечники вже не суміщаються з посадковими місцями. Підставою для заміни також є пошкоджені грані гайок чи зношені контактні поверхні наконечників. Підтягування з’єднання не усуває дефект самої трубки та може додатково пошкодити різьбу або посадкову поверхню.

Що перевірити перед вибором

• Модель двигуна: позиція розрахована на 190N і 195N; позначення двигуна потрібно перевірити за даними встановленого силового агрегата.
• Розташування з’єднань: порівняйте напрямок наконечників, загальний контур і послідовність вигинів зі знятою трубкою.
• Приєднувальні частини: тип різьби, розміри накидних гайок і форма посадкових поверхонь мають повністю відповідати насосу та форсунці.
• Прокладання на двигуні: деталь повинна проходити штатним маршрутом без контакту з важелями, кожухами й іншими рухомими частинами або деталями, що нагріваються.
• Виконання техніки: зазначення 12/15 к.с. використовуйте разом з індексом двигуна, а не як єдиний критерій сумісності.

Навіть за однакової назви двигуна трубки різних виконань можуть відрізнятися геометрією та приєднаннями. Тому перед замовленням варто покласти зняту деталь у такій самій орієнтації та зіставити відстань між кінцями, висоту вигинів, напрямок гайок і вільний простір біля паливної апаратури. Підгинати нову трубку заради невідповідного розташування з’єднань не слід.

Рекомендації зі встановлення

Перед монтажем очищають зовнішні поверхні штуцерів насоса та форсунки, щоб забруднення не потрапили всередину паливної апаратури. Наконечники суміщають із посадковими місцями без бічного зусилля. Обидві гайки спочатку наживляють вручну: це допомагає уникнути перекосу та пошкодження різьби. Після правильного розташування з’єднання рівномірно затягують відповідним інструментом із зусиллям, передбаченим для конкретного двигуна.

Під час установлення не можна розпрямляти штатні вигини, створювати різкі заломи або підтягувати гайкою наконечник, який не збігається з посадковим місцем. Після затягування трубка не повинна залишатися у постійному напруженні. Після складання виконують пробний запуск і перевіряють обидва з’єднання на відсутність слідів пального. Якщо стик залишається негерметичним, двигун зупиняють і перевіряють суміщення наконечника, стан посадкової поверхні та різьби, а не компенсують проблему надмірним затягуванням.

Ця трубка підходить для планового відновлення штатної магістралі між паливним насосом і форсункою на сумісних двигунах 190N/195N. Точна перевірка моделі, форми та приєднань до монтажу допомагає встановити деталь без перероблення й зберегти передбачене компонування паливної апаратури мотоблока.
