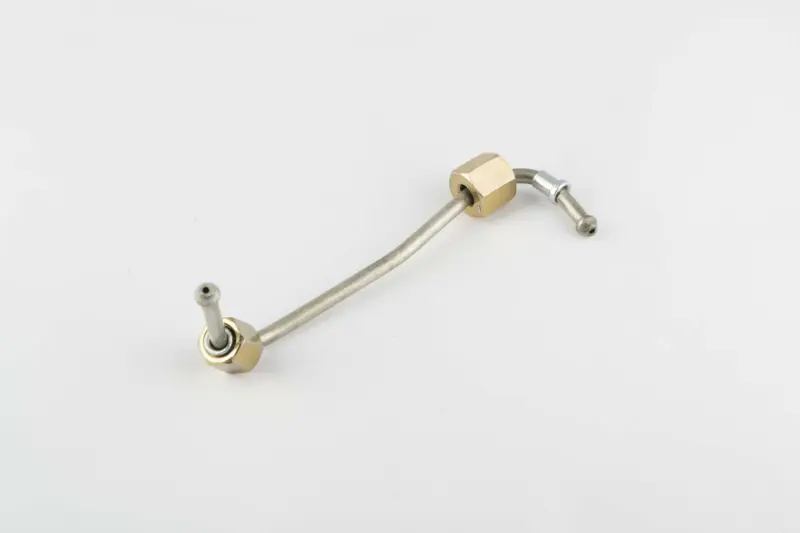

Паливна трубка високого тиску для мотоблока 175N/180N DIGGER

Паливна трубка високого тиску DIGGER для двигунів 175N/180N

Деталь призначена для паливної апаратури мотоблоків з одноциліндровими дизельними двигунами 175N і 180N, які в товарних каталогах також пов’язують із класом потужності 7/9 Hp. Трубка з’єднує паливний насос високого тиску з форсункою та передає до неї дизельне паливо, підготовлене для впорскування. Це не зворотний шланг і не ділянка подавання пального від бака: під час добору потрібно розрізняти магістралі за призначенням.

Призначення та конструкція

Трубка має конструкцію жорсткої магістралі заданої форми. Вигини дають змогу прокласти її між насосом і форсункою у передбаченому двигуном положенні, не змінюючи розташування сусідніх деталей. На обох кінцях розміщені приєднувальні наконечники з накидними гайками. Така конструкція утворює розбірне з’єднання: під час обслуговування трубку можна від’єднати від паливного насоса та форсунки без розбирання інших компонентів системи.

Справна магістраль утримує паливо всередині каналу на всьому шляху від насоса до форсунки. Підставою для заміни можуть бути тріщина, витік, значна деформація, пошкодження приєднувальної гайки або поверхні наконечника. Нова деталь також потрібна, якщо раніше зняту трубку перегнули чи її кінці перестали правильно суміщатися з відповідними з’єднаннями. Спроба стягнути несумісні деталі гайками створює зайве напруження та не усуває помилку добору.

Що перевірити перед замовленням

Головний орієнтир сумісності — модель двигуна 175N або 180N. Самого зазначення потужності мотоблока недостатньо: на техніці одного класу можуть застосовуватися двигуни й паливні деталі різної конструкції. Перед придбанням зіставте нову трубку зі знятою деталлю або з технічними даними конкретного двигуна.

• Модель двигуна: виріб заявлений для дизельних 175N і 180N.
• Призначення: магістраль має з’єднувати паливний насос високого тиску саме з форсункою.
• Форма: порівняйте напрямок і послідовність вигинів, щоб трубка проходила штатною трасою.
• Розташування кінців: обидва наконечники мають діставати до відповідних точок без розтягування, перекосу та додаткового згинання.
• З’єднання: зіставте тип наконечників, різьбу, розміри гайок та орієнтацію кінців.
• Стан суміжних деталей: місця під’єднання на насосі й форсунці не повинні мати забруднень або пошкоджень, що заважають правильній посадці.

Заміна та встановлення

Перед монтажем очищають ділянки біля насоса й форсунки, щоб після роз’єднання бруд не потрапив у відкриті канали. Трубку спочатку розміщують штатною трасою та наживляють обидві гайки вручну. Так можна переконатися, що різьба заходить вільно, а наконечники сідають без бічного зусилля. Остаточне затягування виконують лише після правильного суміщення обох кінців, дотримуючись вимог посібника з обслуговування двигуна.

Не варто підганяти невідповідну деталь різким перегинанням, скручуванням або притягуванням одного боку коштом другого. Зміна заданої геометрії може завадити точній посадці та створити напруження в місцях вигину. Якщо гайка не накручується від руки, спочатку перевіряють співвісність, стан різьби й відповідність самої трубки, а не збільшують зусилля інструментом.

Після монтажу з’єднання контролюють за сервісною процедурою для конкретного двигуна. Витік у паливній магістралі високого тиску не можна шукати пальцями під час роботи дизеля. За відсутності відповідного інструмента або досвіду заміну та перевірку паливної апаратури краще доручити майстру. Правильно дібрана трубка DIGGER підходить для відновлення штатного сполучення між насосом і форсункою на мотоблоках із двигунами 175N/180N.
