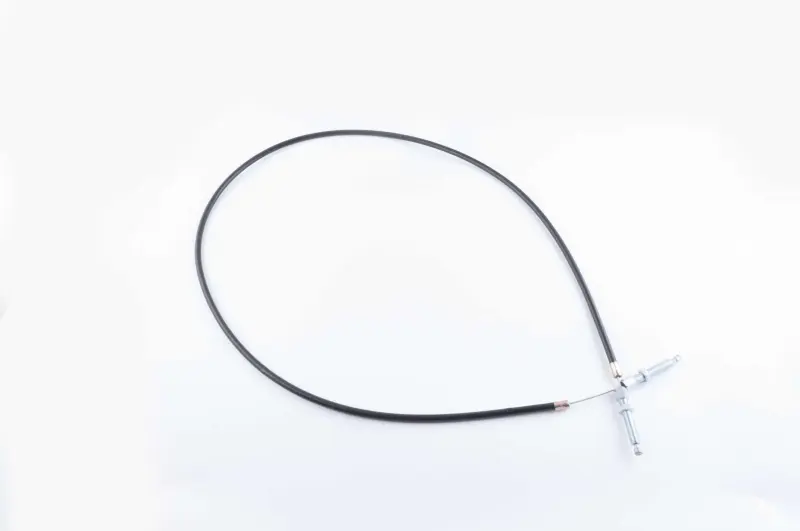

Трос зчеплення DIGGER для мотоблока 178F/186F, 1350 мм

Трос зчеплення DIGGER для мотоблока 178F/186F

Трос призначений для керування зчепленням мотоблока конфігурації 178F/186F із зазначеною потужністю 6/9 к.с. Він передає рух від важеля оператора до механізму вмикання та вимикання зчеплення. Гнучка конструкція дає змогу прокласти привод між органом керування і виконавчим механізмом з урахуванням компонування конкретної машини.

Заявлена загальна довжина становить 1350 мм. Вона впливає не лише на можливість з’єднати важіль зі зчепленням, а й на правильність прокладання: надто короткий трос натягуватиметься під час повороту керма або переміщення важеля, а зайва довжина може утворювати петлі та перегини. Зовнішня оболонка утримується в точках фіксації, тоді як внутрішній трос рухається відносно неї та передає зусилля. На кінцях передбачені металеві приєднувальні й регулювальні деталі.

Добір за штатним тросом

Позначення 178F і 186F допомагають визначити сферу застосування, проте не замінюють порівняння з демонтованою деталлю. На мотоблоках із двигунами одного сімейства можуть використовуватися різні важелі, кронштейни та варіанти механізму зчеплення. Перед придбанням потрібно зіставити всю геометрію привода, а не лише назву двигуна.

• Довжина: порівняйте загальну довжину нового і старого троса, а також довжину зовнішньої оболонки та вільних ділянок внутрішнього троса.
• Закінчення: перевірте форму наконечників з обох боків і спосіб їх з’єднання з важелем та механізмом зчеплення.
• Регулювання: зіставте розташування різьбової частини, напрямок установлення гайок і доступний діапазон налаштування.
• Кріплення: переконайтеся, що оболонка встановлюється у штатні упори та надійно утримується під час переміщення важеля.
• Прокладання: трос має проходити передбаченим маршрутом без натягу, скручування та різких перегинів.

Коли перевіряють і замінюють трос

Діагностика привода потрібна, якщо важіль почав рухатися важче, заїдає, повертається не повністю або працює ривками. До причин заміни також належать пошкодження зовнішньої оболонки, розпушення чи корозія внутрішнього троса, деформація закінчень і неможливість отримати нормальний вільний хід регулюванням. Використання пошкодженої деталі призводить до неточного передавання зусилля та може перешкоджати повному вмиканню або вимиканню зчеплення.

Перед заміною слід перевірити не лише сам трос, а й важіль, поворотні деталі, упори оболонки та виконавчий механізм. Якщо причиною пробуксовування або неповного роз’єднання є несправність усередині зчеплення, встановлення нового троса саме по собі проблему не усуне. Такий огляд допомагає відрізнити несправність привода керування від зношення інших деталей.

Установлення та початкове налаштування

До демонтажу старого троса корисно зафіксувати маршрут його прокладання та положення регулювальних гайок. Нову деталь установлюють у ті самі точки кріплення, не перекручуючи оболонку. Після приєднання обох кінців регулюють вільний хід відповідно до вимог конкретного мотоблока. Оболонка повинна залишатися нерухомою в упорах, а внутрішній трос — плавно переміщуватися протягом усього ходу важеля.

Першу перевірку виконують за вимкненого двигуна: важіль кілька разів плавно натискають і відпускають, контролюючи повернення, відсутність заїдань та надійність кріплень. Потім перевіряють фактичне вмикання і вимикання зчеплення та за потреби коригують налаштування. Трос DIGGER завдовжки 1350 мм обирають для ремонту лише за умови збігу довжини, закінчень, регулювальної ділянки й точок фіксації зі штатною деталлю мотоблока.
