Трос зчеплення Alpha ТМ

Трос зчеплення Alpha ТМ

Трос призначений для механічного керування зчепленням мопеда Alpha. Коли водій натискає важіль на кермі, внутрішня жила переміщується в захисній оболонці та передає зусилля до важеля вимкнення зчеплення біля двигуна. Це дає змогу роз’єднувати зчеплення перед перемиканням передачі, зупинкою або початком руху. Сам трос не передає обертання від двигуна: він з’єднує ручний орган керування з механізмом вимкнення зчеплення.

Конструкція та призначення

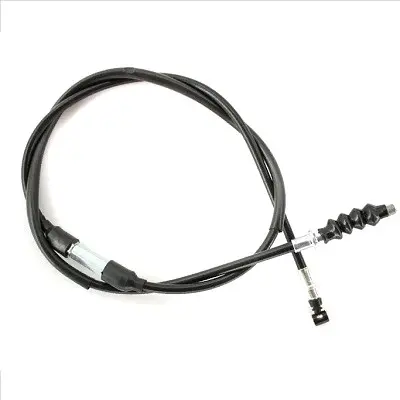

Деталь має гнучкий трос у чорній зовнішній оболонці. На кінцях розташовані металеві приєднувальні частини для фіксації з боку керма та двигуна. Різьбова регулювальна ділянка дає змогу виставити положення оболонки й потрібний вільний хід важеля після монтажу. Захисний гумовий чохол закриває відкриту ділянку біля регулювання. Така будова дозволяє прокласти трос від лівої частини керма до привода зчеплення та зберегти вільний поворот керма.

Справний трос має рухатися без заїдань і повертатися разом із важелем. Заміна потрібна, якщо жила переміщується туго, окремі дротинки почали розплітатися, оболонка має залом або пошкодження, наконечник деформований чи запасу регулювання вже не вистачає. Такі ознаки не варто компенсувати надмірним натягом: неправильний вільний хід може спричинити неповне вмикання або вимикання зчеплення.

Що перевірити під час вибору

• Модель мопеда. Позиція призначена для техніки сімейства Alpha, проте в різних модифікаціях застосовуються троси неоднакової довжини та виконання.
• Загальну довжину. Порівняйте новий трос зі знятою деталлю за повною довжиною та окремо за довжиною зовнішньої оболонки. Закороткий варіант натягуватиметься під час повороту керма, а задовгий буде складно прокласти без зайвих вигинів.
• Форму обох наконечників. Вони мають відповідати посадковому місцю в ручному важелі та кріпленню на важелі вимкнення зчеплення.
• Розташування регулювання. Зіставте різьбову ділянку, упори оболонки та спосіб фіксації зі старим тросом.
• Маршрут прокладання. До монтажу перевірте, чи проходить оболонка штатною траєкторією без контакту з гарячими та рухомими деталями.

Установлення та регулювання

Перед демонтажем доцільно запам’ятати розташування старого троса й точки його фіксації. Нову деталь прокладають тим самим маршрутом, не допускаючи гострих перегинів, перекручування оболонки та натягу в крайніх положеннях керма. Один наконечник з’єднують із ручним важелем, другий — із важелем привода біля двигуна, після чого оболонку встановлюють у передбачені упори. Усі з’єднання мають залишатися у своїх посадкових місцях протягом повного ходу ручки.

Після монтажу налаштовують вільний хід відповідно до вимог конкретної модифікації мопеда та фіксують регулювальну гайку. Далі кілька разів натискають важіль із вимкненим двигуном, перевіряють плавність переміщення та повернення ручки. Кермо повертають в обидва боки: натяг троса й оберти двигуна при цьому не повинні змінюватися. Остаточну перевірку зчеплення виконують спочатку на нерухомому мопеді, а потім під час обережного початку руху.

Трос зчеплення Alpha ТМ підходить для планового ремонту привода керування, коли попередня деталь розтягнулася, пошкодилася або втратила плавність руху. Для точного добору вирішальними є не лише позначення Alpha, а й довжина оболонки, виконання наконечників, місце регулювання та фактичний маршрут прокладання на конкретному мопеді.
