Трос спідометра Zongshen, Lifan 125/150, внутрішня та зовнішня різьба

Трос спідометра для Zongshen і Lifan 125/150

Трос призначений для механічного приводу спідометра на мотоциклах і мопедах Zongshen та Lifan класу 125/150. Він з’єднує привід біля колеса з приладом на панелі та передає обертання через гнучкий внутрішній вал. За такою схемою спідометр отримує механічний сигнал під час руху й відображає поточну швидкість.

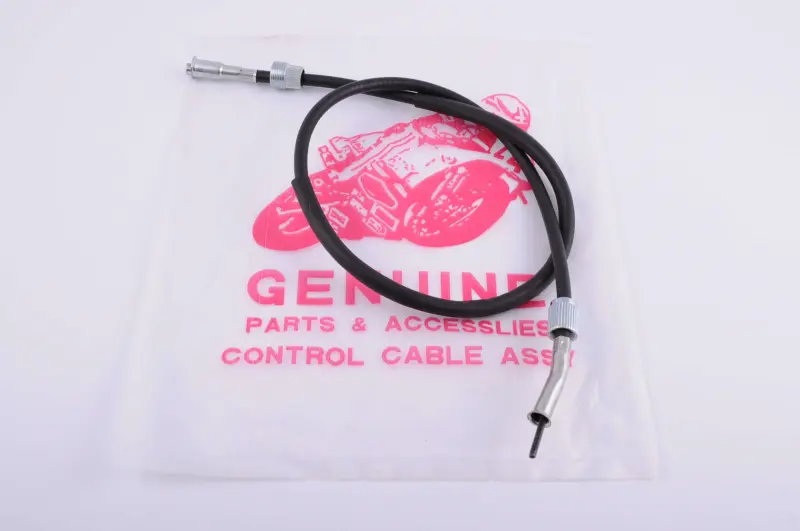

Конструкція включає внутрішній трос завдовжки 840 мм і зовнішній кожух завдовжки 820 мм. Гнучкий вал проходить усередині чорної захисної оболонки, а на кінцях установлені металеві приєднувальні частини. З одного боку передбачена внутрішня різьба, з іншого — зовнішня. Кінці внутрішнього троса мають конфігурацію «квадрат — вилка». Під час підбору ці ознаки потрібно враховувати разом: однакова довжина без збігу різьби або форми наконечників не забезпечить правильного з’єднання.

Коли потрібна заміна

Привід спідометра варто перевірити, якщо стрілка почала стрибати, показники періодично зникають або прилад зовсім не реагує під час руху. Причиною може бути перелом внутрішнього вала, ускладнене обертання в оболонці чи пошкоджений наконечник. Перед установленням нового троса доцільно також перевірити вільне обертання приводу біля колеса та справність самого спідометра: заклинений механізм може створювати надмірне навантаження на нову деталь.

Що порівняти перед вибором

• Призначення: механічний привід спідометра для відповідних виконань Zongshen і Lifan 125/150.
• Довжину: внутрішній трос — 840 мм, зовнішній кожух — 820 мм.
• З’єднання: поєднання внутрішньої та зовнішньої різьби на протилежних кінцях.
• Форму приводних кінців: конфігурація «квадрат — вилка» має відповідати посадковим місцям мотоцикла.
• Маршрут прокладання: новий кожух повинен проходити штатною траєкторією без натягу, стискання та різких перегинів.

Позначення 125/150 вказує на сімейство техніки, але не замінює перевірку конкретної модифікації. У мотоциклів одного класу можуть відрізнятися прилади, колісні приводи, різьбові з’єднання та фактична довжина траси. Найнадійніший спосіб підбору — зняти старий трос і зіставити його загальну конструкцію, довжину внутрішньої частини й кожуха, тип різьби з кожного боку, а також форму обох наконечників.

Установлення та перевірка

Під час монтажу спочатку прокладають оболонку штатним маршрутом, зберігаючи плавні вигини та необхідний запас для руху кермової частини. Наконечники внутрішнього вала мають повністю ввійти у відповідні посадкові місця приводу та спідометра. Різьбові з’єднання накручують рівно, без перекосу: це допомагає зафіксувати оболонку й не пошкодити спряжені деталі.

Після складання слід повернути кермо в обидва боки та переконатися, що трос не натягується, не торкається ділянок, де оболонка може перетиратися, і не утворює тісних петель. Потім перевіряють роботу спідометра на невеликій швидкості. Рівномірна реакція стрілки підтверджує передавання обертання, а повторні стрибки потребують перевірки прокладання, з’єднання наконечників, колісного приводу та приладу.

В упаковці міститься один трос. Позиція підходить для ремонту штатного механічного приводу за умови повного збігу розмірів і з’єднань зі знятою деталлю.
