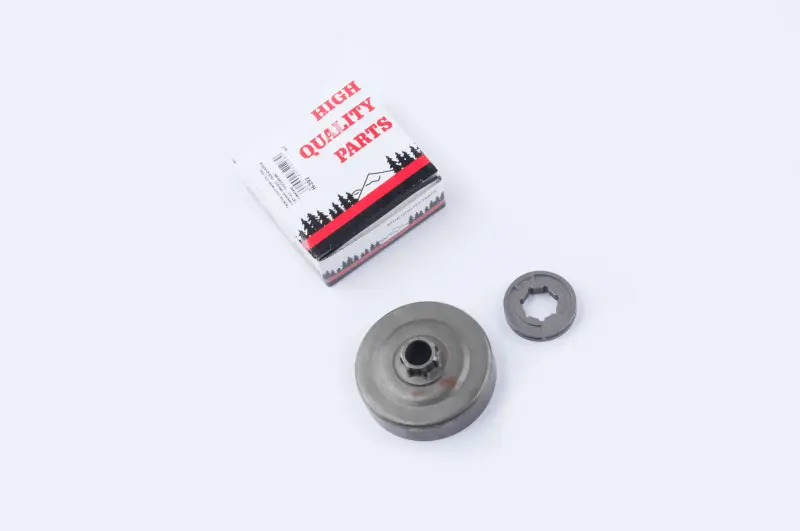

Барабан зчеплення під знімний вінець із зірочкою для Stihl MS 180 WOODMAN

Барабан зчеплення WOODMAN зі знімною зірочкою для Stihl MS 180

Деталь призначена для ремонту приводу ланцюга бензопили Stihl MS 180 і виконана під окремий знімний вінець. Після спрацьовування зчеплення обертання передається на барабан, а встановлена на ньому ведуча зірочка взаємодіє з ведучими ланками пиляльного ланцюга. Від стану цих деталей залежать рівномірність руху ланцюга по шині та нормальне передавання обертів під час пиляння.

Конструкція зі знімним вінцем відрізняється від барабана з нерозбірною ведучою зірочкою. Вінець встановлюється на профіль центральної частини барабана та може обслуговуватися окремо. Якщо зубці зірочки вже вироблені, але сам барабан, його посадка й приводний профіль залишаються справними, під час наступного обслуговування можна замінити лише відповідний вінець. Завдяки цьому не доводиться міняти справну частину конструкції разом зі зношеною зірочкою.

Коли потрібна заміна

Барабан і ведучу зірочку перевіряють у разі помітних ривків ланцюга, стороннього шуму в зоні зчеплення, люфту посадки або вираженого спрацювання зубців. Зношена зірочка гірше узгоджується з ведучими ланками ланцюга, через що прискорюється зношування ланцюгової гарнітури. Одночасно потрібно оглянути профіль барабана: глибокі сліди, деформація або пошкодження посадкових поверхонь означають, що заміни одного вінця буде недостатньо.

В інструкції для Stihl MS 170 і MS 180 рекомендовано замінювати ланцюгову зірочку після використання двох пиляльних ланцюгів або раніше, якщо глибина слідів зношення перевищує 0,5 мм. Виробник також радить використовувати два ланцюги почергово з однією зірочкою. Така перевірка допомагає вчасно виявити вироблення та не прискорювати зношування справного ланцюга.

Що перевірити під час добору

Ця позиція заявлена для Stihl MS 180, проте перед установленням потрібно зіставити виконання приводу з деталями, знятими саме з обслуговуваної пилки. Для правильної роботи барабан, вінець, ланцюг і шина мають належати до однієї узгодженої конфігурації. Збігу лише назви моделі недостатньо, якщо пилку раніше ремонтували або її різальну гарнітуру переобладнували.

• Модель пилки: застосування розраховане на Stihl MS 180.
• Тип конструкції: барабан призначений для окремого знімного вінця, а не для нерозбірної зірочки.
• Параметри зірочки: крок ланцюга, кількість зубців і форма приводного профілю мають відповідати встановленому ланцюгу та попередній деталі.
• Посадка барабана: необхідно звірити внутрішню посадкову частину, загальну геометрію та розташування фіксувальних деталей.
• Суміжні деталі: підшипник, шайбу та стопор слід оглянути окремо; їх наявність у складі цієї позиції не заявлена.

Установлення та обслуговування

Для доступу до приводу знімають кришку ланцюгової зірочки, пиляльний ланцюг і шину, попередньо вимкнувши гальмо ланцюга в порядку, зазначеному в інструкції пилки. Потім демонтують фіксатор і шайбу, знімають попередню зірочку та барабан. Посадкову частину очищають, а голчастий підшипник оглядають і змащують відповідним засобом згідно з інструкцією з обслуговування.

Під час складання вінець встановлюють у передбаченому положенні, після чого повертають шайбу та фіксатор. Барабан повинен вільно обертатися без заїдання, надмірного люфту й контакту із сусідніми деталями. До початку роботи також перевіряють правильність установлення шини, ланцюга та кришки, натяг ланцюга і роботу гальма. Якщо стан посадки або порядок розбирання викликають сумніви, встановлення варто доручити фахівцю з ремонту бензопил.

WOODMAN підходить для відновлення приводу Stihl MS 180, коли потрібен барабан саме під знімну ведучу зірочку. Точне зіставлення попередніх деталей і параметрів ланцюгової гарнітури до монтажу дасть змогу уникнути невідповідності вінця ланцюгу та забезпечити коректну роботу приводу після ремонту.
