Барабан зчеплення зі знімною зірочкою для Husqvarna 365/372 WOODMAN

Барабан зчеплення зі знімною зірочкою для Husqvarna 365/372 WOODMAN

Комплект призначений для ремонту приводу пиляльного ланцюга бензопил Husqvarna 365 і 372. Барабан установлюється в зоні відцентрового зчеплення та приймає обертання після його ввімкнення: зі зростанням обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, а встановлена на ньому ведуча зірочка приводить ланцюг у рух уздовж шини. Справний стан цих деталей потрібний для рівномірного передавання обертів без зайвого шуму, ударів і виражених ривків ланцюга.

Конструкція зі знімною ведучою зірочкою

Барабан розрахований на окремий кільцевий вінець, який установлюється на шліцьову частину маточини. Така схема дає змогу обслуговувати привод з урахуванням фактичного зношення його деталей. Якщо зношений лише зубчастий вінець, його можна замінити окремо, не змінюючи справний барабан. Виробник бензопил також рекомендує перевіряти стан знімної зірочки під час обслуговування різальної гарнітури та замінювати її за наявності зношення.

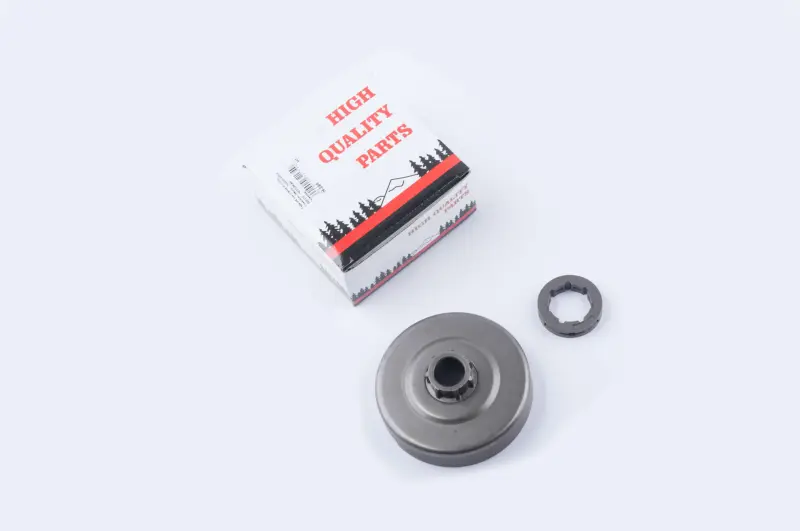

До товару входять барабан зчеплення та знімна ведуча зірочка. Окрема конструкція вінця зручна за регулярного використання пилки: поверхня, що контактує з ведучими ланками ланцюга, є самостійною деталлю. Під час подальшого обслуговування потрібно добирати зірочку з такими самими посадковими параметрами, кроком і кількістю зубців, які передбачені встановленою ланцюговою гарнітурою.

Що перевірити під час добору

• Модель бензопили. Деталь заявлена для Husqvarna 365 і 372. Перед замовленням варто уточнити повне позначення та виконання пилки, оскільки в межах однієї серії можуть застосовуватися різні варіанти приводу.
• Тип зірочки. Цей барабан призначений для знімного кільцевого вінця. Його не слід плутати з барабаном, у якому ведучі зубці утворюють єдину нерозбірну деталь.
• Параметри ланцюгової гарнітури. Крок і кількість зубців установленого вінця мають відповідати ланцюгу та конфігурації пилки. Застосовувати зірочку з іншим кроком не можна.
• Посадкове місце. Порівняйте форму маточини, шліцьове з’єднання, глибину барабана та розташування фіксувальних деталей зі знятою запчастиною.
• Суміжні деталі. Під час ремонту перевірте голчастий підшипник, зчеплення, фіксатор і шайбу. Ці позиції не потрібно вважати частиною набору, якщо їх не зазначено окремо.

Коли потрібна заміна

Підставою для обслуговування стають помітні сліди виробітку на вінці, пошкодження зубців, значне зношення внутрішньої поверхні барабана, сторонній шум або нерівномірний рух ланцюга. Одночасно потрібно виключити несправності самого ланцюга, шини, зчеплення та голчастого підшипника: подібні ознаки можуть виникати через зношення кількох сполучених деталей. Використання пошкодженої зірочки прискорює зношення ведучих ланок ланцюга та погіршує плавність передавання обертання.

Установлення та обслуговування

Перед розбиранням двигун повністю зупиняють, відпускають гальмо ланцюга та знімають кришку зчеплення, шину й ланцюг. Новий барабан установлюють на справний і змащений голчастий підшипник, після чого монтують відповідний вінець і штатні фіксувальні деталі пилки. Після складання перевіряють вільне обертання барабана, правильне положення ланцюга на зірочці та в пазу шини, а також нормальну роботу гальма ланцюга. У настанові Husqvarna для моделей 365 і 372 передбачене щотижневе змащування голчастого підшипника та регулярний контроль зношення барабана й вінця. Якщо параметри старої деталі неможливо точно зіставити або посадкове місце пошкоджене, встановлення краще доручити фахівцеві з бензоінструменту.
