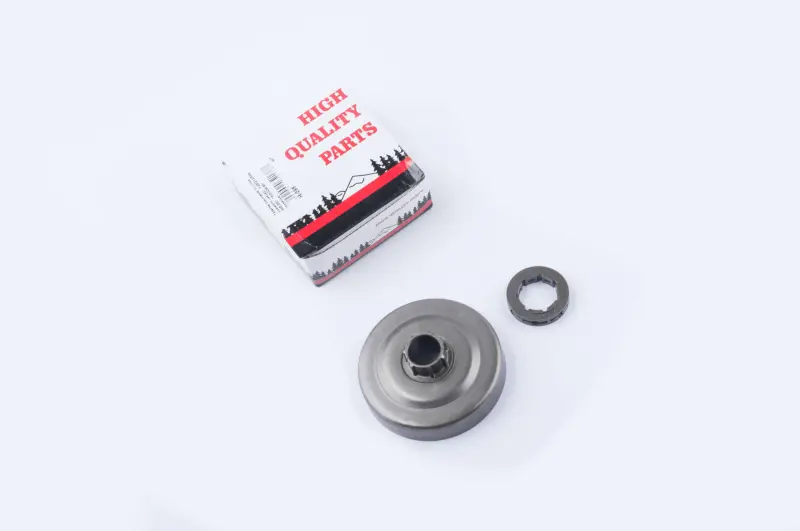

Барабан зчеплення зі знімною ведучою зіркою для Husqvarna 345/350 WOODMAN

Барабан зчеплення зі знімною зіркою для Husqvarna 345/350

Барабан зчеплення WOODMAN призначений для ремонту бензопил Husqvarna 345 і 350. Деталь установлюється у приводі різальної гарнітури та передає обертання від зчеплення до ведучої зірки, яка переміщує пиляльний ланцюг по шині. Така конструкція потрібна в разі зношення посадкової частини барабана, його внутрішньої робочої поверхні або встановленого вінця.

Ця версія розрахована на знімну ведучу зірку. На відміну від барабана з жорстко закріпленою зіркою, окремий вінець можна замінити після спрацювання зубців, не змінюючи справний барабан. Разом із барабаном передбачена відповідна знімна зірка. Роздільне виконання зручне для подальшого обслуговування ланцюгового привода та дає змогу оновлювати найбільш навантажену контактну деталь окремо.

Призначення та робота деталі

Коли оберти двигуна зростають, колодки відцентрового зчеплення взаємодіють із внутрішньою поверхнею барабана та приводять його в рух. Барабан передає обертання знімній зірці, а її зубці входять у зачеплення з ведучими ланками ланцюга. Стан обох деталей безпосередньо впливає на рух ланцюга: виражені канавки, деформація, пошкоджені зубці та надмірний люфт потребують перевірки привода й добору справних компонентів.

Барабан обертається на підшипнику, розташованому на приводному валу. Інструкція Husqvarna для моделей 340, 345 і 350 передбачає регулярне змащування цього підшипника якісним підшипниковим мастилом або моторною оливою, а також періодичний контроль барабана, центра зчеплення та пружин. Підшипник не слід вважати частиною цієї пропозиції: перед складанням перевірте його стан і наявність окремо.

Що перевірити перед вибором

• Модель пилки: деталь заявлена для Husqvarna 345 і Husqvarna 350; позначення моделі потрібно звірити безпосередньо на бензопилі, яку ремонтують.
• Тип привода: потрібне виконання під окрему знімну зірку, а не барабан із нерозбірним зубчастим вінцем.
• Параметри гарнітури: крок ланцюга, кількість зубців і профіль посадки зірки мають відповідати встановленим шині, ланцюгу та деталям привода.
• Посадкові розміри: до монтажу порівняйте діаметр, висоту, центральну посадку та розташування приводних елементів зі знятим барабаном.
• Стан суміжних деталей: перевірте підшипник, колодки й пружини зчеплення, фіксатори та привод оливного насоса, якщо він взаємодіє з барабаном.

Практичні особливості

• Знімний вінець дає змогу після спрацювання зубців обслужити зірочку окремо від справного барабана.
• Барабан і придатна до нього зірка постачаються як узгоджені частини позиції, тому окремо добирати вінець до цього барабана не потрібно.

Монтаж виконують на зупиненій та охололій пилці після зняття кришки, шини, ланцюга й деталей, що закривають привод. Під час розбирання враховують напрямок різьби зчеплення, визначений виробником конкретної пилки, та зберігають правильну послідовність шайб і фіксаторів. Після складання барабан має вільно обертатися без заїдань, зірка — правильно входити в зачеплення з ланцюгом, а гальмо ланцюга й система змащування повинні працювати штатно. Якщо конфігурація знятої деталі відрізняється, вибір слід проводити за фактичним виконанням пилки та сервісною документацією для її модифікації.
