Барабан зчеплення зі знімною зірочкою для Husqvarna 137/142 WOODMAN

Барабан зчеплення зі знімною зірочкою для Husqvarna 137/142

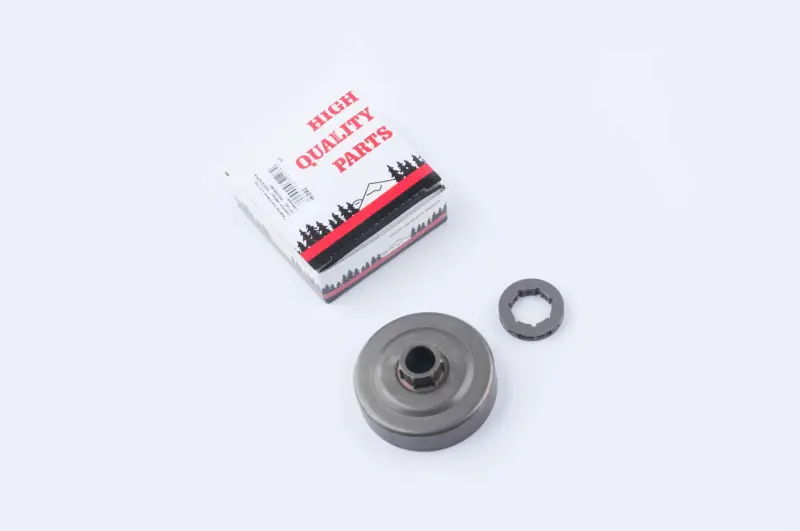

Барабан зчеплення WOODMAN призначений для бензопил Husqvarna 137 і 142. Деталь установлюється у приводі пиляльного ланцюга та передає обертання від відцентрового зчеплення до ведучої зірочки. До комплекту входять барабан і окрема знімна зірочка, тому ця конструкція відрізняється від виконання із зубцями, жорстко з’єднаними з барабаном.

Призначення та принцип дії

Після підвищення обертів відцентрове зчеплення контактує з внутрішньою поверхнею барабана і приводить його в рух. Установлена на посадковій частині барабана зірочка взаємодіє з хвостовиками ланок та переміщує ланцюг напрямною шиною. Від стану цих деталей залежать рівномірне передавання обертання, правильне зачеплення ланцюга та відсутність зайвих ударних навантажень на пиляльну гарнітуру.

Розбірна конструкція дає змогу обслуговувати привод з урахуванням стану кожної деталі. Якщо зношена лише знімна зірочка, її можна замінити окремо, залишивши справний барабан. Сам барабан потребує заміни за наявності вираженого вироблення внутрішньої поверхні, деформації, пошкодження посадкової частини або надмірного люфту. Одночасно перевіряють зчеплення й опору барабана: нова деталь не усуне шум чи биття, якщо причина міститься в суміжних компонентах.

Що перевірити під час підбору

• Модель пилки: виріб розрахований на Husqvarna 137 і Husqvarna 142; позначення моделі потрібно перевірити безпосередньо на бензопилі.
• Тип привода: потрібне виконання під окрему кільцеву зірочку, а не барабан із нерозбірним зубчастим вінцем.
• Посадкова конфігурація: форма центральної частини, профіль з’єднання із зірочкою та розташування фіксувальних деталей мають відповідати встановленому варіанту.
• Параметри гарнітури: знімну зірочку добирають узгоджено з ланцюгом і шиною. Крок, профіль зачеплення та кількість зубців не можна визначати лише за назвою моделі пилки.
• Стан суміжних деталей: перед складанням перевіряють зчеплення, опору барабана, кріпильні деталі та сам ланцюг на зношення чи пошкодження.

Коли потрібна заміна

Підставою для перевірки є помітне вироблення зірочки, нерівномірний рух ланцюга, ривки під час набору обертів, металевий шум із боку зчеплення, биття барабана або надмірний люфт посадки. Подальша робота зі зношеним зачепленням прискорює зношення ланцюга та може погіршити його рух шиною. Під час діагностики оцінюють увесь привод у зборі, адже подібні ознаки можуть бути спричинені не лише барабаном.

Установлення та перевірка після ремонту

Для доступу до барабана знімають кришку зчеплення і пиляльну гарнітуру; залежно від конструкції пилки подальше розбирання потребує спеціальних інструментів та знання порядку фіксації деталей. За відсутності відповідного досвіду встановлення варто доручити фахівцеві. Не можна складати привод із пошкодженими фіксаторами або із зірочкою, яка не відповідає ланцюгу.

Після монтажу перевіряють правильність посадки барабана та зірочки, вільне обертання без перекосу, входження ланцюга в зачеплення, його натяг і роботу гальма ланцюга. Перед запуском усі зняті деталі мають бути повернуті у штатне положення. Такий контроль допомагає виключити неправильне складання та переконатися, що привод готовий до нормальної роботи.

Модель WOODMAN підходить для ремонту бензопил Husqvarna 137/142, оснащуваних барабаном під знімну зірочку. Перед замовленням потрібно зіставити модель пилки, конструкцію старого барабана та параметри встановленої пиляльної гарнітури — це надійніше, ніж підбір лише за зовнішньою схожістю.
