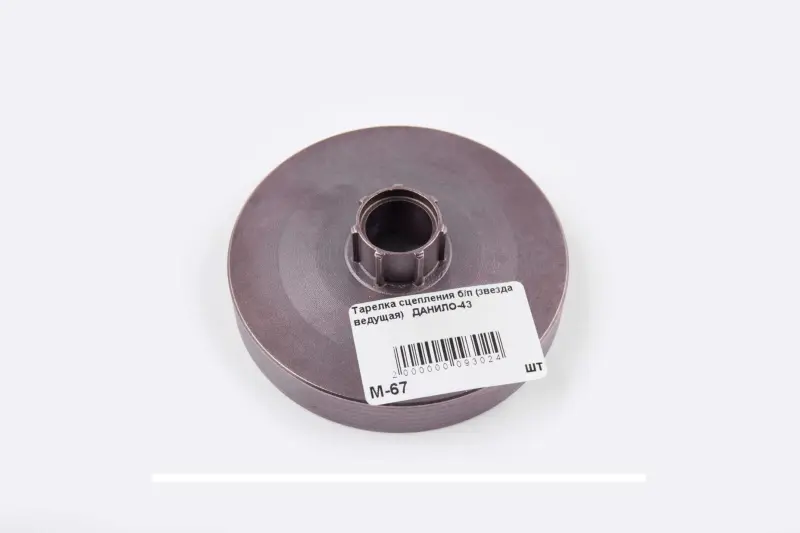

Тарілка зчеплення бензопили під знімну зірку для ДАНИЛО-43

Тарілка зчеплення під знімну зірку для бензопили ДАНИЛО-43

Деталь призначена для ремонту приводу пиляльного ланцюга бензопили ДАНИЛО-43. Тарілка, яку також називають барабаном зчеплення, працює разом із відцентровим зчепленням та ведучою зірочкою: після набору двигуном обертів вона приймає обертання від зчеплення, а встановлений на посадковій частині знімний вінець передає його ланцюгу. Така будова дає змогу обслуговувати привод без обов’язкової заміни всієї ланцюгової гарнітури після кожного зношення вінця.

Виконання розраховане саме на знімну ведучу зірочку. На відміну від суцільної тарілки, у якій зубчаста частина об’єднана з барабаном, тут вінець установлюється окремо на центральну посадкову втулку. Це принциповий критерій підбору: деталь не можна вибирати лише за зовнішнім діаметром або загальною подібністю. Вона має відповідати конструкції зчеплення ДАНИЛО-43, посадці на валу, формі центрального сполучення та способу фіксації встановлених деталей.

Що перевірити перед вибором

Перед замовленням зніміть кришку ланцюгової гарнітури та зіставте нову тарілку з демонтованою деталлю. Перевірка особливо потрібна, якщо бензопилу раніше ремонтували або на ній установлені компоненти іншої модифікації. Для правильної роботи барабана, вінця, ланцюга та шини їхні параметри мають бути узгоджені між собою.

• Модель пилки повинна відповідати позначенню ДАНИЛО-43.
• На старій тарілці має застосовуватися розбірна конструкція зі знімним ведучим вінцем, а не суцільна зубчаста зірочка.
• Зіставте форму та глибину центральної посадки, діаметр чаші, загальну висоту й розташування фіксувальних деталей.
• Крок установленого вінця має збігатися з кроком пиляльного ланцюга та веденої зірочки шини.
• Перевірте сумісність наявних шайби, стопора й опорної деталі обертання; їх наявність у комплекті з тарілкою не заявлена.

Коли потрібна заміна

Тарілку замінюють у разі тріщин або деформації чаші, значного вироблення внутрішньої поверхні, пошкодження центральної посадки чи помітного люфту після встановлення. Підставою для діагностики також є сторонній шум із боку зчеплення, нерівномірний рух ланцюга та ривки під час передавання обертів. Ці ознаки можуть стосуватися не лише барабана, тому під час розбирання потрібно одночасно оглянути зчеплення, знімний вінець, опору обертання, шайбу, стопор, ланцюг і шину.

Зношену ведучу зірочку не варто використовувати з новим ланцюгом: деталі перебувають у постійному зачепленні та впливають на зношування одна одної. Якщо чаша зберегла правильну геометрію і справну посадку, розбірна схема дає змогу окремо замінити вироблений вінець. У разі пошкодження самої тарілки встановлюють справну деталь, а стан інших компонентів оцінюють до складання.

Установлення та перевірка після ремонту

Роботи виконують на повністю зупиненій та охолодженій бензопилі. Після зняття кришки, ланцюга й шини очистьте зону зчеплення від тирси та забруднень. Установлюйте тарілку в тій самій орієнтації та послідовності, які передбачені конструкцією пилки: опорна деталь обертання, барабан, знімний вінець, шайба і стопор мають вільно зайняти свої місця без перекосу та примусового припасування. Зношений, деформований або послаблений фіксатор повторно не використовують.

До встановлення ланцюгової гарнітури перевірте вільне обертання тарілки та відсутність бічного перекосу. Після складання переконайтеся, що ланцюг правильно входить у зубці вінця, рухається шиною без заїдань і має потрібний натяг. Якщо розміри посадки не збігаються або барабан торкається сусідніх деталей, запускати пилку не можна: необхідно повторно перевірити модифікацію та набір сполучених компонентів.

Ця тарілка підходить для відновлення штатної розбірної схеми приводу бензопили ДАНИЛО-43. Точне зіставлення конструкції перед установленням допомагає уникнути неправильної посадки, прискореного зношення вінця та нерівномірного руху ланцюга.
