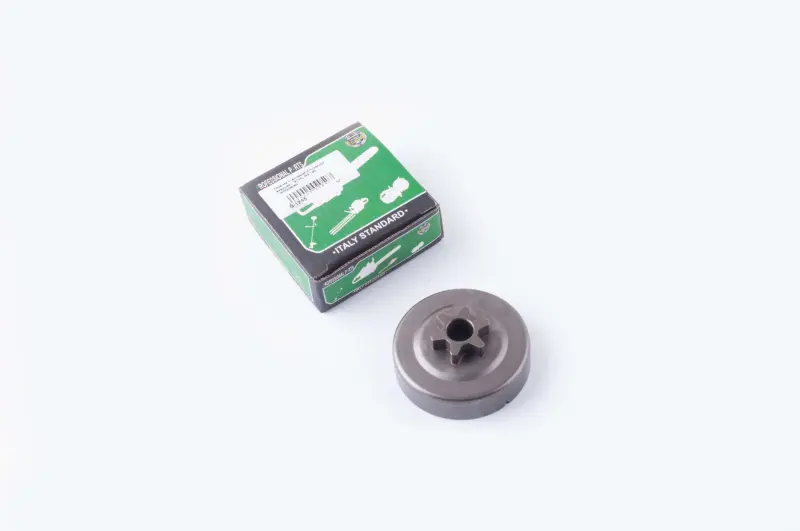

Чашка зчеплення з ведучою зірочкою WOODMAN для STIHL MS 170/180, 3/8″ P, 6 зубців

Чашка зчеплення WOODMAN для STIHL MS 170 і MS 180

Чашка зчеплення з інтегрованою ведучою зірочкою призначена для приводу пиляльного ланцюга на бензопилах STIHL MS 170 і MS 180. Деталь установлюється на колінчастому валу із зовнішнього боку відцентрового зчеплення. Коли двигун набирає оберти, колодки притискаються до внутрішньої поверхні чашки, розкручують її, а зубці зірочки передають рух ланцюгу. Після зниження обертів зчеплення розмикається, тому стан чашки впливає як на рух ланцюга під час пиляння, так і на його зупинку на холостому ходу.

У цій конструкції барабан і ведуча зірочка виконані як одна деталь. Зірочка має шість зубців і розрахована на ланцюгову гарнітуру з кроком 3/8″ P. Таке виконання застосовується у штатній конфігурації MS 170 і MS 180. Перед замовленням потрібно перевірити точне позначення пили та параметри встановленої гарнітури: після ремонту або переобладнання на конкретному екземплярі можуть стояти зірочка й ланцюг іншого виконання. Крок ланцюга, профіль ведучих ланок і форма посадки мають відповідати один одному.

Коли потрібна заміна

Зубці зірочки постійно контактують із ведучими ланками ланцюга та поступово отримують характерні канавки. Надто глибоке вироблення заважає ланкам вільно входити й виходити із зачеплення, збільшує навантаження на ланцюг та погіршує рівномірність його руху. Перевірити чашку варто за наявності виражених доріжок на зубцях, задирок, нерівномірного зношення, помітного люфту, утрудненого обертання або нетипового шуму з боку зчеплення. Під час огляду також оцінюють внутрішню поверхню барабана, з якою контактують колодки.

Для пил сімейства MS 170/180 виробник техніки рекомендує контролювати ведучу зірочку після використання двох ланцюгів або раніше, якщо глибина слідів зношення перевищує 0,5 мм. Почергове використання двох ланцюгів допомагає розподіляти вироблення рівномірніше. Установлювати новий ланцюг на сильно зношену зірочку небажано: зубці можуть прискорити зношення його ведучих ланок і порушити плавність руху по шині.

Що перевірити під час вибору

• Модель бензопили: деталь розрахована на STIHL MS 170 і MS 180; позначення моделі потрібно перевірити на самій пилі.
• Крок гарнітури: зірочка на шість зубців працює з ланцюгом 3/8″ P. Цей параметр має збігатися з ланцюгом і шиною.
• Виконання приводу: це цілісна чашка з інтегрованою зубчастою частиною, а не барабан під окремий змінний вінець.
• Посадка: перед монтажем порівнюють форму центрального отвору, зовнішній профіль, положення шайби та стопорного кільця зі знятою деталлю.
• Стан суміжних деталей: разом із чашкою перевіряють голчастий підшипник, шайбу, стопорне кільце, колодки зчеплення, ланцюг і шину.

Установлення та перевірка після ремонту

Роботи виконують на вимкненій охололій пилі. Спочатку знімають кришку зірочки, ланцюг і напрямну шину, потім стопорне кільце та шайбу. Чашка знімається з колінчастого вала разом із голчастим підшипником. Перед складанням посадкове місце й підшипник очищають, оглядають і змащують засобом, передбаченим інструкцією з обслуговування пили. Пошкоджений підшипник, деформоване стопорне кільце або шайбу повторно не встановлюють.

Після посадки чашку провертають приблизно на один повний оберт, щоб привід мастильного насоса ввійшов у зачеплення, а потім повертають шайбу та стопорне кільце. До запуску перевіряють вільне обертання, правильне положення ланцюга на зубцях і його натяг. Нова чашка усуває наслідки зношення лише за справних зчеплення, підшипника та ланцюгової гарнітури, тому комплексний огляд допомагає відновити рівномірне передавання обертання й уникнути передчасного вироблення нової зірочки.
