Барабан зчеплення з ведучою зіркою для Partner P350 WOODMAN

Барабан зчеплення з ведучою зіркою для Partner P350

Деталь WOODMAN призначена для ремонту приводу ланцюга бензопили Partner P350. Барабан установлюється у вузлі зчеплення та передає обертання на пиляльний ланцюг через вбудовану ведучу зірку. Коли зчеплення вмикається під час набору обертів, барабан починає обертатися, а зубці зірки входять у зачеплення з ведучими ланками ланцюга та переміщують його пазом шини.

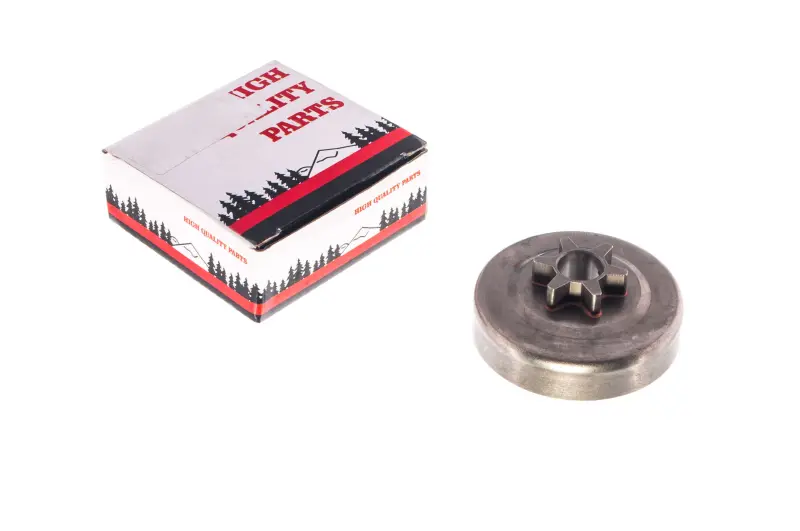

У цій конструкції зірка виконана як одне ціле з круглою чашкою барабана. На ній розташовано шість зубців. Таке виконання потрібно враховувати під час підбору: у разі критичного зношення зубців змінюють увесь барабан, а не окремий знімний вінець. Деталь належить саме до виконання для Partner P350; подібна зовнішність барабанів інших бензопил не підтверджує їхньої взаємозамінності.

Коли потрібна заміна

Ведуча зірка постійно контактує з хвостовиками ланцюга та поступово зношується. Перевірити барабан варто при появі виразних канавок на зубцях, помітної деформації, нерівномірного руху ланцюга або стороннього шуму з боку зчеплення. Причина таких ознак може бути й в інших деталях гарнітури, тому перед ремонтом оглядають ланцюг, шину, посадку барабана та сусідні компоненти.

Не слід оцінювати стан зірки лише за тим, чи продовжує пила різати. Зношений профіль зубців уже може порушувати нормальне зачеплення з ведучими ланками. Після зняття кришки корисно очистити місце встановлення та перевірити зубці по всьому колу: локальне вироблення також є підставою для заміни.

Що перевірити під час підбору

• Модель пилки: ця позиція розрахована на Partner P350.
• Тип конструкції: круглий барабан із вбудованою незнімною ведучою зіркою.
• Кількість зубців: зірка має шість зубців.
• Посадкове виконання: порівняйте форму центральної частини, загальну геометрію та взаємне розташування деталей зі знятим барабаном.
• Ланцюгова гарнітура: ведучі ланки ланцюга мають правильно входити між зубцями зірки та вільно переміщуватися пазом шини.

Крок ланцюга, точні посадкові розміри та наявність голчастого підшипника в наборі потрібно визначати окремо за конфігурацією конкретної пилки й старої деталі. Ці параметри не можна добирати приблизно: однакове модельне позначення на пилці не виключає відмінностей між модифікаціями та раніше встановленими компонентами.

Установлення та перевірка після ремонту

Перед розбиранням двигун повністю зупиняють і дають механізму охолонути. Для доступу знімають кришку зчеплення, ланцюг і шину в порядку, передбаченому конструкцією Partner P350. Посадкове місце очищають від тирси та забруднень, після чого оглядають сполучені поверхні. Новий барабан має встановлюватися без перекосу та обертатися без заїдань.

Під час зворотного складання ланцюг укладають навколо ведучої зірки, його хвостовики заводять у паз шини, а потім регулюють натяг. До запуску ланцюг обережно прокручують вручну відповідним інструментом, перевіряючи рівномірність руху та правильне входження ланок між зубцями. Після встановлення кришки й остаточного регулювання ланцюг не повинен провисати під шиною або бути надмірно натягнутим.

Барабан зчеплення WOODMAN підійде для планового відновлення приводу Partner P350, якщо модель, вбудована шестизуба зірка та посадкова конфігурація збігаються з демонтованою деталлю. Точне порівняння перед монтажем допомагає уникнути несумісності та повернути ланцюговій гарнітурі правильне зачеплення.
