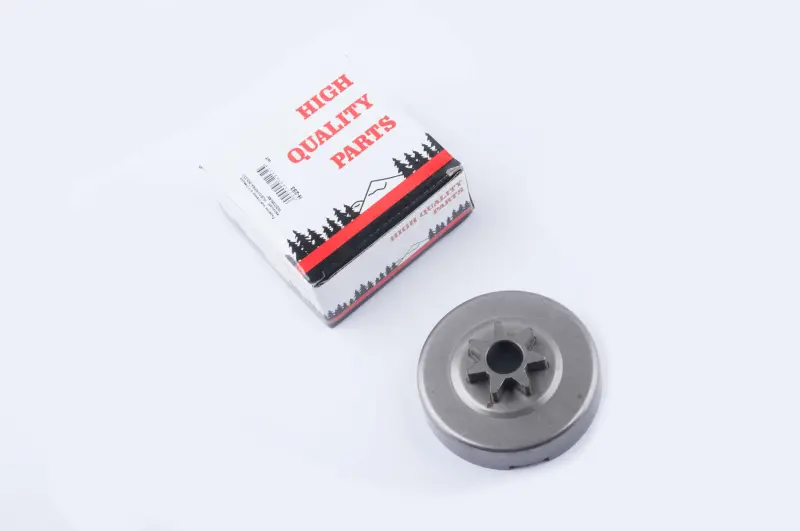

Барабан зчеплення з ведучою зіркою WOODMAN для Husqvarna 365/372

Барабан зчеплення з ведучою зіркою WOODMAN для Husqvarna 365/372

Деталь призначена для ремонту приводу ланцюга бензопил Husqvarna 365 і 372. Барабан встановлюється у вузлі зчеплення та приймає обертання після спрацьовування відцентрового механізму. Інтегрована ведуча зірка входить у зачеплення з хвостовиками ланцюга й переміщує його напрямною шиною. Від стану цієї деталі безпосередньо залежать рівномірність руху ланцюга та правильне передавання обертів від двигуна до різальної гарнітури.

Призначення та конструкція

Тарілчастий корпус і ведуча зірка утворюють єдину деталь. Така конструкція належить до типу spur sprocket: зубчаста частина не відокремлюється від барабана. Якщо канавки на зубцях стали помітно глибокими, з’явилися відколи, деформація чи інші ознаки надмірного зношення, барабан замінюють повністю. Разом із ним варто перевірити стан зчеплення та суміжних деталей, адже несправності біля місця встановлення можуть прискорити зношування нової запчастини.

Під час роботи колодки зчеплення під дією обертів притискаються до внутрішньої поверхні барабана та передають йому обертання. Далі ведуча зірка приводить у рух пиляльний ланцюг. Зношений профіль зубців порушує його правильну посадку: рух стає менш рівномірним, можуть виникати сторонній шум і ривки. Тривала експлуатація з виробленою зіркою додатково навантажує хвостовики ланцюга та негативно впливає на стан усієї різальної гарнітури.

Що перевірити під час добору

• Модель бензопили. Позиція розрахована на Husqvarna 365 і 372, проте перед замовленням потрібно врахувати конкретну модифікацію та виконання встановленого приводу.
• Тип зірочки. Ця версія має вбудовану ведучу зірку. Її не слід плутати з барабаном, розрахованим на окремий знімний вінець.
• Параметри ланцюга. Крок ланцюга та кількість зубців мають відповідати попередній деталі й установленій різальній гарнітурі.
• Посадкові розміри. Порівняйте діаметр центрального отвору, висоту корпусу, глибину чаші та розташування фіксувальних деталей зі знятим барабаном.
• Стан суміжних компонентів. До складання перевірте підшипник, шайбу, стопор, колодки зчеплення, ланцюг і шину; деталі з вираженим виробленням потрібно обслужити або замінити.

Рекомендації зі встановлення та обслуговування

Заміну виконують на вимкненій і повністю охололій бензопилі після зняття різальної гарнітури та кришки зчеплення. Посадкове місце очищають від тирси, забруднень і залишків старого мастила, а потім перевіряють свободу обертання та відсутність пошкоджень. Барабан має встановлюватися без перекосу й заклинювання, а штатні шайби та фіксатор повертають у послідовності, передбаченій виробником. Після складання ланцюг натягують відповідно до інструкції бензопили та вручну перевіряють його вільний рух шиною.

Підшипник між валом і барабаном потребує регулярного змащування відповідним засобом. В інструкціях Husqvarna також зазначено, що ступінь зношення ведучої зірки слід контролювати періодично та замінювати її за надмірного вироблення; під час установлення нового ланцюга стан зірки перевіряють особливо ретельно. Новий ланцюг на сильно зношених зубцях швидко втрачає правильну форму сполучення, тому ланцюг, шину та привод оцінюють як взаємопов’язаний комплект.

Барабан WOODMAN доречний для планового ремонту, коли штатна зірка зношена, пошкоджена або спричиняє нестабільний рух ланцюга. Точна перевірка моделі пилки, типу приводу, кроку ланцюга, числа зубців і посадкової геометрії допомагає вибрати належну версію та відновити нормальне передавання обертання без несумісності між деталями.
