Барабан зчеплення з ведучою зірочкою WOODMAN для Husqvarna 137/142

Барабан зчеплення WOODMAN для Husqvarna 137 і 142

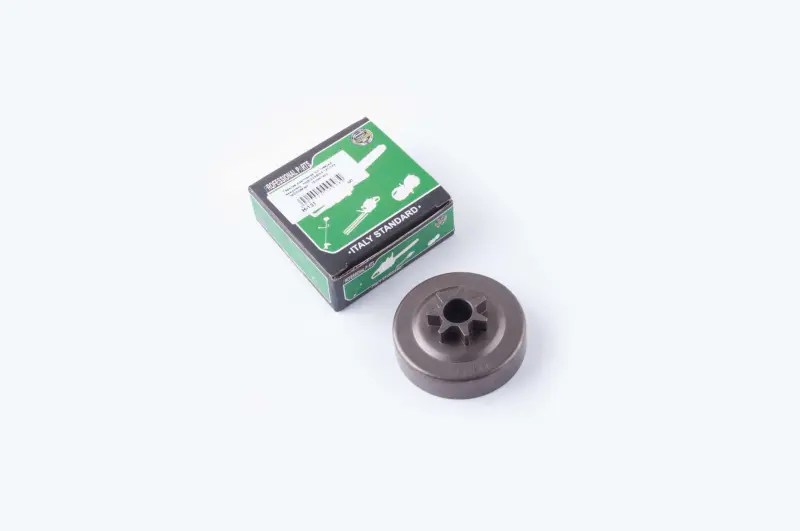

Деталь поєднує чашку зчеплення та ведучу зірочку бензопили. Вона приймає обертання після спрацювання відцентрового зчеплення й передає його пиляльному ланцюгу, який рухається напрямною шиною. Таке виконання застосовується під час ремонту приводу ланцюгової гарнітури бензопил Husqvarna 137 і 142.

Призначення та будова

Внутрішня поверхня барабана взаємодіє з колодками зчеплення, а зубці ведучої зірочки входять у зачеплення з ведучими ланками ланцюга. Після збільшення обертів двигуна зчеплення приводить барабан у рух, і зірочка переміщує ланцюг уздовж шини. Від стану цієї деталі залежать рівномірність передавання крутного моменту та правильне проходження ланцюга через зону приводу.

Зірочка є частиною барабана, тому за критичного зношення зубців деталь замінюють у зборі. Цим вона відрізняється від розбірних конструкцій під окремий вінець. Барабан WOODMAN призначений саме для бензопил Husqvarna 137 та Husqvarna 142; сумісність з іншими моделями потребує окремої перевірки.

Що перевірити під час добору

Однієї зовнішньої схожості недостатньо. Перед замовленням зіставте модель і модифікацію бензопили, виконання старого барабана, посадкову частину, глибину чашки, розташування зірочки та загальну геометрію деталі. Окремо перевірте крок установленого ланцюга й кількість зубців попередньої зірочки: ланцюг, шина та ведуча зірочка мають належати до узгодженої гарнітури.

• Модель техніки: Husqvarna 137 або Husqvarna 142.
• Тип конструкції: барабан із вбудованою ведучою зірочкою, а не виконання під окремий знімний вінець.
• Ланцюгова гарнітура: крок ланцюга має відповідати зірочці та шині.
• Посадка: порівнюються діаметр центрального отвору, робоча глибина й положення деталі відносно зчеплення.
• Суміжні деталі: перед складанням перевіряються стан зчеплення, підшипника барабана, ланцюга та напрямної шини.

Коли потрібна заміна

Підставою для перевірки є виражені канавки й нерівномірне спрацювання зубців, помітний люфт, ривки ланцюга, сторонній шум у зоні зчеплення або нестабільний рух ланцюга за правильно відрегульованого натягу. Зношена зірочка погіршує зачеплення з ведучими ланками та прискорює спрацювання ланцюга і паза шини. Пошкоджений барабан не відновлюють виправленням зубців: його замінюють після огляду всієї ланцюгової гарнітури.

Ведучу зірочку потрібно регулярно оглядати та оновлювати за надмірного зношення. Під час установлення нового ланцюга стан барабана перевіряють обов’язково: поєднання нового ланцюга із сильно виробленою зірочкою спричиняє неправильний контакт і швидке виникнення зносу. Якщо ланцюг уже працював із пошкодженою зірочкою, огляньте його ведучі ланки та паз шини до подальшого використання.

Установлення та обслуговування

Перед розбиранням двигун повністю зупиняють, ковпачок свічки запалювання знімають, а роботи з ланцюгом виконують у захисних рукавицях. Після зняття кришки, шини й ланцюга очищають зону зчеплення та перевіряють суміжні деталі. Голчастий підшипник барабана оглядають, очищають і змащують відповідно до настанови бензопили; наявність підшипника в наборі з цією позицією не передбачається.

Після складання ланцюг має правильно розташовуватися на зірочці та в пазу шини, а його натяг регулюють за інструкцією Husqvarna. До початку пиляння перевірте вільне переміщення ланцюга вручну за зупиненого двигуна, надійність кріплення кришки та роботу системи змащування гарнітури. Правильний добір барабана і спільне обслуговування ланцюга, шини та підшипника допомагають відновити рівномірне передавання обертання без зайвого навантаження на привод.
