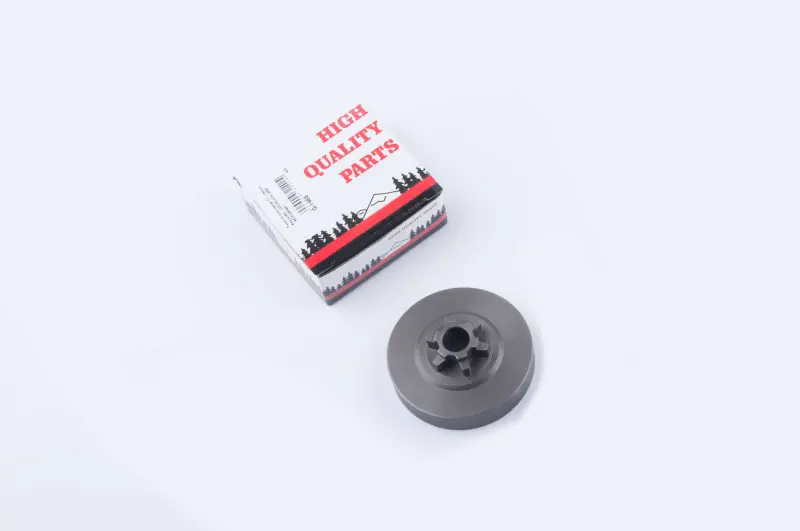

Тарілка зчеплення з ведучою зірочкою для бензопили Goodluck GL3800 WOODMAN

Тарілка зчеплення з ведучою зірочкою для Goodluck GL3800

Деталь WOODMAN призначена для обслуговування приводу пиляльного ланцюга бензопили Goodluck GL3800. Тарілка працює у складі відцентрового зчеплення та передає обертання на ведучу зірочку, зубці якої взаємодіють із ведучими ланками ланцюга. Завдяки цьому після набору двигуном потрібних обертів ланцюг починає рухатися по шині, а на холостому ходу привод не повинен постійно захоплювати різальну гарнітуру.

Конструкція поєднує чашоподібну тарілку та ведучу зірочку в одній деталі. Внутрішня частина тарілки є робочою поверхнею для колодок зчеплення, а центральна посадкова зона встановлюється на передбачене пилою місце. Справний стан цієї деталі важливий для рівномірного передавання обертання: зубці мають вести ланцюг без заклинювання, а тарілка — обертатися без вираженого биття та стороннього шуму.

Коли потрібна заміна

Тарілку із зірочкою перевіряють у разі появи ривків ланцюга, незвичного шуму з боку зчеплення, помітного люфту або утрудненого обертання. Підставою для заміни також є вироблені канавки на зубцях, відколи, деформація чаші чи сліди перегрівання. Експлуатація зношеної ведучої зірочки прискорює зношування ланцюга та шини, оскільки ведучі ланки проходять по зубцях нерівномірно. Новий ланцюг також не варто використовувати з істотно виробленою зірочкою: сполучені деталі мають працювати без розбіжності профілів та ударних навантажень.

Перед придбанням слід визначити причину несправності. Ривки можуть бути пов’язані не лише з тарілкою, а й із неправильним натягом ланцюга, станом шини, підшипника, деталей зчеплення або кріплення. Якщо тарілка має помітний радіальний люфт, потрібно перевірити посадкову зону та опору, а не обмежуватися оцінюванням зубців. Такий огляд допомагає усунути джерело проблеми й не спричинити передчасного зношування нової деталі.

Як перевірити сумісність

Основний орієнтир для цієї позиції — бензопила Goodluck GL3800 та виконання тарілки з ведучою зірочкою. Однієї зовнішньої подібності недостатньо: перед установленням порівняйте зняту деталь за загальною формою, зовнішнім діаметром і глибиною чаші, діаметром центральної посадки, розташуванням упорних поверхонь, кількістю зубців та кроком ланцюга. Профіль зірочки повинен відповідати ланцюгу, що використовується, інакше ведучі ланки не зможуть правильно входити між зубцями.

Позначення моделі пили краще перевірити на самій техніці або в її експлуатаційній документації. Бензопили близької потужності та зі схожим корпусом можуть мати різні варіанти приводу. Якщо інструмент раніше ремонтували або різальну гарнітуру змінювали на інше виконання, додатково зіставте нову тарілку зі знятою. Точні розміри, кількість зубців і крок у даних цієї позиції не зазначені, тому ці параметри потрібно визначити до монтажу.

Установлення та перевірка після ремонту

Обслуговування виконують за повністю зупиненого двигуна. Перед розбиранням знімають бічну кришку, ланцюг і шину в порядку, передбаченому настановою конкретної пили. Після демонтажу тарілки очищують посадкову ділянку та перевіряють стан сполучених деталей: колодок і пружин зчеплення, опори тарілки, шайб та фіксатора. Пошкоджені або істотно зношені сусідні деталі можуть спричинити люфт, перегрівання чи биття навіть із новою тарілкою.

Під час складання тарілка повинна вільно займати штатне положення без перекосу та примусового припасування. Ланцюг укладають на шину й зірочку в правильному напрямку, після чого регулюють натяг відповідно до настанови бензопили. До початку повноцінної роботи перевіряють вільний хід ланцюга за вимкненого двигуна, надійність фіксації кришки та відсутність заїдань. Після короткого пробного запуску доцільно повторно проконтролювати натяг і переконатися, що з боку зчеплення немає зайвого шуму чи нагрівання.

Ця тарілка підходить для планового ремонту Goodluck GL3800, коли штатна ведуча зірочка отримала помітне вироблення або чашоподібна частина пошкоджена. Точний добір за моделлю, геометрією посадки та параметрами ланцюга дає змогу відновити коректну спільну роботу зчеплення, зірочки, ланцюга й напрямної шини.
