Чашка зчеплення мотокоси 7T

Чашка зчеплення мотокоси 7T

Деталь призначена для ремонту привода бензинової мотокоси або тримера із семишліцьовим з'єднанням. Чашка встановлюється у вузлі зчеплення та приймає обертання, яке далі передається на приводний вал штанги. Її обирають у разі пошкодження штатної деталі, зношення посадкового профілю, деформації корпусу або появи відчутного люфту в з'єднанні.

Призначення та конструкція

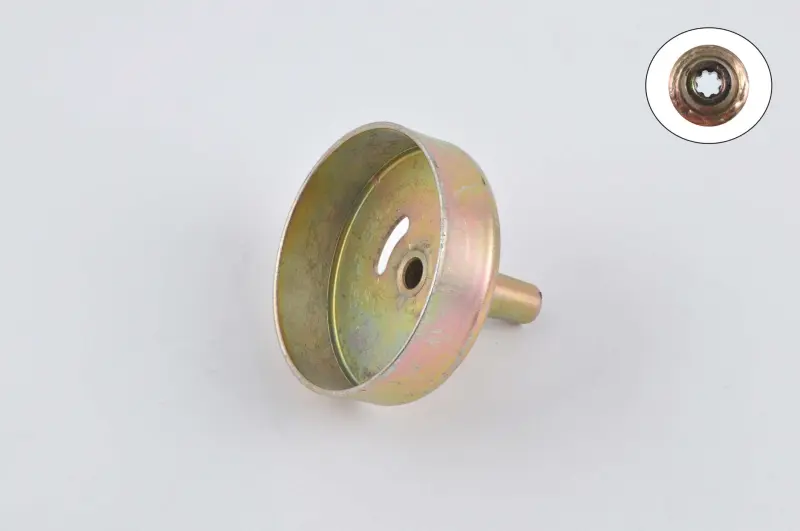

Виріб має форму чашки з циліндричним хвостовиком. Усередині хвостовика розташований посадковий отвір із профілем 7T, тобто під вал із сімома шліцами. Така конфігурація повинна точно відповідати приводній частині: кількість виступів є обов'язковою, проте не єдиною умовою сумісності.

Внутрішня порожнина чашки взаємодіє з механізмом зчеплення, а шліцьовий хвостовик з'єднує її з приводом штанги. Під час збільшення обертів двигуна обертання передається через цю деталь до вала, а далі — до встановленого різального оснащення. Тому стан внутрішньої поверхні, хвостовика та посадкового профілю впливає на відсутність зайвого люфту й правильне складання привода.

Що перевірити перед вибором

• Кількість шліців: штатний вал повинен мати з'єднання 7T. Варіанти з іншою кількістю шліців, квадратною посадкою або відмінною формою профілю не підходять.
• Розмір посадки: порівняйте діаметр і глибину шліцьового отвору зі знятою чашкою. Однакове позначення 7T не виключає конструктивних відмінностей між мотокосами.
• Габарити корпусу: зіставте зовнішній діаметр, глибину чаші, загальну висоту та довжину хвостовика. Деталь має розміщуватися в корпусі без контакту з нерухомими частинами.
• Розташування отворів: перевірте центральний отвір і додатковий видовжений проріз відносно старої деталі.
• Схему складання: порівняйте спосіб фіксації, розміщення шайб, втулок та інших сполучених деталей конкретної мотокоси.

Підбирати чашку лише за потужністю двигуна або поширеною назвою моделі недостатньо. У мотокос подібного класу можуть застосовуватися різні приводні вали та варіанти зчеплення. Найнадійніший спосіб — зняти попередню деталь, очистити її та послідовно порівняти форму, усі посадкові розміри й конфігурацію 7T.

Коли потрібна заміна

Огляд потрібен, якщо в зоні зчеплення з'явився металевий шум, привод вмикається з ударами, різальне оснащення обертається нестабільно або між чашкою та валом відчувається люфт. Підставою для заміни є зірвані чи помітно зношені шліци, тріщини, деформація чаші, пошкодження хвостовика та виражене спрацювання внутрішньої поверхні. Перед монтажем слід перевірити вал і сполучені деталі: нова чашка не усуне люфт, якщо пошкоджений відповідний профіль.

Рекомендації зі встановлення

Монтаж виконують на вимкненому й повністю охололому двигуні після від'єднання свічкового ковпачка. Посадкове місце очищають від забруднень і залишків зношення, після чого перевіряють, чи вільно чашка суміщається зі шліцами без перекосу та надмірного зусилля. Запресовувати невідповідний профіль не можна: це може пошкодити нову деталь і приводний вал.

Під час складання зберігають початкове розташування кріплення, шайб і втулок, передбачене конструкцією конкретного тримера. Після монтажу чашка повинна обертатися співвісно, не торкатися корпусу та не мати ненормального радіального люфту. Перед повноцінною роботою доцільно коротко перевірити привод на малих обертах. Чашка 7T підходить для ремонту лише після підтвердження семишліцьової посадки та збігу решти геометричних параметрів зі штатною деталлю.
