Тарілка варіатора мотокоси 4T

Тарілка варіатора мотокоси 4T

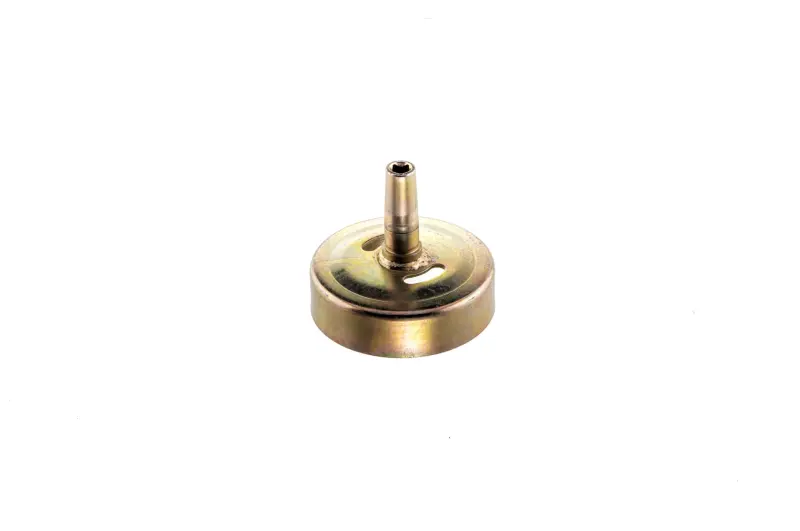

Деталь призначена для обслуговування зчеплення бензинової мотокоси або тримера з позначенням 4T. Вона має форму чашоподібного барабана з центральною трубчастою частиною та бере участь у передаванні обертання від зчеплення до приводного вала. Коли оберти двигуна зростають, колодки відцентрового зчеплення розходяться й контактують із внутрішньою поверхнею барабана. Після цього обертання передається далі до привода різального обладнання. За зниження обертів контакт припиняється, тому оснащення не повинно постійно рухатися на холостому ходу.

Коли потрібна заміна

Тарілку перевіряють у разі ривків під час набору обертів, затримки ввімкнення різального оснащення, прослизання, стороннього звуку з боку зчеплення або помітного люфту привода. Причина таких ознак не завжди полягає лише в барабані: разом із ним потрібно оглянути колодки, пружини, опори, приводний вал і деталі корпусу. Заміна доцільна за вираженого вироблення контактної поверхні, деформації чаші, пошкодження центральної посадкової частини або люфту, який порушує рівномірне обертання.

Продовжувати роботу з деформованою чи сильно зношеною тарілкою не варто. Нерівномірний контакт із колодками супроводжується ударами та нагріванням, а обертання може передаватися із затримкою або прослизанням. Нова деталь допомагає відновити штатну взаємодію компонентів зчеплення за умови, що інші сполучені частини справні та правильно встановлені.

Як перевірити сумісність

Позначення 4T звужує сферу застосування, проте саме по собі не підтверджує встановлення на будь-яку чотиритактну мотокосу. У різних двигунів і модифікацій відрізняються геометрія барабана, діаметр і глибина чаші, довжина центральної частини, спосіб з’єднання з приводом, розташування опор і розміри посадкових місць. Тому тарілку добирають за конструкцією демонтованої деталі та параметрами конкретної мотокоси.

• Зіставте зовнішній діаметр і глибину чашоподібної частини.
• Перевірте діаметр, довжину та виконання центральної трубки.
• Порівняйте форму з’єднання з приводним валом і кількість сполучних граней або шліців, якщо вони передбачені конструкцією вашої техніки.
• Переконайтеся, що тарілка вільно розміщується в корпусі та відповідає положенню колодок зчеплення.
• Враховуйте модель двигуна, варіант привода й будову штанги, а не лише позначення 4T.

Порівняння зручно проводити ще до демонтажу старої деталі: зафіксуйте її основні розміри та положення відносно корпусу, а після зняття перевірте всі посадкові поверхні. Якщо стара тарілка зруйнована або відсутня, орієнтуйтеся на технічну документацію саме до моделі двигуна й мотокоси. Деталі зі схожим зовнішнім виглядом можуть мати різні посадки та не є взаємозамінними без перевірки.

Установлення та перевірка після ремонту

Монтаж виконують на зупиненому й охолодженому двигуні, унеможлививши випадковий запуск. Перед складанням очищають зону зчеплення від забруднень та оглядають сполучені деталі. Тарілка має встановлюватися без перекосу й надмірного зусилля. Спосіб фіксації, порядок розміщення шайб, втулок, підшипників і кріплень зберігають відповідно до будови конкретної моделі; випадкова зміна положення цих компонентів може вплинути на осьовий проміжок.

Після складання спочатку вручну перевірте вільне й рівномірне обертання, відсутність контакту з корпусом і ненормального люфту. Перший запуск проводять без навантаження, контролюючи поведінку різального оснащення на холостому ходу та під час плавного підвищення обертів. Якщо залишаються ривки, сильне нагрівання, шум або постійне обертання оснащення, використання припиняють і повторно перевіряють зчеплення, привод та правильність складання. Такий порядок допомагає встановити тарілку варіатора 4T без пошкодження сполучених деталей і перевірити коректну роботу привода до повного навантаження.
