Передній дисковий гальмівний супорт Honda DIO/TACT, однопоршневий WZDCY

Передній дисковий гальмівний супорт Honda DIO/TACT WZDCY

Однопоршневий супорт призначений для переднього дискового гальма скутерів сімейств Honda DIO і TACT за умови збігу виконання гальмівної системи та монтажних параметрів. Деталь сприймає тиск гальмівної рідини й створює зусилля для притискання колодок до диска. Таке виконання використовують для відновлення штатної роботи гальма, якщо корпус пошкоджений, поршень закис, ущільнення втратило герметичність або рухомі з’єднання старого супорта мають критичний знос.

Призначення та конструкція

У корпусі розташований один робочий поршень. Після натискання на гальмівну ручку тиск рідини переміщує поршень, а колодки охоплюють диск з обох боків і створюють гальмівне зусилля. Коли ручку відпускають, тиск зменшується, тому справний механізм не повинен постійно утримувати диск. Вільне переміщення поршня та правильне положення колодок особливо важливі для рівномірної роботи переднього гальма.

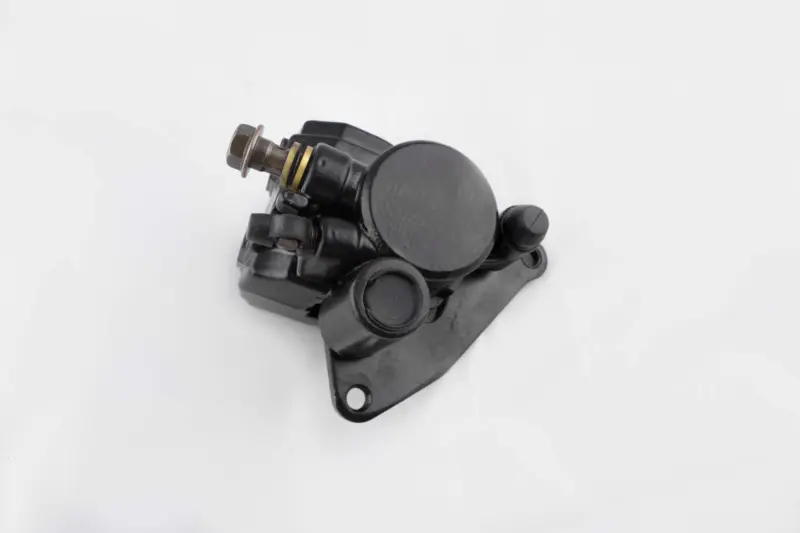

Супорт має чорний колір і монтажну частину з двома кріпильними отворами. На корпусі передбачені приєднання гальмівної магістралі та штуцер для видалення повітря з гідравлічної системи. Таке компонування дає змогу встановити деталь на штатне місце, під’єднати шланг і прокачати систему після монтажу. Точні розміри отворів, міжосьова відстань і параметри різьбових з’єднань у доступних даних не зазначені, тому їх потрібно зіставити зі знятою деталлю.

Що перевірити під час вибору

• Модель і модифікацію скутера. Позначення DIO і TACT охоплюють різні покоління техніки, тому самої назви сімейства недостатньо для остаточного підбору.
• Місце встановлення. Цей супорт розрахований на переднє дискове гальмо; його не використовують для довільної заміни заднього супорта або деталі барабанного механізму.
• Кріплення. Порівняйте відстань між отворами, положення монтажної пластини та розташування корпусу відносно гальмівного диска.
• Підключення магістралі. Перевірте бік підведення шланга, тип приєднання та доступність штуцера після встановлення на вилку.
• Колодки й диск. Форма посадкових місць для колодок, товщина диска та проміжок усередині супорта мають відповідати штатній конфігурації скутера.

Монтаж і перевірка після ремонту

Перед установленням варто оглянути гальмівний диск, колодки, шланг і кріплення. Зношені або забруднені колодки можуть погіршити результат ремонту навіть зі справним новим супортом. Робочі поверхні диска та фрикційні накладки мають залишатися чистими, без гальмівної рідини й мастильних матеріалів. Кріплення затягують відповідно до вимог сервісної документації конкретної модифікації Honda.

Після приєднання магістралі систему заповнюють гальмівною рідиною, передбаченою для скутера, і ретельно видаляють із неї повітря. Далі перевіряють герметичність з’єднання, хід ручки, переміщення поршня та звільнення диска після відпускання гальма. Колесо повинно обертатися без постійного сильного затискання, а під час натискання колодки мають упевнено охоплювати диск. Перед початком експлуатації також перевіряють надійність кріплення супорта та відсутність контакту його корпусу з диском або колесом.

Заміна супорта доцільна, коли поршень підклинює, біля ущільнення з’являється витік, напрямні мають помітний знос або корпус пошкоджений і відновлювати стару деталь недоцільно. Для точного замовлення зіставте старий супорт із WZDCY за формою корпусу, двома точками кріплення, розташуванням гальмівного шланга, штуцера та посадкових місць колодок. Такий підхід допомагає врахувати відмінності між версіями Honda DIO і TACT та уникнути встановлення деталі з невідповідною геометрією.
