Ручний стартер у зборі WOODMAN для бензопили MS 180

Ручний стартер WOODMAN для бензопили MS 180

Стартер у зборі призначений для запуску двигуна бензопили серії MS 180 зі звичайним шнуровим пусковим механізмом. Під час витягування руків’я шнур обертає барабан, а зачеплення стартера передає рух на пускову частину двигуна. Після відпускання руків’я зворотна пружина змотує шнур назад і готує механізм до наступного ривка.

Виконання у зборі зручне для ремонту, коли пошкоджено не одну деталь, а відразу кілька частин штатного стартера: корпус, барабан, пружину, шнур, руків’я або механізм зачеплення. Установлення зібраної деталі усуває потребу переносити зі зношеного корпусу весь внутрішній механізм і заново вкладати зворотну пружину. Це практичне рішення після появи тріщин, обриву шнура разом із пошкодженням барабана, втрати зачеплення або відмови автоматичного повернення руків’я.

Конструкція та призначення

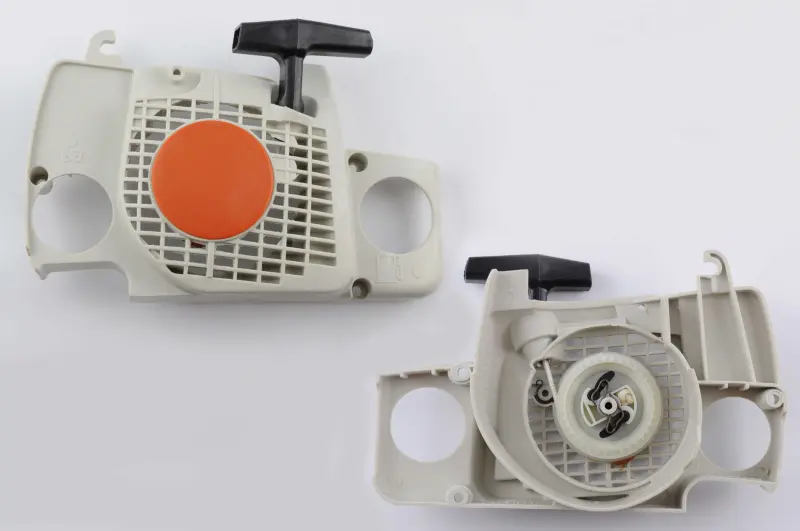

Стартер поєднує зовнішній корпус із вентиляційною решіткою, шнуровий барабан, зворотний механізм і Т-подібне руків’я. Корпус закриває пусковий бік бензопили та є основою для розміщення деталей ручного запуску. Круглі монтажні зони по краях відповідають розташуванню кріплень на корпусі пили, а внутрішній привід взаємодіє з відповідною частиною пускового механізму.

Справний стартер має вільно віддавати шнур під час рівномірного витягування, передавати обертання без пропусків і повністю повертати руків’я після відпускання. Заміна потрібна, якщо шнур не втягується, барабан заклинює, руків’я залишається у витягнутому положенні, зачеплення прослизає або корпус уже неможливо надійно закріпити. Сторонній тріск, перекіс барабана та помітний люфт також вимагають перевірки всіх сполучених деталей до монтажу нової частини.

Що перевірити перед вибором

• Модель бензопили. Деталь добирається для серії MS 180; позначення моделі потрібно звірити безпосередньо на техніці, що ремонтується.
• Тип системи запуску. Звичайний зворотний стартер і виконання ErgoStart/Easy2Start мають різну внутрішню будову. Ця позиція призначена для стандартного шнурового запуску, тому різновид пили слід визначити до замовлення.
• Форма корпусу. Зіставте контур, вентиляційну решітку, круглі бічні зони та розташування всіх точок кріплення зі знятою деталлю.
• Бік зачеплення. Порівняйте форму барабана і приводу з відповідною частиною на бензопилі: механізм повинен входити в зачеплення вільно, без перекосу та примусового притискання.
• Стан сполучених частин. Перед монтажем переконайтеся, що відповідний механізм на пилі не деформований, вільно рухається та не має обламаних ділянок.

Установлення та первинна перевірка

Перед установленням приберіть із посадкової зони уривки старого шнура та інші забруднення, після чого сумістіть стартер із передбаченими точками кріплення. Корпус має прилягати рівно, без щілин і внутрішнього напруження. Не можна стягувати кріпленням отвори, які не збігаються: таке положення спричиняє перекіс барабана, ускладнює повернення шнура та може пошкодити пластикові посадкові місця.

Після закріплення кілька разів повільно витягніть руків’я, не доводячи шнур до різкого упору. Хід має бути плавним, зачеплення — послідовним, а шнур — повертатися всередину без провисання. Лише після цієї перевірки можна переходити до звичайного запуску двигуна. Не відпускайте руків’я у крайньому витягнутому положенні та не дозволяйте йому вдарятися об корпус: контрольоване повернення зменшує навантаження на шнур, барабан і пружину.

Стартер WOODMAN підходить для відновлення штатного ручного запуску бензопили MS 180, якщо збігаються різновид пускової системи, геометрія корпусу, точки кріплення та привід зачеплення. Точне зіставлення цих ознак зі знятою деталлю допомагає уникнути встановлення несумісного варіанта та повернути механізму нормальний хід.
