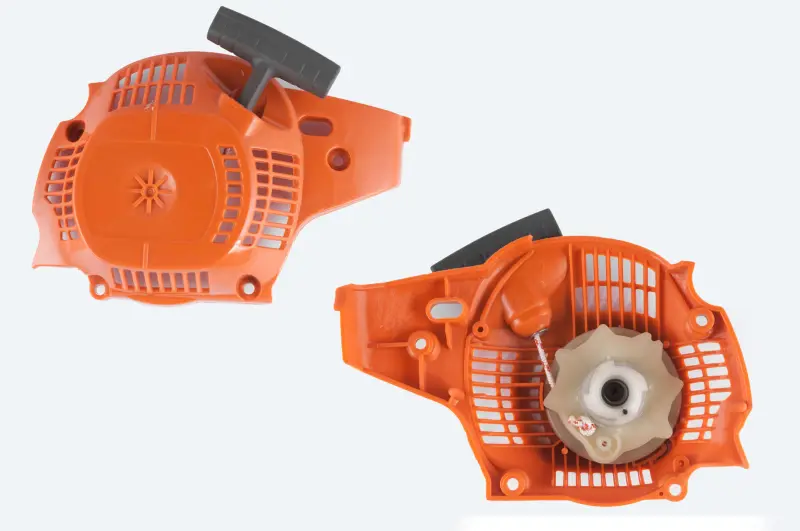

Стартер бензопили Husqvarna 236 у зборі WOODMAN

Стартер у зборі для бензопили Husqvarna 236

Ручний стартер WOODMAN призначений для відновлення системи запуску бензопили Husqvarna 236. Під час витягування руків’я шнур обертає пусковий шків, механізм зачеплення передає зусилля на двигун, а поворотна пружина після відпускання змотує шнур назад. Виконання у зборі підходить для ремонту, коли потрібно замінити не одну внутрішню деталь, а весь стартерний механізм разом із його корпусом.

Конструкція та призначення

Стартер об’єднує корпус, шків, поворотну пружину, пусковий шнур, руків’я та деталі зачеплення. Корпус має вентиляційні прорізи й одночасно виконує функцію зовнішньої кришки відповідного боку бензопили. З боку встановлення розташований шків із центральною посадковою частиною та механізмом, який під час ривка має з’єднуватися з відповідними деталями двигуна. Після запуску й відпускання руків’я шнур повинен вільно повертатися всередину без провисання та заклинювання.

Заміна стартера у зборі доречна в разі пошкодження корпусу або кріпильних місць, обриву чи значного стирання шнура, поломки руків’я, несправності поворотної пружини, зношення шківа або деталей зачеплення. Новий механізм також дає змогу не переносити деформовані внутрішні деталі зі старого корпусу. Перед заміною варто переконатися, що ускладнений запуск пов’язаний саме зі стартером: справний механізм витягує шнур із рівномірним опором, провертає двигун і повністю втягує шнур після відпускання.

Що перевірити під час вибору

• Модель пили: позиція призначена для Husqvarna 236 без позначення «e» у назві моделі.
• Форма корпусу: порівняйте зовнішній контур, розташування вентиляційних прорізів і місце виходу шнура зі знятою деталлю.
• Точки кріплення: отвори та посадкові виступи мають збігатися з кріпленнями на картері бензопили.
• Бік зачеплення: зіставте форму шківа, центральну посадку та положення зачепів із попереднім механізмом.
• Версія інструмента: у сімействі Husqvarna 236 трапляються різні номери виконання та діапазони серійних номерів, тому перед замовленням бажано перевірити повне позначення бензопили.

Не варто автоматично добирати цей стартер для Husqvarna 236e, 240e або інших зовні подібних пил. У переліках запчастин для звичайної 236 та модифікації 236e наведені різні варіанти стартера у зборі. Найкраще одночасно звірити модель інструмента, геометрію корпусу, кріпильні точки та відповідну частину механізму.

Встановлення та перевірка

Роботи виконують на вимкненій та охолодженій бензопилі, попередньо від’єднавши ковпачок свічки запалювання. Старий корпус знімають після викручування гвинтів, які його утримують. Під час встановлення зібраний стартер розміщують навпроти картера, трохи витягують шнур, притискають корпус до посадкової поверхні, а потім повільно відпускають руків’я, щоб шків увійшов у зачеплення. Після цього кріплення затягують рівномірно, не допускаючи перекосу корпусу.

Перед запуском кілька разів плавно витягніть шнур і перевірте його повернення. Руків’я має повертатися до корпусу, шків — обертатися без заїдань, а зачеплення — передавати зусилля на двигун. Не розбирайте поворотну пружину без потреби: усередині корпусу вона перебуває під натягом. Правильно дібраний і встановлений стартер відновлює штатний ручний запуск Husqvarna 236 та усуває потребу продовжувати роботу з пошкодженим шнуром, шківом або корпусом.
