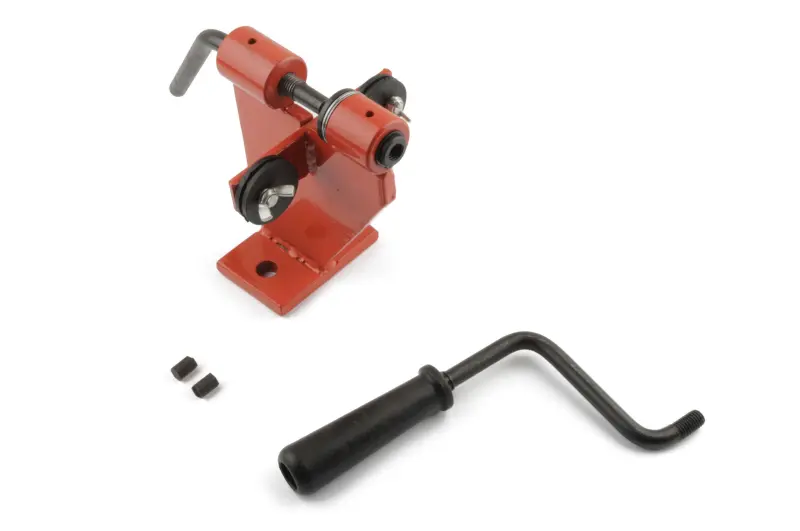

Ручний верстат для заклепування пиляльних ланцюгів

Ручний верстат для заклепування пиляльних ланцюгів

Настільний клепальний верстат призначений для з’єднання ланок пиляльного ланцюга під час виготовлення петлі потрібної довжини, заміни пошкодженої ланки або відновлення розімкнутого з’єднання. Інструмент формує головку з’єднувальної заклепки обертанням рукоятки та допомагає виконати цю операцію акуратно й контрольовано. Такий спосіб зручний для майстерні, сервісної дільниці та господарства, де пиляльні ланцюги складають із бухти або регулярно ремонтують.

Призначення та принцип роботи

Підготовлений ланцюг укладають на напрямні диски, а заклепку з’єднувальної ланки розташовують між опорою та формувальним наконечником. Притискний гвинт утримує з’єднання в потрібному положенні. Обертання довгої рукоятки передається на клепальний наконечник, який поступово формує головку заклепки. Ручний привод дає змогу контролювати зусилля та своєчасно зупинитися, щоб пластини були з’єднані без надмірного стискання шарніра.

Верстат виконує операцію остаточного заклепування. Для роз’єднання ланцюга, видалення старої заклепки або зміни кількості ланок попередньо застосовують відповідний розклепувальний пристрій. Для складання також потрібні з’єднувальні ланки, що відповідають ланцюгу, який обслуговується. Перед початком роботи необхідно визначити крок ланцюга та вибрати придатні до нього робочі вставки верстата.

Конструкція та встановлення

• Ручний обертальний привод забезпечує поступове формування головки заклепки та дає оператору контроль над прикладеним зусиллям.
• Різьбовий притиск фіксує з’єднувальну ланку навпроти клепального наконечника, допомагаючи зберігати правильне положення деталей під час оброблення.
• Два напрямні диски підтримують ланцюг з обох боків робочої зони та спрощують точне суміщення заклепки з інструментом.
• Змінні робочі вставки дають змогу підготувати верстат до ланцюгів різних типорозмірів; конкретну вставку добирають за кроком ланцюга.
• Основа з кріпильним отвором призначена для стаціонарного встановлення на міцній робочій поверхні.

Перед використанням корпус закріплюють біля краю стійкого верстака або столу. Таке розташування залишає ланцюгу вільний прохід і не заважає обертанню рукоятки. Кріплення добирають з урахуванням матеріалу й товщини робочої поверхні. Після встановлення перевіряють затягування з’єднань, вільне обертання приводної рукоятки, стан наконечника й опори, а також відсутність перекосу між ними.

Як підібрати та використовувати верстат

Під час вибору зіставте призначення інструмента зі своїм завданням: ця модель розрахована на заклепування пиляльних ланцюгів, а не на загострювання різальних зубців. Для правильного налаштування визначте крок ланцюга та переконайтеся, що наявні робочі вставки підходять до його з’єднувальних заклепок. З’єднувальні пластини й заклепки мають відповідати самому ланцюгу; деталі іншого розміру можуть порушити рухливість шарніра або геометрію складеної петлі.

Під час роботи заклепку точно центрують між опорою та формувальним наконечником, після чого ланцюг фіксують притиском. Рукоятку обертають плавно, без ривків, контролюючи утворення головки. Після оброблення обох заклепок з’єднувальної ланки притиск послаблюють і знімають ланцюг. Готове з’єднання перевіряють за двома ознаками: бічні пластини мають утримуватися надійно, а складена ланка — вільно повертатися відносно сусідніх без заїдання. Надмірне зусилля може зробити шарнір тугим, тому під час першого використання доцільно підібрати натиск на окремому фрагменті ланцюга.

Контактні поверхні наконечника та опори потрібно підтримувати чистими й періодично оглядати на наявність зношення. Перед кожною роботою перевіряють надійність кріплення корпусу та плавність обертання різьбових механізмів. Правильно встановлений верстат спрощує повторюване складання пиляльних ланцюгів і дає змогу виконувати ремонтні з’єднання безпосередньо на обладнаному робочому місці.
