Собачка храповика стартера бензопили Goodluck GL4500/5200 FORESTER

Собачка храповика стартера бензопили Goodluck GL4500/5200 FORESTER

Деталь призначена для ремонту ручного стартера бензопил Goodluck GL4500 та GL5200. Собачка бере участь у короткочасному зачепленні частин пускового механізму: під час витягування шнура вона допомагає передати обертання від стартера до двигуна, а після завершення ривка має повернутися у початкове положення. Справна робота цього невеликого компонента потрібна, щоб зусилля на руків’ї не втрачалося всередині механізму, а двигун упевнено прокручувався під час запуску.

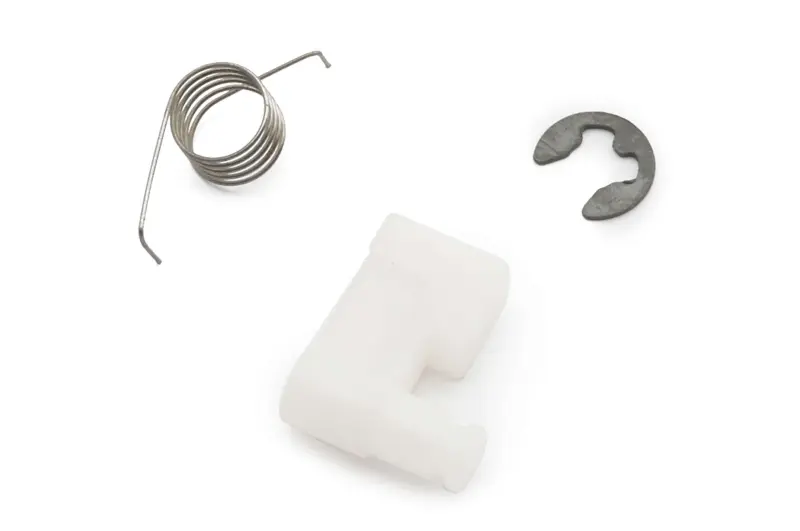

Комплект складається з фігурної собачки, торсійної пружини та стопорної E-подібної кліпси. Пружина керує положенням собачки, а кліпса утримує встановлену деталь на посадковій осі. Такий набір дає змогу одночасно замінити пов’язані компоненти одного кріплення, якщо попередня собачка пошкоджена, пружина деформована або фіксатор загубився під час розбирання стартера.

Коли потрібна заміна

Перевірити механізм варто, якщо шнур витягується, але двигун не прокручується, зачеплення виникає лише після кількох спроб або всередині стартера чути клацання без передавання зусилля. Причиною також може бути сколота крайка собачки, утруднений рух на осі, ослаблена чи неправильно встановлена пружина. Перед замовленням бажано розібрати пусковий механізм і переконатися, що несправність стосується саме цієї деталі, адже подібні ознаки виникають у разі пошкодження шківа, храповика, шнура або поворотної пружини стартера.

Що перевірити під час добору

• Модель бензопили: позиція заявлена для Goodluck GL4500 та GL5200.
• Виконання стартера: порівняйте розташування собачки, форму посадкового місця і спосіб її фіксації з розібраним механізмом.
• Геометрію деталі: мають значення контури зачіпної частини, отвір під вісь і розташування опорної ділянки пружини.
• Форму пружини: кількість витків, напрямок навивання та положення двох вусиків повинні відповідати попередній деталі.
• Тип фіксатора: на посадковій осі має бути передбачена канавка під E-подібну кліпсу такого виконання.

Позначення 4500 і 5200 використовуються для різних бензопил подібного компонування, проте окремі версії пускових механізмів можуть відрізнятися. Тому лише назви моделі недостатньо: надійніше зіставити стару собачку, пружину й фіксатор із формою нового комплекту. Особливо уважно перевірте товщину посадкової частини, положення пружинних вусиків і вільний хід собачки — ці ознаки визначають можливість правильної збірки.

Установлення та перевірка механізму

Перед розбиранням запам’ятайте взаємне положення собачки й кінців пружини. Нову деталь установлюють на штатну вісь у тому самому напрямку, заводять вусики пружини у передбачені опорні точки та закріплюють кліпсою. Фіксатор повинен повністю ввійти в канавку, не перекошуватися й не заважати руху собачки. Надмірне зусилля під час монтажу неприпустиме: якщо отвір або кліпса не збігаються з посадкою, потрібно ще раз перевірити виконання стартера.

До встановлення кришки на бензопилу корисно кілька разів повільно потягнути руків’я та перевірити роботу механізму. Собачка має рухатися без заїдання, вступати в зачеплення під час робочого ходу й повертатися після послаблення шнура. Одночасно перевіряють стан осі, відповідної частини храповика та чистоту місця встановлення. Забруднення, пошкоджена посадка або помітне зношення спряженої поверхні здатні перешкодити нормальній роботі навіть із новою деталлю.

Комплект підходить для локального ремонту стартера, коли корпус, шків та інші компоненти залишаються справними. Заміна собачки разом із її пружиною та стопорною кліпсою відновлює правильну фіксацію деталі й потрібний рух у пусковому механізмі без придбання стартера в зборі.
