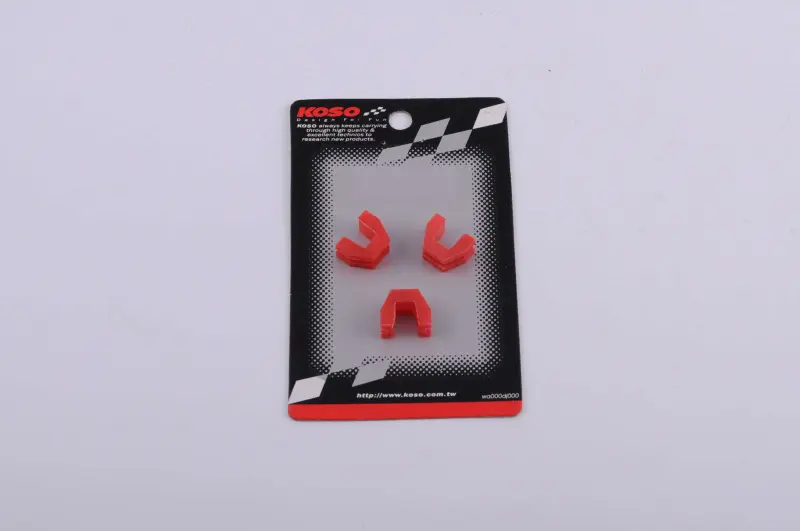

Напрямні варіатора KOSO для 4T GY6 150, червоні, 3 шт.

Напрямні варіатора KOSO для 4T GY6 150

Комплект із трьох напрямних призначений для переднього варіатора чотиритактних скутерів сімейства GY6 150. Ці невеликі деталі встановлюються на натискну пластину варіатора та розташовуються між нею і рухомою частиною ведучого шківа. Під час зміни передавального відношення напрямні рухаються вздовж відповідних виступів, утримують пластину в передбаченому положенні та не дозволяють їй вільно хитатися відносно корпусу варіатора.

Слайдери KOSO мають червоне виконання та постачаються комплектом із трьох однакових деталей — саме така кількість використовується на натискній пластині варіатора GY6. Виробник заявляє для цієї серії зносостійкий і стійкий до нагрівання склад, а також точну обробку поверхні. Такі властивості важливі в місці постійного ковзання: напрямні повинні рухатися без заїдання та зберігати правильну посадку під час регулярної роботи трансмісії.

Призначення та ознаки потреби в заміні

Справні напрямні обмежують бічний люфт натискної пластини та супроводжують її переміщення під час роботи роликів. У міру зношення посадка стає вільнішою, з варіатора може з’явитися деренчання або стукіт, а рух пластини — втратити стабільність. Підставою для заміни також є тріщини, відколи, помітно стоншені стінки або різний ступінь зношення трьох деталей. Подальша експлуатація з пошкодженою напрямною недоцільна: збільшений проміжок впливає на положення пластини та прискорює вироблення контактних ділянок.

Практичні особливості

• Комплект із трьох напрямних дає змогу оновити всі точки опори натискної пластини одночасно, не поєднуючи нові деталі з уже зношеними.
• Зносостійке виконання допомагає зменшити вироблення поверхонь під час постійного переміщення пластини напрямними варіатора.
• Стійкість до нагрівання розрахована на температурний режим закритого корпусу безступеневої трансмісії.
• Точна обробка поверхні сприяє вільному ходу деталей і знижує ймовірність заїдання за умови правильного встановлення.

Як перевірити сумісність

Основне застосування комплекту — чотиритактний GY6 150. У картках точного товару також зазначені позначення двигунів 152QMI/1P52QMI та 157QMJ/1P57QMJ, однак сімейство GY6 охоплює різні виконання варіаторів. Перед придбанням потрібно перевірити позначення двигуна, форму натискної пластини та конфігурацію трьох її посадкових ділянок. Демонтована напрямна має збігатися з новою за профілем, розташуванням виступів і глибиною посадки. Орієнтуватися лише на робочий об’єм скутера недостатньо, особливо якщо варіатор раніше замінювали або на техніці встановлено тюнінговий комплект іншого типу.

Рекомендації зі встановлення

Напрямні замінюють після зняття кришки трансмісії та розбирання переднього варіатора. Усі три деталі рекомендовано встановлювати одночасно. Перед складанням необхідно видалити пил і продукти зношення, оглянути канали натискної пластини та відповідні напрямні поверхні варіатора. Глибокі борозни, задирки або пошкоджені краї металевих деталей потрібно усунути до монтажу нового комплекту, інакше слайдери не зможуть рухатися рівно та швидко зносяться.

Кожну напрямну встановлюють у тому самому положенні відносно пластини, яке передбачене конструкцією початкового варіатора. Після посадки перевіряють відсутність перекосу й заїдання, а потім утримують пластину разом із варіатором під час монтажу, щоб деталі не вийшли зі своїх пазів. Кріплення ведучого шківа затягують відповідно до сервісної документації конкретного скутера. Перевіряти напрямні зручно одночасно з обслуговуванням роликів і ременя: доступ до переднього варіатора вже відкритий, а стан усіх контактних поверхонь можна оцінити за одне розбирання.
