Система відведення картерних газів MONSTER, хром

Система відведення картерних газів MONSTER у хромованому виконанні

Система призначена для організації зовнішнього відведення картерних газів на мототехніці та водночас виконує роль помітної стайлінгової деталі. Вона з’єднується з вентиляційним виходом двигуна й утворює окремий канал, яким із картера відводяться гази та наявний у них оливний туман. Хромований циліндричний корпус пасує до проєктів, у яких технічне доопрацювання потрібно охайно поєднати з оформленням двигуна.

Під час роботи двигуна частина газів потрапляє до картера, тому вентиляційний канал має залишатися вільним. Засмічення, перетиснутий шланг або негерметичні з’єднання можуть порушити нормальне відведення. Ця система дає змогу винести вихід у вибрану точку та прокласти шланг відповідно до компонування конкретного мотоцикла, пітбайка, мопеда чи іншої мототехніки. Деталь належить до універсальних мотозапчастин, однак її монтажні параметри потрібно звірити до придбання.

Конструкція та призначення деталей

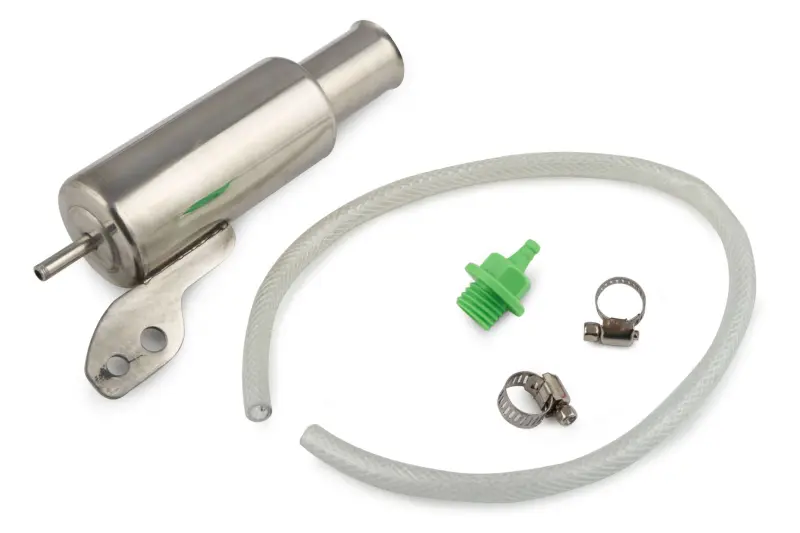

Система має циліндричний хромований корпус із патрубком і пласким монтажним кронштейном. У кронштейні передбачені отвори, що допомагають підібрати придатну точку фіксації на техніці. Для з’єднання використовуються прозорий армований шланг, зелений різьбовий перехідник і два гвинтові хомути. Хомути обтискають шланг на приєднувальних ділянках, а армування допомагає йому зберігати форму під час прокладання.

Окремий кронштейн дає змогу розмістити корпус поза зоною рухомих деталей. Прозорі стінки шланга зручні для періодичного огляду каналу: забруднення та сліди оливного туману можна помітити без розбирання всієї траси. Хромована поверхня корпусу створює виразний металевий акцент біля двигуна та поєднується з іншими полірованими деталями.

Що перевірити під час підбору

• Різьбу вентиляційного виходу. Діаметр і крок різьби на двигуні мають відповідати перехіднику; точні параметри цієї версії слід виміряти перед замовленням.
• Діаметри з’єднань. Порівняйте зовнішній діаметр патрубків і внутрішній діаметр шланга з установленою системою вентиляції.
• Місце кріплення. Поряд із двигуном має бути нерухома точка, придатна за формою кронштейна та розташуванням його отворів.
• Маршрут шланга. Для прокладання потрібне вільне місце без різких перегинів, натягу та контакту з гарячими чи обертовими деталями.
• Схему вентиляції двигуна. Перед монтажем визначте, чи допускає конкретний мотор зовнішнє відведення та чи немає у штатній конфігурації додаткових клапанів або з’єднань.

Поради з установлення та обслуговування

Корпус закріплюють у стійкому положенні, після чого прокладають шланг від вентиляційного виходу без провисання в небезпечних зонах і без звуження проходу. Кінці шланга повністю насаджують на патрубки та рівномірно затягують хомутами. Надмірне зусилля не потрібне, адже воно може деформувати шланг або приєднувальну частину. Після першого запуску слід оглянути стики, переконатися у відсутності перетиснутих ділянок і перевірити надійність кріплення.

Під час обслуговування двигуна канал очищають від накопичених забруднень, шланг оглядають на помутніння, затвердіння та тріщини, а хомути — на послаблення. Систему варто обслужити або замінити, якщо шланг утратив еластичність, з’єднання більше не тримаються щільно чи відвідний прохід забруднився. Якщо кількість оливного туману помітно зросла, заміною зовнішніх деталей обмежуватися не слід: стан штатної вентиляції та двигуна потребує окремої діагностики.

MONSTER у хромованому виконанні підійде для ремонту або стайлінгу мототехніки, коли потрібно вивести картерну вентиляцію окремим шлангом і охайно закріпити корпус біля двигуна. Сумісність визначають за різьбою перехідника, діаметрами патрубків, схемою вентиляції та доступним місцем для монтажу, а не лише за зовнішнім виглядом деталі.
