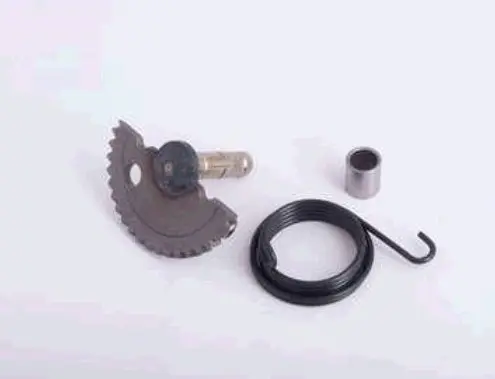

Сектор кікстартера 4T GY6 50, L-57 мм, із пружиною та втулкою STEEL MARK

Сектор кікстартера 4T GY6 50, L-57 мм

Заводний сектор, який також називають півмісяцем кікстартера, призначений для механізму ножного запуску чотиритактного двигуна GY6 50. Деталь приймає зусилля від пускового важеля та через зубчасте зачеплення передає обертання іншим компонентам стартового механізму. Такий спосіб запуску використовується як самостійний або резервний, тому справність сектора особливо важлива, коли двигун потрібно провернути без електростартера.

До складу позиції входять сектор із валом довжиною L-57 мм, поворотна пружина та втулка. Зубчаста частина відповідає за зачеплення з відповідною шестернею, пружина повертає механізм після відпускання важеля, а втулка слугує опорою в місці посадки вала. Узгоджена робота цих деталей забезпечує повний хід ніжки кікстартера, передавання зусилля під час натискання та подальше повернення механізму в початкове положення.

Як працює деталь

Під час натискання на ніжку кікстартера вал повертає сектор. Його зубці входять у контакт із проміжною шестернею пускового механізму, після чого обертання передається до двигуна. Коли тиск на важіль припиняється, поворотна пружина відводить сектор назад і готує механізм до наступного запуску. Для правильної роботи потрібні цілі зубці, належне положення пружини, вільне переміщення деталей і відсутність надмірного люфту в посадці.

Сектор установлюється в зоні лівої кришки картера, де розташовані деталі кікстартера та варіаторної передачі. Він належить саме до механічного пускового механізму й не замінює зовнішню ніжку кікстартера або проміжну шестерню. Перед замовленням потрібно визначити, яка деталь пошкоджена: зовнішній важіль, сектор із валом, поворотна пружина, втулка чи відповідна шестерня.

Що перевірити під час добору

• Тип двигуна: позиція розрахована на чотиритактну конфігурацію GY6 50; виконання для інших сімейств і робочих об’ємів можуть відрізнятися посадкою та геометрією.
• Довжину: заявлений параметр сектора — L-57 мм. Стару деталь потрібно вимірювати між тими самими контрольними точками, адже у продажу трапляються версії завдовжки 55, 56, 57 і 60 мм.
• Форму зубчастої частини: порівняйте кількість, крок і розташування зубців, ширину сектора та положення обмежувальних ділянок зі знятою деталлю.
• Посадкові місця: зіставте діаметр і форму вала, положення пружини, розміри втулки та будову кришки, у яку встановлюється механізм.
• Стан сусідніх деталей: пошкоджена відповідна шестерня або розбите посадкове місце здатні порушити роботу навіть нового сектора.

Заміна та встановлення

Для доступу до механізму знімають зовнішню ніжку кікстартера та ліву кришку картера. Після розбирання перевіряють вал сектора, проміжну шестерню, втулку й отвори їх установлення на зношення або пошкодження. Посадкові поверхні очищають від забруднень і металевої стружки. Під час складання пружину встановлюють штатними кінцями у передбачені упори, а сектор розташовують так, щоб механізм мав потрібний хід і впевнено повертався після відпускання ніжки.

У місцях обертання застосовують невелику кількість відповідного мастила згідно із сервісною процедурою для конкретного двигуна. Надлишок мастильного матеріалу всередині кришки залишати не варто. До остаточного складання корисно вручну перевірити плавність ходу, зачеплення зубців і повернення сектора. Кришку встановлюють без перекосу, зберігаючи правильне положення напрямних та ущільнення; кріплення затягують у послідовності та із зусиллям, передбаченими настановою для скутера.

Коли потрібен новий сектор

Приводом для перевірки є прослизання ніжки під час запуску, хрускіт або удари в зоні кришки, неповний хід важеля, погане повернення та помітний люфт вала. Збиті чи заокруглені зубці заважають сталому зачепленню, деформована або ослаблена пружина не повертає механізм повністю, а зношена втулка погіршує положення вала. За таких ознак механізм розбирають і оцінюють усі контактні деталі, щоб нова запчастина не працювала разом із пошкодженою шестернею або розбитим посадковим місцем.

Модель STEEL MARK із розміром L-57 мм підходить для ремонту кікстартера GY6 50 за умови точного збігу геометрії зі штатною деталлю. Порівняння розмірів і конструкції до встановлення допомагає обрати потрібне виконання та відновити чітке передавання зусилля від ножного важеля до механізму запуску.
