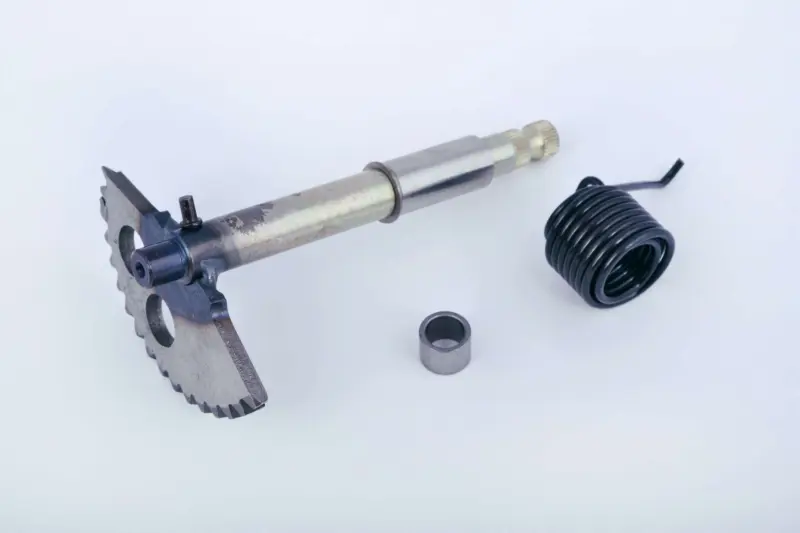

Сектор кікстартера GY6 125/150, 150 мм, із пружиною та втулкою

Сектор кікстартера GY6 125/150 завдовжки 150 мм

Деталь призначена для ножного запуску скутерів із чотиритактними двигунами сімейства GY6 об’ємом 125 і 150 см³. Під час натискання на важіль вал повертається разом із зубчастим сектором та передає зусилля на спряжену шестерню пускового механізму. Завдяки цьому двигун можна прокрутити механічно й використовувати кікстартер у передбаченому виробником режимі.

Конструкція поєднує вал зі шліцьовою частиною під зовнішній важіль і напівкруглий зубчастий сектор. До набору також входять поворотна пружина та втулка. Пружина повертає вал і важіль у початкове положення після натискання, а втулка є опорою вала в посадковому місці кришки. Справність усіх цих деталей потрібна для повного ходу важеля, правильного зачеплення зубців і вільного повернення механізму.

Заміна доцільна при зношенні або пошкодженні зубців, виробленні вала чи втулки, помітному люфті, ослабленні або пошкодженні поворотної пружини. На потребу в розбиранні також можуть указувати прослизання важеля, хрускіт під час натискання, заїдання або неповне повернення педалі. Перед ремонтом варто перевірити не лише сектор, а й спряжену шестерню, отвір під вал і посадку втулки: нова деталь поруч із сильно зношеними компонентами не усуне причину неправильного зачеплення.

Як перевірити сумісність

Основні параметри цієї версії — застосування в чотиритактному механізмі GY6 125/150 і довжина вала 150 мм. Для двигунів цього сімейства трапляються сектори іншої довжини, зокрема версії 130 мм, тому самого позначення GY6 недостатньо. Довжину потрібно зіставити зі знятим валом, вимірюючи обидві деталі однаковим способом. Додатково порівнюють форму й кількість зубців сектора, розташування зубчастої частини на валу, виконання шліців під важіль, положення обмежувача та розміри посадкової втулки.

• Тип двигуна: чотиритактний GY6 125/150.
• Призначення: передавання зусилля від важеля кікстартера до пускової шестерні.
• Довжина вала: 150 мм.
• Склад набору: вал із зубчастим сектором, поворотна пружина та втулка.
• Перевірка перед вибором: довжина, профіль зубців, шліцьова посадка важеля й конфігурація опорної частини.

Установлення та перевірка після ремонту

Сектор установлюється в кришці, де розміщений механізм ножного запуску. Після зняття важеля та кришки потрібно очистити посадкові місця, перевірити отвір у корпусі, втулку, спряжену шестерню, шайби й фіксувальні деталі. Пружину встановлюють у правильному напрямку та з попереднім натягом відповідно до схеми конкретного двигуна: вона має впевнено повертати сектор до упору, не спричиняючи перекосу й заклинювання вала.

До остаточного складання вал слід кілька разів плавно повернути вручну. Зубці мають входити в зачеплення без підклинювання, а сектор — повертатися в початкове положення під дією пружини. Після встановлення кришки перевіряють вільний хід важеля та його повернення. Якщо педаль рухається туго, не доходить до упору або залишається в нижньому положенні, використання відкладають і повторно перевіряють положення пружини, посадку втулки та взаємне розташування шестерень.

Ця версія підходить для ремонту кікстартера GY6 125/150 лише за умови збігу довжини 150 мм та інших посадкових ознак. Порівняння зі знятою деталлю особливо потрібне, якщо історія попереднього ремонту невідома або кришку пускового механізму раніше замінювали.
