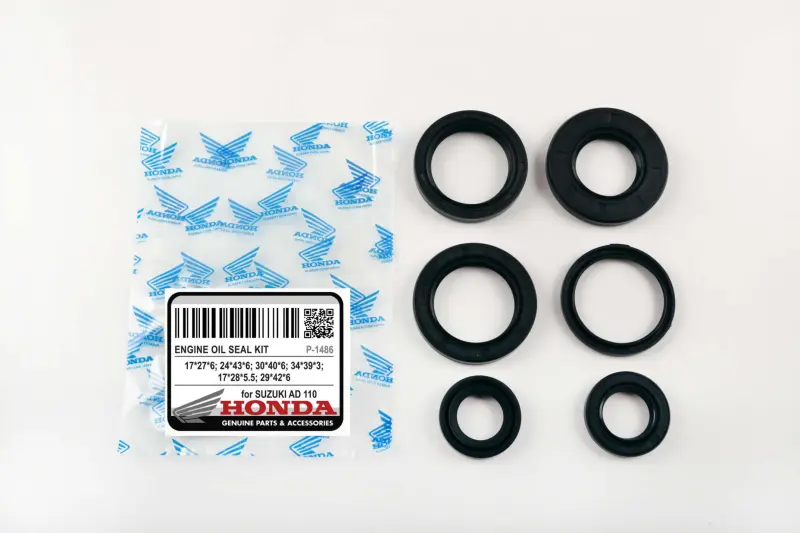

Комплект сальників двигуна HND для Suzuki AD110, 6 шт.

Комплект сальників двигуна HND для Suzuki AD110

Набір із шести сальників призначений для обслуговування двигуна скутера Suzuki AD110. Деталі встановлюються в місцях проходження валів крізь корпус і створюють ущільнення між нерухомою посадкою та поверхнею, що обертається. Їхнє завдання — утримувати оливу всередині механізму й обмежувати проникнення пилу та інших забруднень із зовнішнього середовища. Комплект підходить для планового ремонту, перебирання двигуна або усунення протікання, якщо встановлено, що його причиною стала зношена чи пошкоджена ущільнювальна крайка.

Призначення сальників

Під час обертання вала крайка сальника постійно контактує з його поверхнею. Правильне прилягання допомагає зберігати оливу в корпусі, а щільна посадка зовнішньої частини закриває проміжок в установному отворі. На стан ущільнення впливають не лише самі сальники, а й поверхні сполучення: канавка на валу, задирки, корозія, забруднення посадкового місця або помітний люфт можуть знову спричинити підтікання навіть після встановлення нової деталі. Тому під час ремонту потрібно оглянути вал, отвір корпусу та суміжні деталі, а не обмежуватися заміною виявленого пошкодженого сальника.

Набір містить шість сальників різних типорозмірів для двигуна AD110. Такий формат зручний під час комплексного обслуговування: потрібні ущільнення зібрані в одному комплекті, а майстер може замінити деталі в доступних точках під час розбирання. Для часткового ремонту варто заздалегідь визначити конкретне місце протікання та вибрати з набору сальник, що відповідає цій посадці.

Як правильно підібрати комплект

Сумісність потрібно перевіряти одночасно за моделлю двигуна та розмірами кожного потрібного сальника. У позначенні формату d×D×b перше значення відповідає діаметру вала, друге — діаметру посадкового отвору, третє — ширині сальника. Усі три параметри мають значення: збіг лише внутрішнього або зовнішнього діаметра не підтверджує правильний підбір. Перед установленням зіставте розміри демонтованих деталей із позначеннями виробника на комплекті, а також перевірте кількість і розташування ущільнень за ремонтною документацією конкретного скутера.

• Застосування: ущільнення двигуна скутера.
• Сумісність: Suzuki AD110.
• Кількість: 6 сальників.
• Виробник комплекту: HND.
• Критерії вибору: модель, внутрішній діаметр, зовнішній діаметр і ширина кожної деталі.

Сальник також потрібно зіставити за профілем і напрямком установлення. Ущільнювальна крайка має бути зорієнтована так само, як у штатної деталі, або відповідно до схеми складання двигуна. Якщо демонтований сальник деформований і його складно виміряти, для підбору використовують діаметр вала, розмір посадкового отвору та передбачену ширину посадки.

Рекомендації щодо встановлення

Перед монтажем очистьте вал і отвір корпусу, приберіть залишки старої оливи та забруднення, після чого перевірте поверхні на задирки, подряпини й вироблення. Крайку та контактну доріжку злегка змащують тією оливою, яка утримується всередині механізму: початкове змащення зменшує сухе тертя під час першого запуску. Запресовувати сальник потрібно рівно, без перекосу, використовуючи відповідну оправку та прикладаючи зусилля ближче до зовнішнього діаметра. Гострі крайки, різьба та шліци не повинні пошкодити ущільнювальну частину під час проведення деталі по валу.

Після складання перевірте рівномірність посадки та відсутність зминання крайки. Під час першого запуску огляньте обслужені місця на наявність свіжих слідів оливи. Якщо протікання зберігається, потрібно перевірити зношення контактної доріжки вала, стан посадкового отвору та наявність радіального люфту. Комплект HND для Suzuki AD110 розрахований на ремонт із точним підбором усіх шести ущільнень за місцями їх встановлення та допомагає виконати обслуговування двигуна без пошуку кожної деталі окремо.
