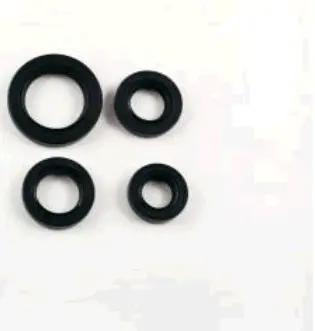

Комплект сальників двигуна Honda Lead AF48, 4 шт., HND

Комплект сальників двигуна Honda Lead AF48

Набір HND призначений для обслуговування двигуна скутера Honda Lead 50 модифікації AF48. До комплекту входять чотири сальники різних типорозмірів: 15×25,5×7, 20×31×7, 17×30×6 та 28×42×7 мм. Такий набір дає змогу замінити відповідні ущільнення під час одного ремонту, не добираючи кожну позицію окремо. Комплект розрахований саме на зазначену модель і модифікацію, тому доречний для планового відновлення двигуна або усунення несправностей, пов’язаних зі зношеними сальниками.

Призначення сальників

Сальник герметизує місце проходження вала крізь корпус. Його зовнішня поверхня фіксується в посадковому отворі, а ущільнювальна крайка контактує з поверхнею вала. За правильного добору та встановлення деталь допомагає утримувати оливу або інше передбачене конструкцією мастильне середовище всередині механізму й обмежує проникнення забруднень іззовні. Для стабільної роботи важливі не лише розміри сальника, а й стан вала, посадкового отвору та контактної доріжки.

Зношена чи пошкоджена ущільнювальна крайка вже не забезпечує належного контакту з валом. Ознаками несправності можуть бути масляне запотівання, підтікання біля місця виходу вала або повторна поява слідів оливи після очищення корпусу. Встановлення нового сальника не завжди усуває течу, якщо на валу утворилася виражена канавка, є задирки або пошкоджене посадкове місце. Тому під час ремонту потрібно оглянути спряжені поверхні та усунути причину передчасного зношування.

Розміри комплекту

• 15×25,5×7 мм — внутрішній діаметр 15 мм, зовнішній 25,5 мм, ширина 7 мм;
• 20×31×7 мм — внутрішній діаметр 20 мм, зовнішній 31 мм, ширина 7 мм;
• 17×30×6 мм — внутрішній діаметр 17 мм, зовнішній 30 мм, ширина 6 мм;
• 28×42×7 мм — внутрішній діаметр 28 мм, зовнішній 42 мм, ширина 7 мм.

Розмір сальника записують у послідовності «внутрішній діаметр × зовнішній діаметр × ширина». Внутрішній діаметр має відповідати валу, зовнішній — посадковому отвору корпусу, а ширина — передбаченій глибині встановлення. Навіть невелика відмінність одного параметра означає інший типорозмір, тому під час добору слід звіряти всі три значення для кожної з чотирьох деталей.

Як перевірити сумісність

Основні орієнтири для вибору цього набору — скутер Honda Lead 50, модифікація AF48, кількість чотири штуки та повний перелік розмірів. Самого збігу назви сімейства Lead недостатньо: в інших поколіннях і модифікаціях можуть використовуватися інші ущільнення. Перед монтажем зіставте позначення модифікації техніки, розміри демонтованих деталей і місця їх установлення. Якщо двигун раніше ремонтували або замінювали, добір варто виконувати за фактично встановленим агрегатом та його посадковими розмірами.

Рекомендації зі встановлення

Перед монтажем очистьте посадкові отвори та перевірте їхні крайки, а також огляньте поверхню кожного вала в зоні контакту з ущільненням. Бруд, корозія, гострі задирки та сліди необережного демонтажу здатні пошкодити нову ущільнювальну крайку вже під час запресовування. Сальник установлюють рівно, без перекосу, застосовуючи оправку, яка передає зусилля на відповідну поверхню деталі. Прямі удари та тиск лише на один бік можуть деформувати ущільнення або порушити його посадку.

Ущільнювальну крайку перед складанням змащують середовищем, передбаченим для механізму, що обслуговується, якщо інше не зазначено в ремонтній документації. Напрям установлення зберігають таким самим, як у правильно змонтованої штатної деталі, або визначають за сервісною документацією Honda Lead AF48. Після складання доцільно проконтролювати герметичність під час першого запуску та ще раз перевірити місця встановлення після нетривалої роботи. Комплект із чотирьох розмірів зручний для комплексного обслуговування двигуна AF48, коли потрібно послідовно відновити кілька ущільнених з’єднань та уникнути повторного розбирання через залишену зношену деталь.
