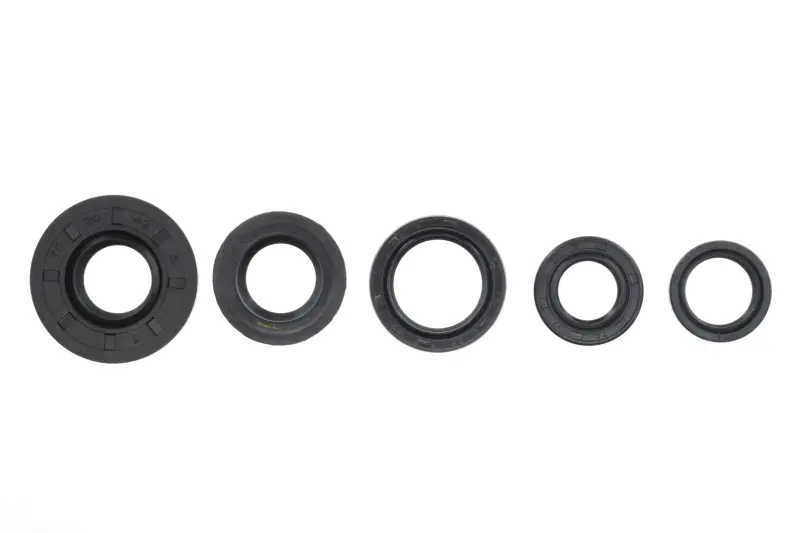

Набір сальників HND для 2T Stels 50, 5 шт.

Набір сальників HND для 2T Stels 50

Комплект призначений для обслуговування ущільнюваних з’єднань двотактного скутера Stels 50. До нього входять п’ять сальників різних типорозмірів. Такі деталі встановлюються між валом і корпусом: робоча крайка контактує з поверхнею обертового вала, допомагає утримувати мастильний матеріал усередині механізму та обмежує проникнення забруднень крізь посадковий проміжок.

Склад комплекту та розміри

У наборі є сальники 20×42×8, 20×30×6, 25×35×6, 20×26×5 і 17×28×5,5 мм. Для радіального сальника розмір зазвичай читається як внутрішній діаметр × зовнішній діаметр × ширина. Тому під час добору потрібно послідовно перевірити відповідність валу, отвору корпусу та доступній глибині посадки.

Це комплект із п’яти різних розмірів, а не запас однакових кілець. Кожен сальник розрахований на своє посадкове місце, тому міняти їх місцями лише через близький зовнішній діаметр не можна. Правильно підібрана деталь має щільно розміщуватися в корпусі, відповідати діаметру вала та не виходити за межі передбаченої глибини.

Як перевірити сумісність

Позначення Stels 50 2T визначає основне застосування набору, проте перед ремонтом слід урахувати виконання конкретного двигуна. У техніки однієї моделі можуть траплятися відмінності за роком випуску, модифікацією або раніше встановленими деталями. Надійний спосіб добору — зіставити всі п’ять розмірів зі знятими сальниками або виміряти вал, отвір корпусу та ширину посадки точним вимірювальним інструментом.

• Внутрішній діаметр має відповідати валу, по поверхні якого працює ущільнювальна крайка.
• Зовнішній діаметр добирають за отвором корпусу, куди запресовується сальник.
• Ширину звіряють із глибиною посадкового місця, щоб зберегти передбачене положення деталі.
• Кількість і набір розмірів порівнюють до розбирання або відразу після зняття старих деталей, розкладаючи їх за місцями встановлення.

Збігу лише одного чи двох параметрів недостатньо. Наприклад, два вироби з однаковим внутрішнім діаметром можуть мати різні зовнішні діаметри та ширину. У цьому комплекті відразу три позиції починаються з розміру 20 мм, але кожна з них має власну комбінацію інших параметрів.

Заміна та встановлення

Підставою для обслуговування стають сліди мастильного матеріалу біля виходу вала, забруднення навколо посадки, деформація корпусу сальника або пошкодження його робочої крайки. Одночасно перевіряють поверхню вала: виражена канавка, задирка чи корозія в зоні контакту можуть спричинити повторне протікання навіть після встановлення нової деталі. Посадковий отвір також має бути чистим і без пошкоджень.

Перед монтажем видаляють залишки забруднень із вала та корпусу. Вал і внутрішню поверхню сальника злегка змащують складом, який використовується в механізмі, що обслуговується. Різьбу, шліци та гострі переходи закривають монтажною втулкою або іншим придатним пристосуванням, щоб не порізати крайку під час надягання.

Сальник установлюють без перекосу та запресовують відповідною оправкою, прикладаючи зусилля ближче до зовнішнього кола. Після посадки він має розташовуватися співвісно з отвором і перпендикулярно до вала. Орієнтацію робочої крайки зберігають відповідно до розташування знятої деталі або схеми конкретного двигуна. Демонтований сальник повторно не використовують, оскільки під час виймання його крайка та зовнішня посадкова поверхня можуть пошкодитися.

Набір підходить для планового ремонту або відновлення ущільнень Stels 50 із двотактним двигуном, коли потрібні саме перелічені п’ять типорозмірів. Перевірка кожного розміру й акуратне запресовування допомагають одразу підготувати комплект деталей до встановлення та уникнути повторного розбирання через невідповідну посадку.
