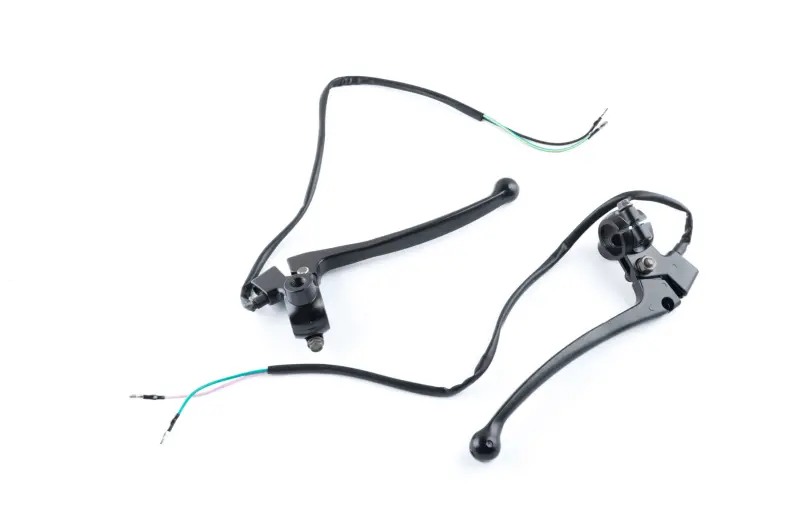

Комплект гальмівних важелів із кріпленнями та кінцевим вимикачем XVP для 4T GY6 50

Гальмівні важелі XVP для скутерів 4T GY6 50

Комплект призначений для відновлення керування гальмами на чотиритактних скутерах сімейства GY6 50. До нього входять два важелі з кріпленнями на кермо та кінцевим вимикачем. Таке виконання підходить для ремонту після падіння, заміни погнутих важелів, зношених шарнірів або пошкоджених тримачів. Монтаж комплектом дає змогу одночасно впорядкувати органи керування з обох боків керма та не поєднувати деталі з різною геометрією чи ступенем зношення.

Важіль передає зусилля руки гальмівному приводу, тому його форма, положення осі та стан кріплення безпосередньо впливають на зручність керування. Справна деталь має рухатися без заїдань, повертатися у початкове положення та не мати надмірного бічного люфту. Кінцевий вимикач взаємодіє з бортовою системою під час натискання на гальмо. Залежно від схеми конкретного скутера цей сигнал використовується для ввімкнення стоп-сигналу та дозволу запуску електростартером із затиснутим гальмом.

Що передбачено конструкцією

• Два гальмівні важелі — комплект для лівого та правого боку керма.
• Тримачі з кріпленнями — важелі встановлюються разом із призначеними для них корпусами.
• Кінцевий вимикач із проводами — забезпечує взаємодію важеля з передбаченими електричними функціями скутера.
• Чорне виконання — обидві сторони мають однаковий зовнішній вигляд і пасують до штатного оформлення зони керма.

Сумісність і правильний підбір

Комплект розрахований на китайські чотиритактні скутери GY6 50 із двигунами сімейства 139QMA/1P39QMA та 139QMB/1P39QMB. Самого позначення двигуна недостатньо для остаточного вибору: на скутерах з однаковим мотором можуть використовуватися різні кермові тримачі, гальмівні приводи та варіанти проводки. Перед установленням зіставте старі деталі з новим комплектом за боком розміщення, формою і довжиною важелів, конструкцією затискачів на кермі, положенням осей, способом приєднання гальмівних тросів та конфігурацією проводів вимикача.

Особливо ретельно перевіряють посадку кріплень і підключення кінцевика. Роз'єми, кількість контактів та довжина проводів мають відповідати проводці конкретного скутера без натягу й перероблення з'єднань. Якщо на старих тримачах є додаткові посадкові місця або застосована інша схема фіксації троса, ці відмінності також потрібно врахувати до початку монтажу.

Коли комплект потребує заміни

• важіль погнутий після падіння та незручно розташований відносно рукоятки;
• у шарнірі з'явився відчутний люфт, який заважає точно дозувати гальмування;
• тримач має тріщину, деформацію або пошкоджене кріплення;
• важіль рухається туго, заїдає чи не повертається у початкове положення;
• кінцевий вимикач або його проводка пошкоджені, через що пов'язані з натисканням гальма функції працюють неправильно.

Установлення та перевірка

Перед монтажем обидві сторони порівнюють зі знятими деталями та перевіряють сумісність гальмівних тросів і електричних контактів. Кріплення фіксують на кермі без перекосу, зберігаючи зручний для кистей кут важелів. Після підключення регулюють вільний хід відповідно до конструкції гальмівного механізму, перевіряють плавне переміщення кожного важеля та надійне повернення. До поїздки обов'язково контролюють роботу переднього й заднього гальма, відсутність підклинювання, увімкнення стоп-сигналу та дозвіл електростартера, якщо він передбачений схемою скутера. Правильно підібраний і встановлений комплект повертає звичне розташування органів керування та точне передавання зусилля на гальмівні механізми.
