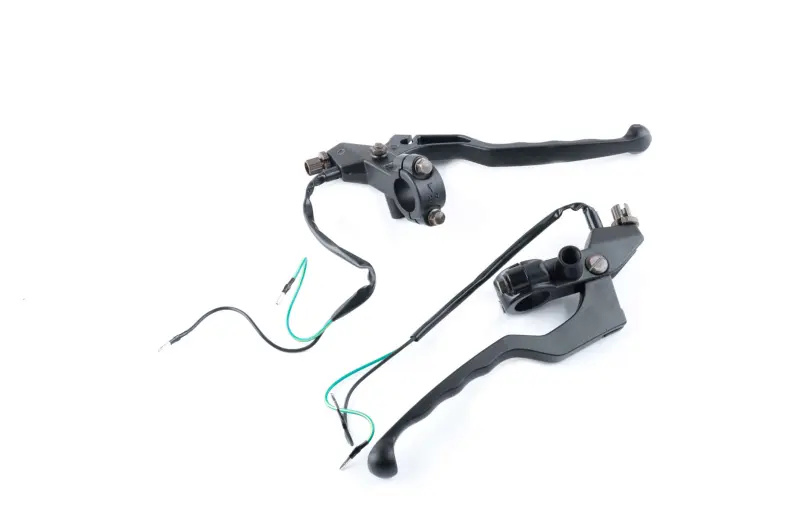

Комплект важелів керма з кріпленнями та кінцевим вимикачем XVP для GY6 150

Важелі керма XVP для скутерів GY6 150

Комплект призначений для відновлення ручних органів керування на чотиритактних китайських скутерах платформи GY6 150. До нього входять два чорні важелі в зборі з кріпленнями на кермо; конструкція також передбачає кінцевий вимикач із проводами. Така конфігурація доречна під час ремонту, коли потрібно замінити не лише зігнуту або пошкоджену ручку, а й її посадковий корпус.

Важіль передає зусилля руки на під’єднаний тросовий привід. Вбудований регулювальний вузол дає змогу виставити робоче положення троса після монтажу. Кінцевий вимикач взаємодіє зі штатною проводкою скутера та реагує на положення важеля у передбаченій виробником схемі керування. Перед замовленням потрібно зіставити його розташування, кількість проводів і тип контактів із демонтованою деталлю.

Конструкція комплекту

• Два важелі: комплект розрахований на парне встановлення з лівого та правого боку керма.
• Корпуси кріплень: важелі постачаються разом із посадковими вузлами, тому придатні для заміни всієї збірки, а не лише окремих ручок.
• Тросові регулювання: на корпусах передбачені вузли введення та налаштування тросів.
• Кінцевий вимикач: електрична частина має виводи для з’єднання зі штатною проводкою.
• Чорне виконання: важелі та основні деталі кріплень мають єдине темне забарвлення.

Що перевірити під час підбору

Позначення GY6 150 стосується поширеного сімейства чотиритактних китайських скутерів, проте компонування керма в різних моделей може відрізнятися. До придбання порівняйте стару збірку з новим комплектом за формою та боком встановлення корпусів, способом їх фіксації на кермі, розташуванням осей важелів і напрямком виходу тросів. Окремо перевірте конструкцію регулювальних втулок і наконечників тросів: вони мають відповідати штатним деталям скутера.

Якщо дзеркало закріплюється безпосередньо в корпусі важеля, зіставте розташування відповідного посадкового місця та параметри нарізі. Для кінцевого вимикача важливі схема під’єднання, довжина проводів, форма контактів і маршрут прокладання. Збіг лише за об’ємом двигуна не замінює перевірку цих точок, адже на техніці сімейства GY6 використовуються різні варіанти кермової арматури.

Встановлення та налаштування

Перед демонтажем варто зафіксувати положення кріплень, прокладання тросів і проводів, а також початкове налаштування вільного ходу. Після встановлення корпуси розміщують так, щоб важелі було зручно натискати, а їхньому переміщенню не заважали облицювання, блоки перемикачів та інші деталі керма. Троси потрібно прокласти без різких перегинів і натягу під час повороту керма з одного крайнього положення в інше.

Після монтажу перевірте вільний рух і впевнене повернення обох важелів, надійність фіксації корпусів, правильність роботи під’єднаних механізмів та спрацьовування кінцевого вимикача. Вільний хід тросів регулюють відповідно до вимог конкретної моделі скутера. Якщо старий корпус має тріщину, вісь помітно зношена, важіль деформований або регулювальний вузол пошкоджений, заміна збірки допомагає відновити правильну геометрію і точність ручного керування.
